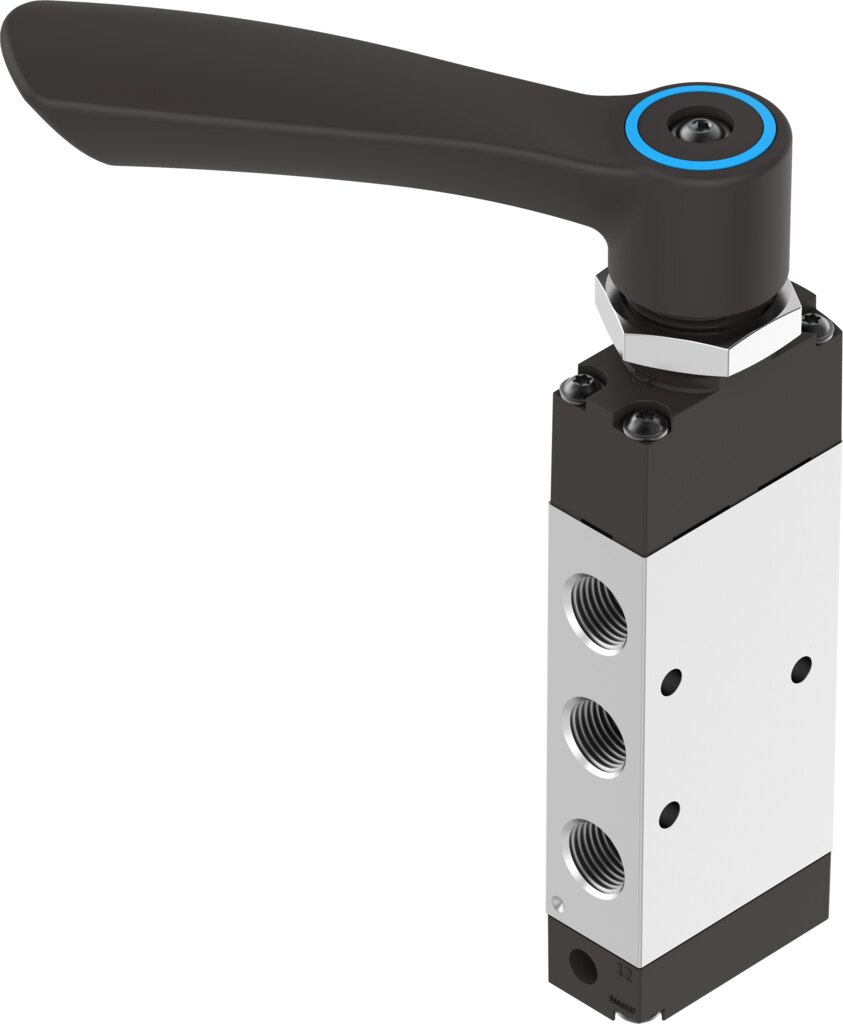

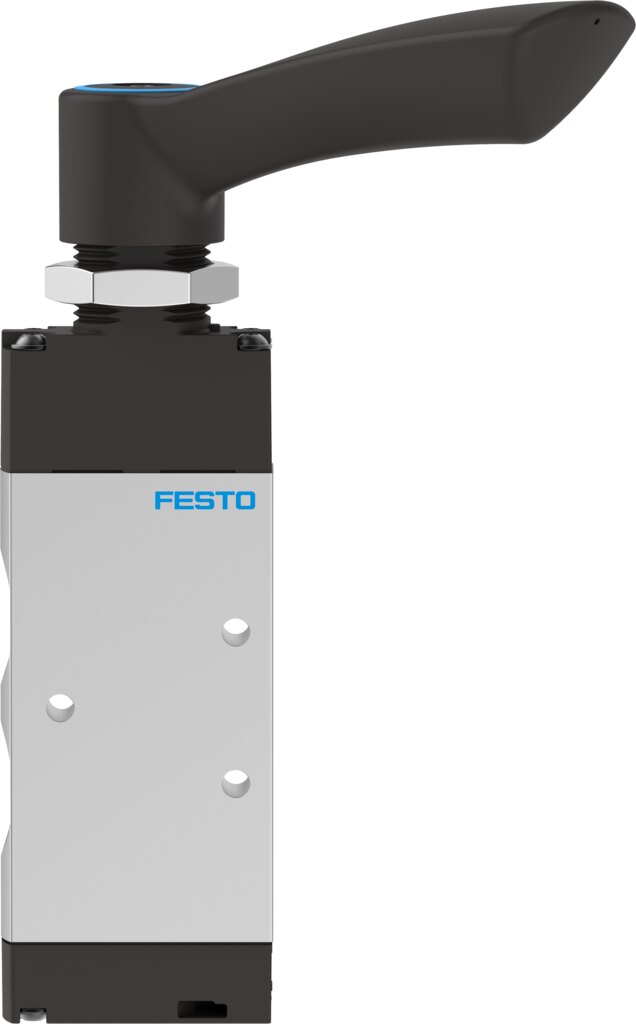

Handhebelventil 5/2-Wege monostabil, 1/4 NPT, 1200 l/min, bis 10 bar VHEF-H-M52-M-N14 - Festo 8081005

Festo ✓ Originalprodukt Neuware

Für manuelle Steuerbefehle an Maschinen und Vorrichtungen liefert Festo das Handhebelventil VHEF-H-M52-M-N14 mit monostabiler 5/2-Wege-Funktion. Es bietet 1200 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 0,6 Nm.

Netto
197,93 €
zzgl. MwSt.
235,54 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8081005
Hersteller-Nr. VHEF-H-M52-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

1200 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Handhebelventil VHEF-H-M52-M-N14. Es arbeitet als monostabiles 5/2-Wege-Ventil.

Ihre Vorteile

  • 1200 l/min Normalnenndurchfluss über Nennweite 7 mm.
  • Arbeitet von -0,95 bar Vakuum bis 10 bar Überdruck.
  • Gewinde 1/4 NPT für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,6 Nm.
  • Für ATEX-Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) ausgelegt, so kann der Typ VHEF-H-M52-M-N14 auch im Ex-Bereich schalten.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Typische Aufgaben für das VHEF-H-M52-M-N14: manuelle Steuerbefehle an Maschinen und Vorrichtungen. Das VHEF-H-M52-M-N14 wird über Durchgangsbohrungen befestigt. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VHEF-H-M52-M-N14. Laut Hersteller nur von Hand betätigen.

Technische Daten

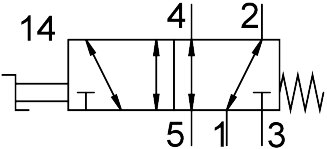

Ventilfunktion5/2 monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)1200 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite7 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,6 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht298 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VHEF-H-M52-M-N14
EAN4052568454388
Zolltarifnummer90330090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/4
Nennweite DN [mm]7
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1200
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
