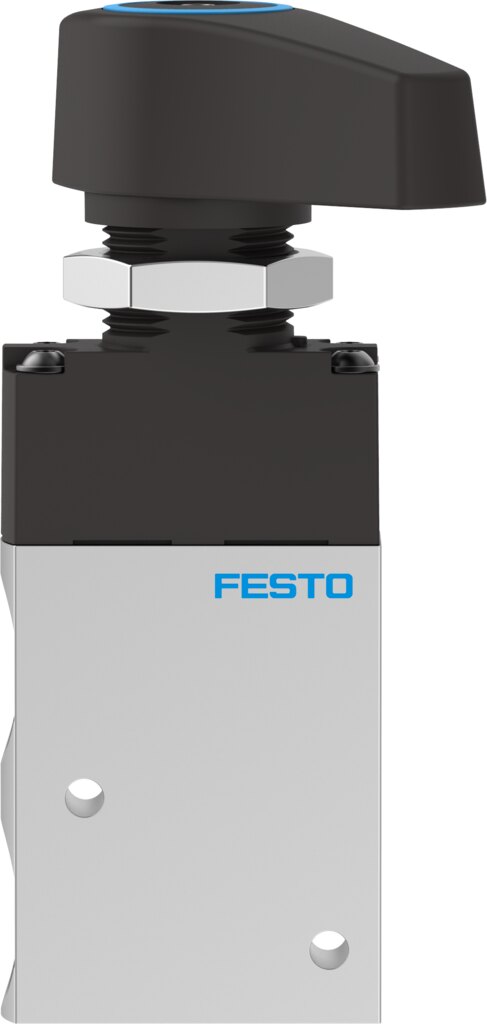

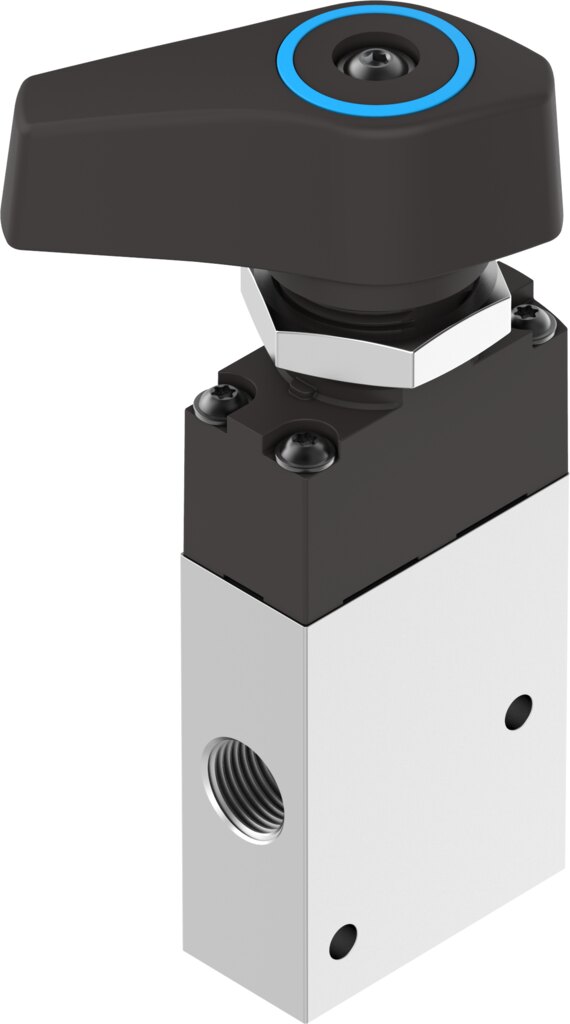

Wahlschalterventil 3/2-Wege bistabil, G1/4, 870 l/min, bis 10 bar VHEF-ET-B32-G14 - Festo 8080963

Festo ✓ Originalprodukt Neuware

Für das Steuern von Zylindern und Antrieben von Hand liefert Festo das Wahlschalterventil VHEF-ET-B32-G14 mit bistabiler 3/2-Wege-Funktion. Kennwerte: 870 l/min Normalnenndurchfluss, Anschluss G1/4 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 0,7 Nm.

Netto
76,82 €
zzgl. MwSt.
91,42 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8080963
Hersteller-Nr. VHEF-ET-B32-G14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Wahlschalterventil VHEF-ET-B32-G14 schaltet bis 10 bar und lässt dabei 870 l/min Normalnenndurchfluss durch. Es arbeitet als bistabiles 3/2-Wege-Ventil.

Das spricht dafür

  • Normalnenndurchfluss 870 l/min bei Nennweite 6 mm.
  • Betriebsdruck -0,95 bis 10 bar, also auch für Vakuumkreise am Anschluss G1/4.
  • Anschluss G1/4 an allen 3 Ventilanschlüssen.
  • Betätigungsmoment 0,7 Nm.
  • Für ATEX-Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) ausgelegt, so kann der Typ VHEF-ET-B32-G14 auch im Ex-Bereich schalten.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Typische Aufgaben für das VHEF-ET-B32-G14: das Steuern von Zylindern und Antrieben von Hand. Das VHEF-ET-B32-G14 wird über Durchgangsbohrungen befestigt. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VHEF-ET-B32-G14. Laut Hersteller nur von Hand betätigen.

Technische Daten

Ventilfunktion3/2 bistabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)870 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Nennweite6 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend
Steuerartdirekt
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,7 Nm
Entriegelungsmoment0,4 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht200 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.VHEF-ET-B32-G14
EAN4052568454081
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/4
Nennweite DN [mm]6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 bistabil
Durchfluss [l/min]870
BauartTeller-Sitz
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
