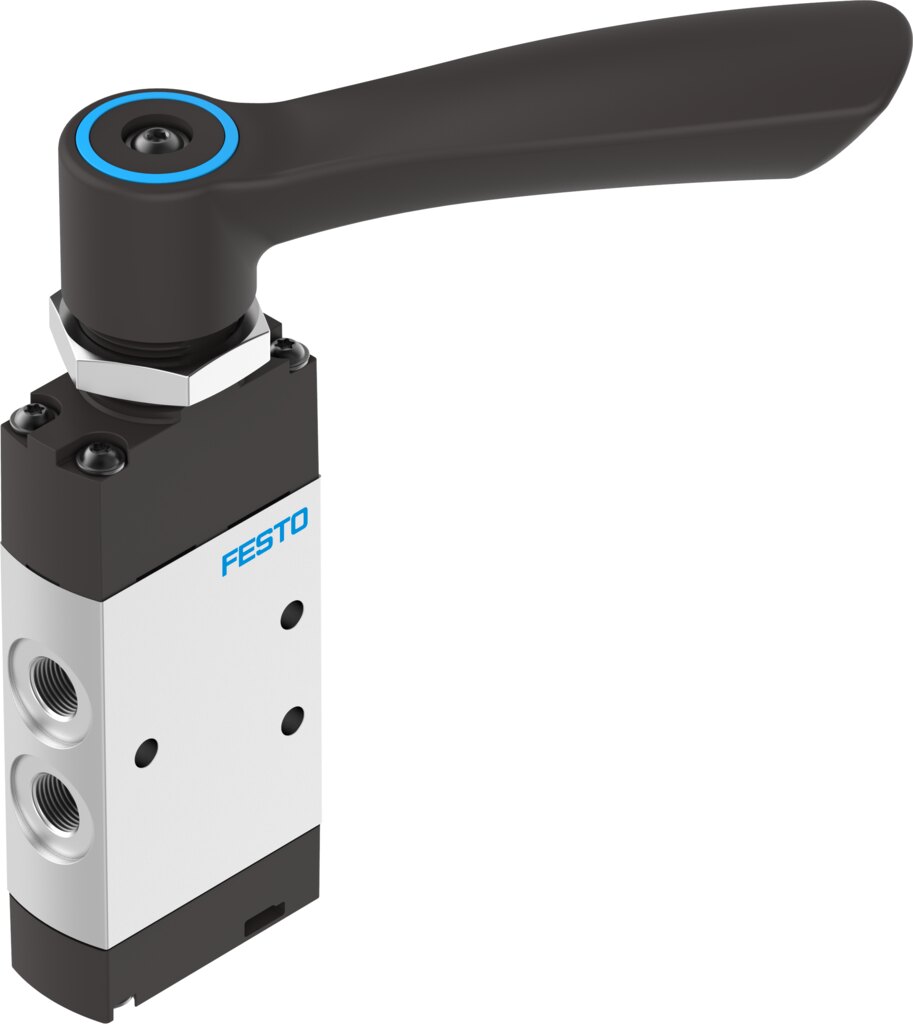

Wahlschalterventil 1/8 NPT, 530 l/min, bis 10 bar VHEF-ES-B53E-N18 - Festo 4414820

Festo ✓ Originalprodukt Neuware

Das Wahlschalterventil VHEF-ES-B53E-N18 von Festo ist für das Steuern von Zylindern und Antrieben von Hand ausgelegt und schaltet als 5/3-Wege-Ventil mit entlüfteter Mittelstellung. Ausgelegt für 530 l/min Normalnenndurchfluss, Anschluss 1/8 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
105,75 €
zzgl. MwSt.
125,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-4414820
Hersteller-Nr. VHEF-ES-B53E-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 530 l/min Normalnenndurchfluss und bis 10 bar Betriebsdruck schaltet das Wahlschalterventil VHEF-ES-B53E-N18 die Druckluft direkt, ohne Vorsteuerung. Es arbeitet als 5/3-Wege-Ventil mit entlüfteter Mittelstellung.

Ihre Vorteile

  • Normalnenndurchfluss 530 l/min bei Nennweite 5,2 mm.
  • Betriebsdruck -0,95 bis 10 bar, also auch für Vakuumkreise am Anschluss 1/8 NPT.
  • Anschluss 1/8 NPT an allen 5 Ventilanschlüssen.
  • Betätigungsmoment 0,3 Nm.
  • Für ATEX-Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) ausgelegt, so kann der Typ VHEF-ES-B53E-N18 auch im Ex-Bereich schalten.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Im Einsatz übernimmt das VHEF-ES-B53E-N18 vor allem das Steuern von Zylindern und Antrieben von Hand. Das VHEF-ES-B53E-N18 wird über Durchgangsbohrungen befestigt. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VHEF-ES-B53E-N18. Laut Hersteller nur von Hand betätigen.

Technische Daten

Ventilfunktion5/3 entlüftet
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)530 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Nennweite5,2 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,3 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht235 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VHEF-ES-B53E-N18
EAN4052568418267
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/8
Nennweite DN [mm]5,2
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/3 entlüftet
Durchfluss [l/min]530
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
