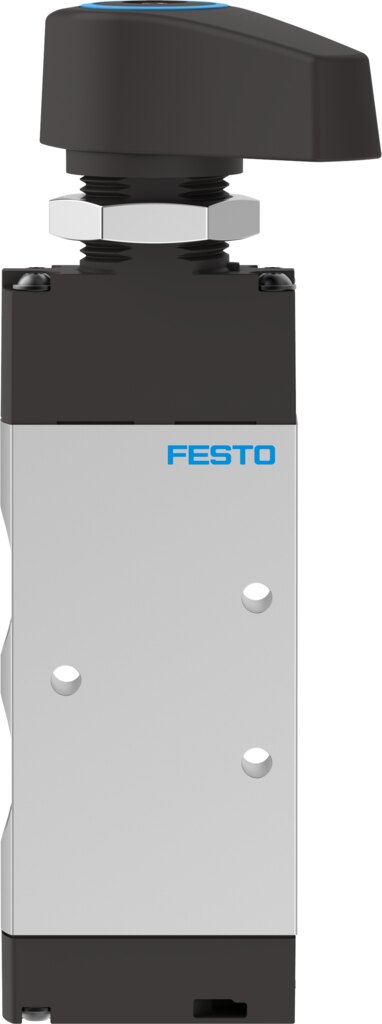

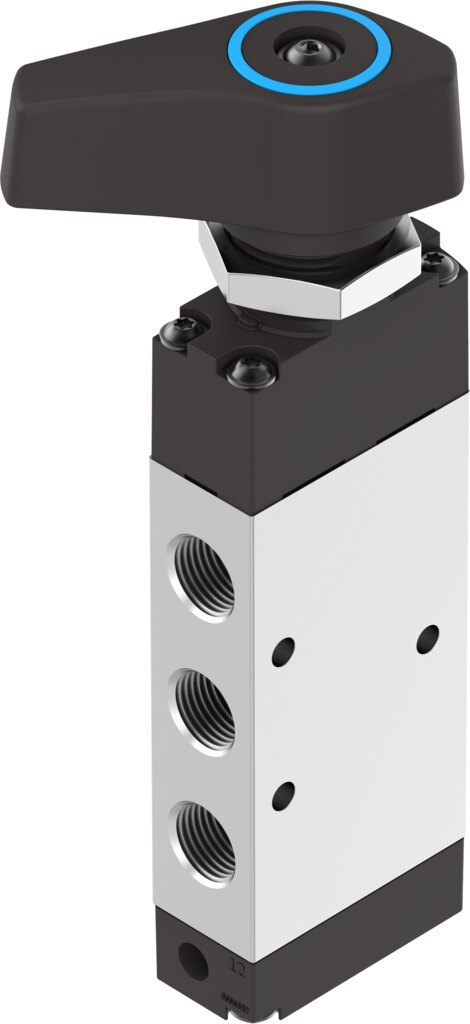

Wahlschalterventil 5/2-Wege monostabil, G1/4, 1200 l/min, bis 10 bar VHEF-E-M52-M-G14 - Festo 8080971

Festo ✓ Originalprodukt Neuware

Das Wahlschalterventil VHEF-E-M52-M-G14 von Festo ist für die direkte Handbedienung pneumatischer Steuerungen ausgelegt und schaltet als monostabiles 5/2-Wege-Ventil. Es bietet 1200 l/min Normalnenndurchfluss, Anschluss G1/4 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
126,19 €
zzgl. MwSt.
150,17 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8080971
Hersteller-Nr. VHEF-E-M52-M-G14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Wahlschalterventil VHEF-E-M52-M-G14 schaltet bis 10 bar und lässt dabei 1200 l/min Normalnenndurchfluss durch. Es arbeitet als monostabiles 5/2-Wege-Ventil.

Ihre Vorteile

  • 1200 l/min Normalnenndurchfluss über Nennweite 7 mm.
  • Schaltet Vakuum ab -0,95 bar ebenso wie Überdruck bis 10 bar.
  • Gewinde G1/4 für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,3 Nm.
  • Für ATEX-Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) ausgelegt, so kann der Typ VHEF-E-M52-M-G14 auch im Ex-Bereich schalten.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Im Einsatz übernimmt das VHEF-E-M52-M-G14 vor allem die direkte Handbedienung pneumatischer Steuerungen. Das VHEF-E-M52-M-G14 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VHEF-E-M52-M-G14 möglich, danach aber dauerhaft erforderlich. Laut Hersteller nur von Hand betätigen.

Technische Daten

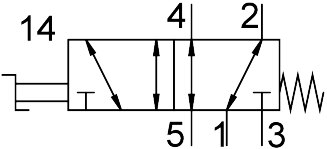

Ventilfunktion5/2 monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)1200 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite7 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,3 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht268 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4G1/4
Pneumatischer Anschluss 5G1/4
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
Gewicht0,28 kg
HerstellerFesto
Hersteller-Nr.VHEF-E-M52-M-G14
EAN4052568454166
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/4
Nennweite DN [mm]7
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1200
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
