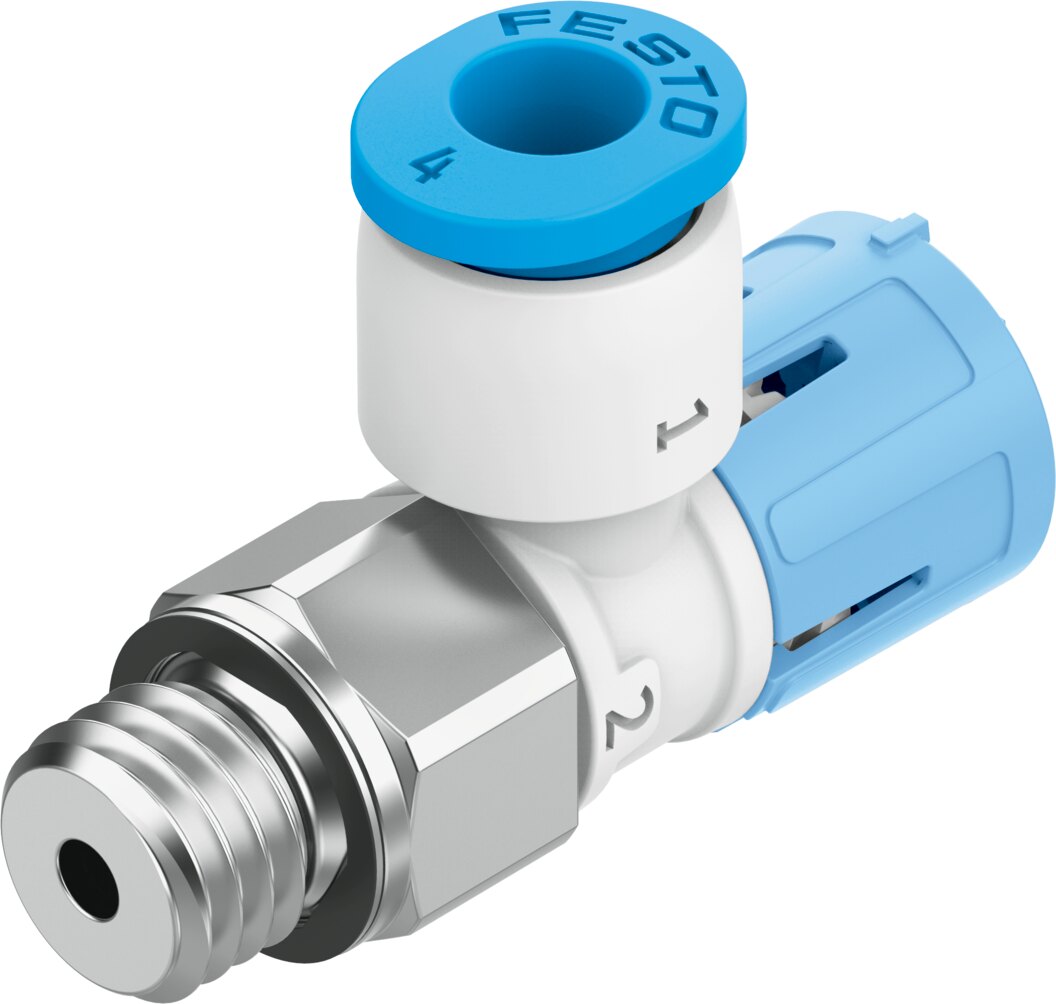

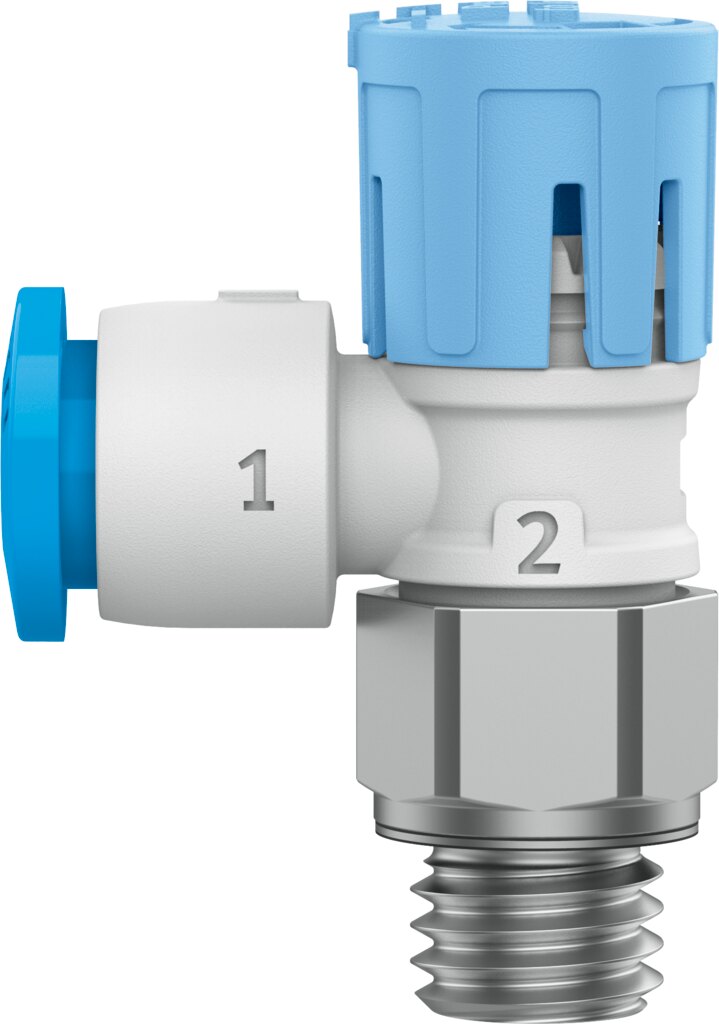

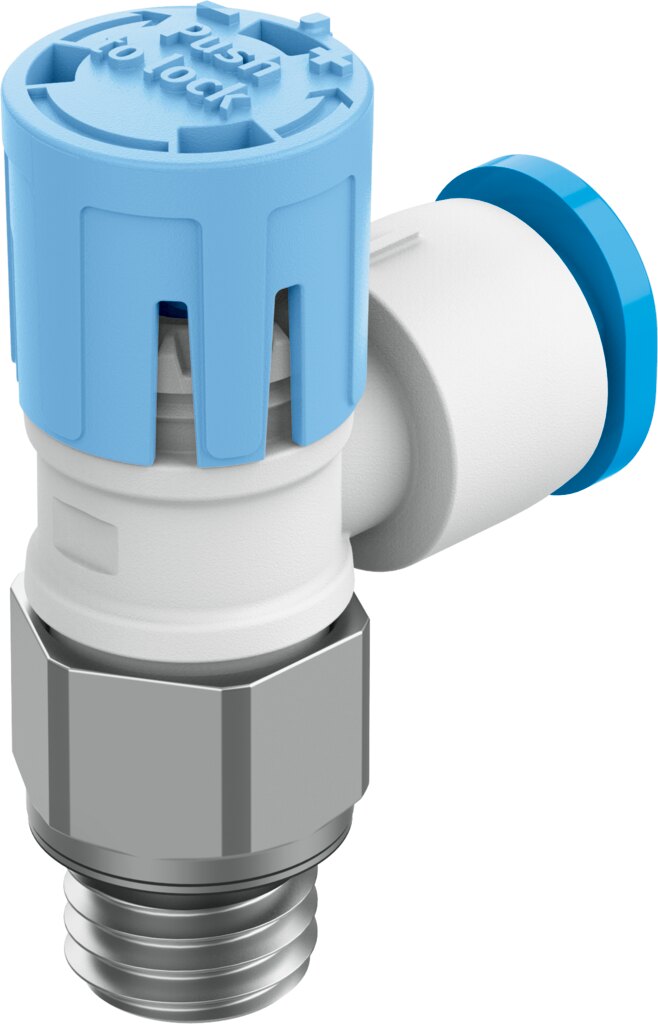

Drossel-Rückschlagventil für Zuluft, M7 und QS-4, 85 l/min VFOE-LS-T-M7-Q4 - Festo 8068745
VFOE-LS-T-M7-Q4 drosselt die Zuluft, etwa bei einfachwirkenden Zylindern oder kleinen Volumina. Im Überblick: Anschlüsse M7 und QS-4, Nenndurchfluss in Drosselrichtung 85 l/min, Betriebsdruck 0,2 bis 10 bar. Die Rückströmung läuft mit 50 bis 90 l/min frei über das Rückschlagventil. Gewicht 7,1 g.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
85 l/min Normalnenndurchfluss in Drosselrichtung: VFOE-LS-T-M7-Q4 drosselt die Zuluft, etwa bei einfachwirkenden Zylindern oder kleinen Volumina. Die Rückströmung läuft mit 50 bis 90 l/min frei über das Rückschlagventil.
Vorteile
- Durchfluss: Normalnenndurchfluss in Drosselrichtung 85 l/min, in Rückschlagrichtung 50 bis 90 l/min
- Druckbereich: 0,2 bis 10 bar Betriebsdruck
- Anschlüsse: QS-4, M7
- Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-Zone III
- Werkstoffe: Gehäuse PBT
- Temperatur: -10 bis 60 °C Umgebungstemperatur
Einsatz
Eingesetzt, wenn die Bewegung über die Zuluft beeinflusst werden soll. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.
Technische Daten
| Typ | VFOE-LS-T-M7-Q4 |
|---|---|
| Festo-Teilenummer | 8068745 |
| Ventilfunktion | Zuluft-Drossel-Rückschlagfunktion |
| Pneumatischer Anschluss 1 | QS-4 |
| Pneumatischer Anschluss 2 | M7 |
| Betätigungsart | manuell |
| Einstellelement | Drehknopf mit Arretierung |
| Befestigungsart | einschraubbar |
| Normalnenndurchfluss in Drosselrichtung | 85 l/min |
| Normalnenndurchfluss in Rückschlagrichtung | 50 bis 90 l/min |
| Umgebungstemperatur | -10 bis 60 °C |
| Werkstoff Gehäuse | PBT |
| Einbaulage | beliebig |
| Schlüsselweite | 9 mm |
| Schwenkbarkeit | 360°, keine Dauerschwenkbarkeit zulässig |
| Betriebsdruck im gesamten Temperaturbereich | 0,2 bis 10 bar |
| Normaldurchfluss in Drosselrichtung (6 auf 0 bar) | 135 l/min |
| Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar) | 130 bis 160 l/min |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Reinraumtauglichkeit (gemessen nach ISO 14644-14) | Klasse 4 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Max. Anziehdrehmoment | 3,6 Nm |
| Nenn-Anziehdrehmoment | 3 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 20 % |
| Produktgewicht | 4 g |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PBT |
| Werkstoff Dynamische Dichtungen | HNBR |
| Werkstoff Gewindebolzen | Stahl, verzinkt |
| Werkstoff Lösering | PBT |
| Werkstoff statische Dichtungen | NBR |
| Gewicht (Versand) | 7,1 g |
| Gewicht | 0,007 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VFOE-LS-T-M7-Q4 |
| EAN | 4052568301170 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | M7 |
| für Schlauch-Außen-Ø [mm] | 4 |
| Medium | Druckluft |
| Funktion | Zuluft-Drossel-Rückschlagfunktion |
| Schlüsselweite [mm] | 9 |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | QS-4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
