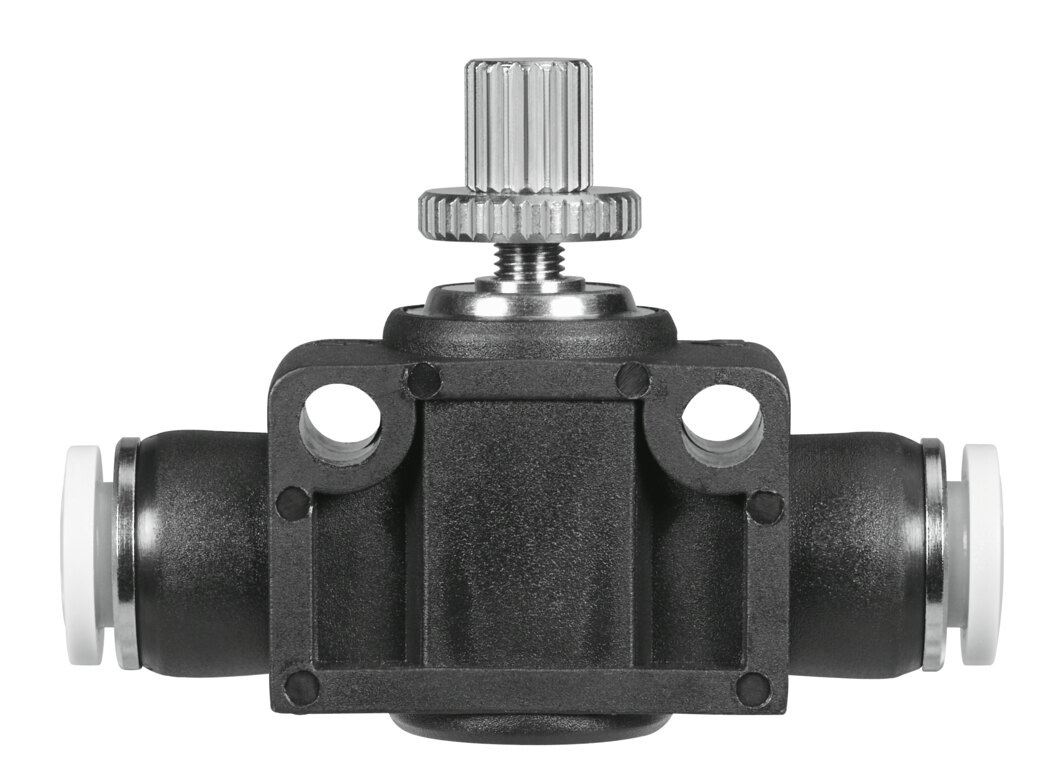

Drossel-Rückschlagventil QB-5/16, 1016,95 l/min GR-QB-5/16-U - Festo 534683

Festo ✓ Originalprodukt Neuware

GR-QB-5/16-U begrenzt den Durchfluss in Drosselrichtung einstellbar. Die wichtigsten Werte: Anschluss QB-5/16, Nenndurchfluss in Drosselrichtung 1016,95 l/min, Betriebsdruck -0,951 bis 7,998 bar. Die Rückströmung läuft mit 724,576 bis 1029,661 l/min frei über das Rückschlagventil. Gewicht 42 g.

Netto
23,18 €
zzgl. MwSt.
27,58 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-534683
Hersteller-Nr. GR-QB-5/16-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

1016,95 l/min Normalnenndurchfluss in Drosselrichtung: GR-QB-5/16-U begrenzt den Durchfluss in Drosselrichtung einstellbar. Die Rückströmung läuft mit 724,576 bis 1029,661 l/min frei über das Rückschlagventil.

Vorteile

  • Durchfluss: Normalnenndurchfluss in Drosselrichtung 1016,95 l/min, in Rückschlagrichtung 724,576 bis 1029,661 l/min
  • Druckbereich: -0,951 bis 7,998 bar Betriebsdruck
  • Anschlüsse: QB-5/16
  • Lackverträglichkeit: LABS-Konformität VDMA24364-Zone III
  • Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR
  • Temperatur: 0 bis 60 °C Umgebungstemperatur

Einsatz

Einsatzgebiet ist die Geschwindigkeitsregelung von Zylindern und Schwenkantrieben. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: mit Durchgangsbohrung. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypGR-QB-5/16-U
Festo-Teilenummer534683
VentilfunktionDrossel-Rückschlagfunktion
Pneumatischer Anschluss 1QB-5/16
Pneumatischer Anschluss 2QB-5/16
Betätigungsartmanuell
EinstellelementSchlitzschraube
Befestigungsartmit Durchgangsbohrung
Normalnenndurchfluss in Drosselrichtung1016,95 l/min
Normalnenndurchfluss in Rückschlagrichtung724,576 bis 1029,661 l/min
Betriebsdruck-0,951 bis 7,998 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäusePBT-verstärkt
Einbaulagebeliebig
Normaldurchfluss in Drosselrichtung (6 auf 0 bar)1716,1 l/min
Normaldurchfluss in Rückschlagrichtung (6 auf 0 bar)1754,237 bis 1766,949 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur0 bis 60 °C
Produktgewicht42,525 g
Werkstoff EinschraubzapfenMessing, vernickelt
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff LöseringPOM
Werkstoff RändelkopfMessing, vernickelt
Werkstoff RegulierschraubeMessing, vernickelt
Gewicht (Versand)42 g
Gewicht0,042 kg
HerstellerFesto
Hersteller-Nr.GR-QB-5/16-U
EAN4052568342227
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
DichtmaterialNBR
MediumDruckluft
FunktionDrossel-Rückschlagfunktion
SerieGR
Betriebsdruck max [bar]7
Temperaturbereich0-60 °C
Temperatur (max.)60
