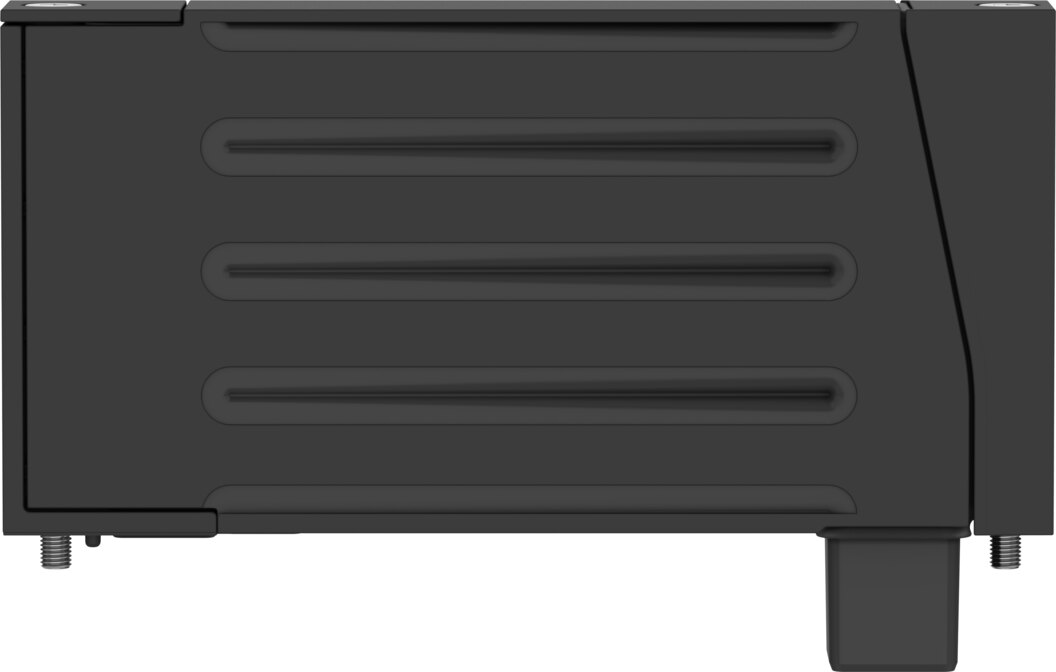

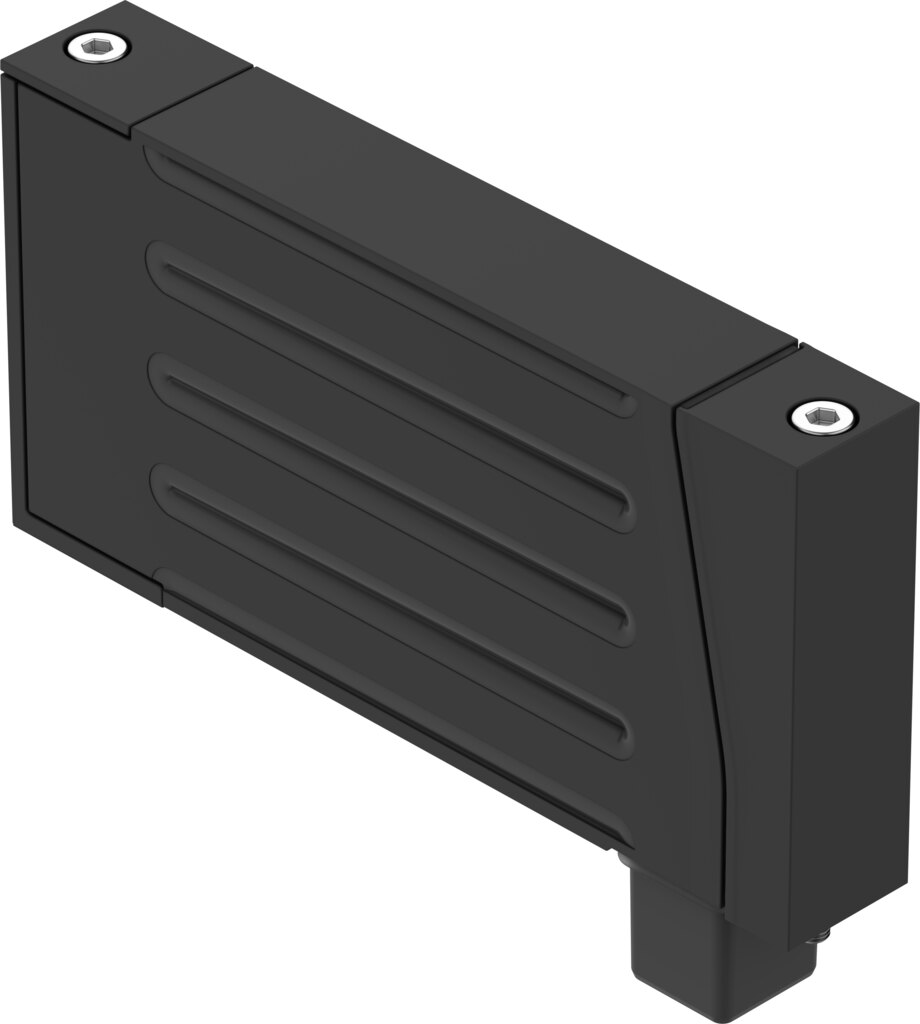

Piezo-Proportional-Druckregelventil bis 2 bar VEVP-XA-4-B-T33C-F-D22-2 - Festo 8184037
Piezo-Proportional-Druckregelventil VEVP-XA-4-B-T33C-F-D22-2 von Festo mit Ventilfunktion 3-Wege-Proportional-Druckregelventil geschlossen. Betriebsdruck 2 bar, Normaldurchfluss 18 l/min und Schutzart IP65. Originalteil Festo 8184037.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Piezoventil VEVP-XA-4-B-T33C-F-D22-2 arbeitet als 3-Wege-Proportional-Druckregelventil geschlossen. Betriebsdruck 2 bar, Normaldurchfluss 18 l/min.
Vorteile im Überblick
- Luftleistung: Normaldurchfluss 18 l/min
- Rastermaß 16 mm für dichte Montage
- Geschützt nach IP65
- Vakuumtauglich
- LABS-Konformität VDMA24364-Zone III für Lackieranlagen und empfindliche Prozesse
Einsatzbedingungen
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase und sauerstoff. Geölter Betrieb ist nicht möglich. Zulässige Umgebungstemperatur 5 bis 50 °C. Der VEVP-XA-4-B-T33C-F-D22-2 eignet sich für die Produktion von Li-Ionen-Batterien (reduzierte Cu/Zn/Ni-Werte, F1a).
Technische Daten
| Typ | VEVP-XA-4-B-T33C-F-D22-2 |
|---|---|
| Festo-Teilenummer | 8184037 |
| Rastermaß | 16 mm |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Konstruktiver Aufbau | Anschlussplattenventil |
| Dichtprinzip | weich |
| Betätigungsart | elektrisch |
| Vakuumtauglichkeit | ja |
| Strömungsrichtung | nicht reversibel |
| Normaldurchfluss (normalisiert nach DIN 1343) | 18 l/min |
| Schutzart | IP65 |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PA66-GF30, TPE-U(PU) |
| Werkstoff Dichtungen | NBR |
| Produktgewicht | 85,5 g |
| Nennweite | 1,2 mm |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Sauerstoff |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich, Kondensation im Ventil nicht erlaubt, enthält das Betriebsmedium konzentrierten Sauerstoff, muss eine ausreichende Belüftung mit Umgebungsluft gewährleistet sein, um erhöhte Sauerstoffkonzentrationen in der Umgebung zu vermeiden, maximale Partikelgröße 40 µm |
| Betriebsdruck | 2 bar |
| Hinweis zum Betriebsdruck | entspricht dem maximalen Druckbereich zwischen pneumatischem Anschluss 1 und Anschluss 3 |
| Nennbetriebsspannung DC | 24 V |
| Lagertemperatur | -20 bis 70 °C |
| Mediumstemperatur | 5 bis 50 °C |
| Umgebungstemperatur | 5 bis 50 °C |
| Relative Luftfeuchtigkeit | 5 - 85 %, nicht kondensierend |
| Klimaklasse | 3K22 nach EN 60721 |
| Pneumatischer Anschluss 2 | Flansch |
| Pneumatischer Anschluss 4 | Flansch |
| Pneumatischer Anschluss 1 | Flansch |
| Pneumatischer Anschluss 3 | Flansch |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Gewicht | 0,095 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VEVP-XA-4-B-T33C-F-D22-2 |
| EAN | 4052568636074 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 1,2 |
| Dichtmaterial | NBR |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Durchfluss [l/min] | 18 |
| Medientemperatur [°C] | 5 bis 50 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 2 |
| Pneumatischer Anschluss | Flansch |
| Temperatur (max.) | 50 |
