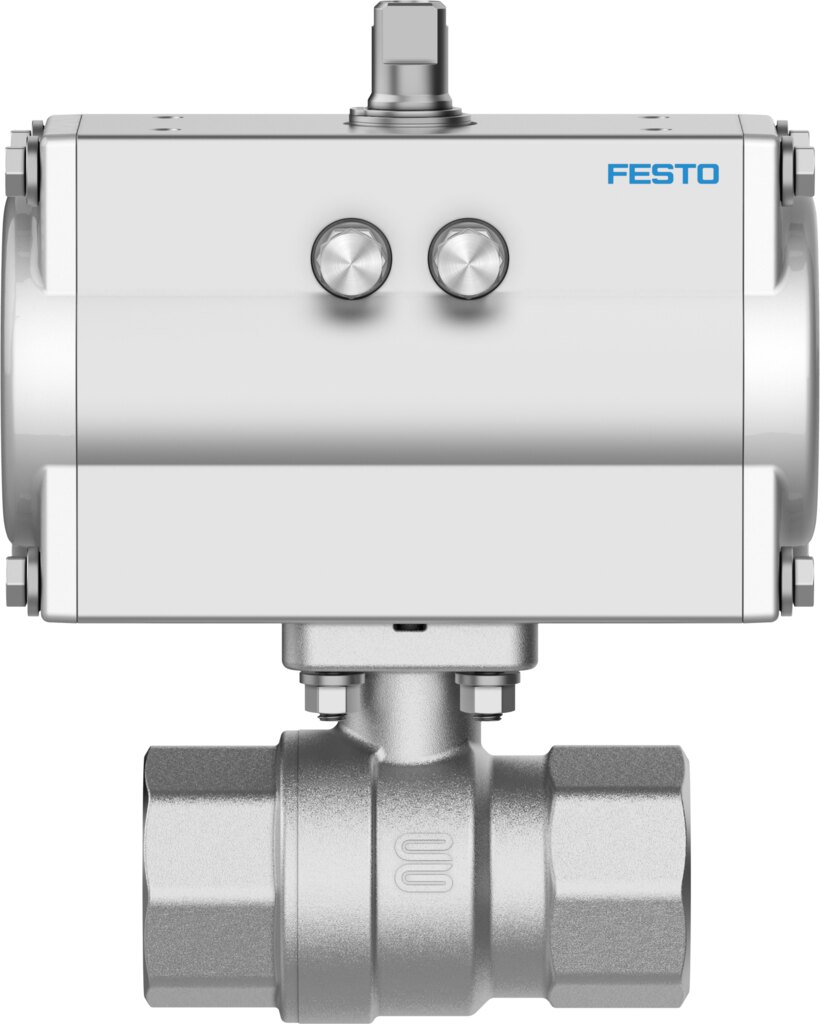

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp3/4 DN 20 PN 40 VAPB-A-3/4-F-40-F03-PA10 - Festo 8191920

Festo ✓ Originalprodukt Neuware

Kugelhahneinheit VAPB-A-3/4-F-40-F03-PA10 mit pneumatischem Schwenkantrieb für Leitungen DN 20 bis PN 40, betriebsfertig montiert. Anschluss Rp3/4, Gehäuse aus vernickeltem Messing, Kv 41 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
243,03 €
zzgl. MwSt.
289,21 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191920
Hersteller-Nr. VAPB-A-3/4-F-40-F03-PA10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Kugelhahneinheit VAPB-A-3/4-F-40-F03-PA10 bringt Kugelhahn und pneumatischen Schwenkantrieb als montierte Einheit in Leitungen DN 20 bis PN 40. VAPB-A-3/4-F-40-F03-PA10 erreicht Kv 41 m³/h.

Vorteile

  • Kv-Wert 41 m³/h in DN 20
  • Nenndruck PN 40 für das Armaturgehäuse
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Korrosionsbeständigkeitsklasse KBK 1
  • Mediumstemperatur -10 bis 200 °C
  • Gehäuse aus vernickeltem Messing 2.0402, CW617N

Einsatz

Freigegebene Medien: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Einbaulage beliebig.

Technische Daten

MerkmalWert
TypVAPB-A-3/4-F-40-F03-PA10
Festo-Teilenummer8191920
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturRp3/4
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF03
Nennweite DN20
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN40
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN6 Nm
Basierend auf NormEN 10226-1
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv41 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseMessing, vernickelt
Werkstoffnummer Gehäuse2.0402, CW617N
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenHNBR, PTFE
Werkstoff KugelMessing, hartverchromt
Werkstoffnummer Kugel2.0402, CW617N
Werkstoff WelleMessing
Werkstoffnummer Welle2.0401, CW614N
Produktgewicht1670 g
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht1,6 kg
HerstellerFesto
Hersteller-Nr.VAPB-A-3/4-F-40-F03-PA10
EAN4052568715816
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing vernickelt (CW617N)
GewindeRp 3/4
Nennweite DN [mm]20
Nenndruck PN [bar]40
DichtmaterialHNBR, PTFE
GehäusewerkstoffMessing vernickelt (CW617N)
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN 10226-1
SerieVAPB
