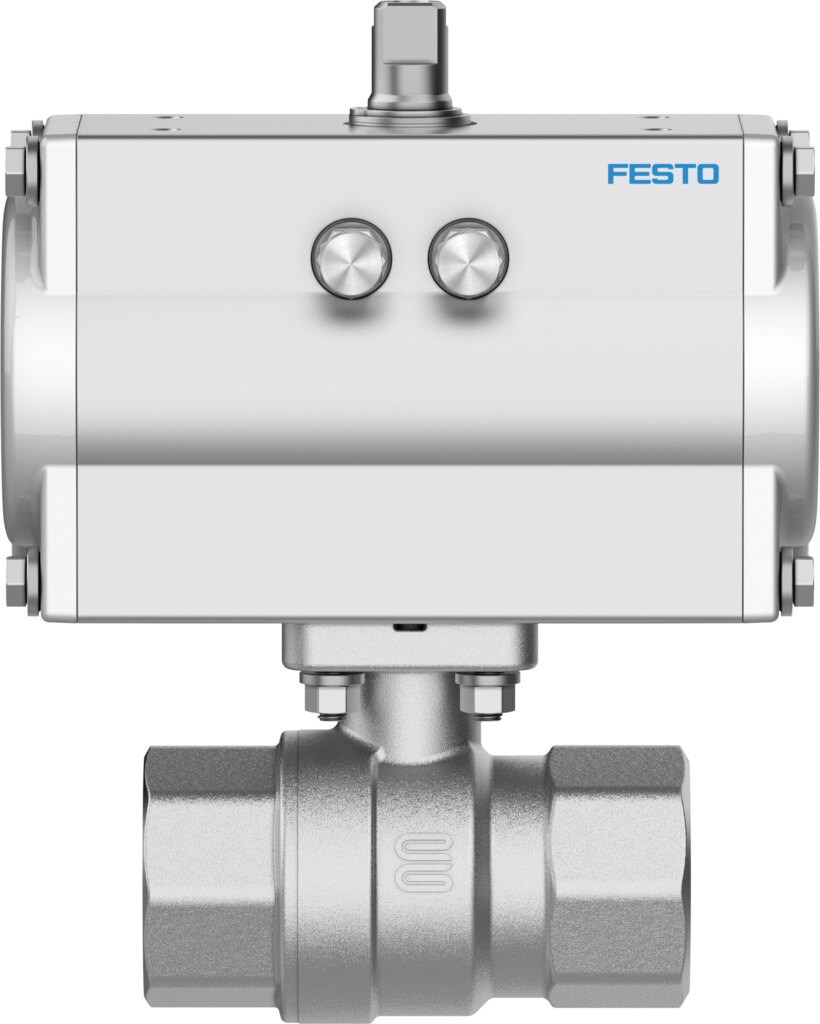

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp2 1/2 DN 63 PN 25 VAPB-A-2 1/2-F-25-F07-PA60 - Festo 8191925

Festo ✓ Originalprodukt Neuware

Automatisiertes Absperren in Leitungen DN 63: die Kugelhahneinheit VAPB-A-2 1/2-F-25-F07-PA60 kombiniert Kugelhahn PN 25 und pneumatischen Schwenkantrieb. Anschluss Rp2 1/2, Gehäuse aus vernickeltem Messing, Kv 535 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
642,97 €
zzgl. MwSt.
765,13 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191925
Hersteller-Nr. VAPB-A-2 1/2-F-25-F07-PA60
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für automatisierte Absperrungen in Leitungen DN 63 vereint die Kugelhahneinheit VAPB-A-2 1/2-F-25-F07-PA60 einen Kugelhahn PN 25 mit einem pneumatischen Schwenkantrieb. Der Kv-Wert liegt bei 535 m³/h.

Vorteile

  • Durchfluss Kv 535 m³/h bei Nennweite DN 63
  • Nenndruck PN 25 für das Armaturgehäuse
  • Gehäuse aus vernickeltem Messing 2.0402, CW617N
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Mediumstemperatur -10 bis 200 °C
  • Antriebsschnittstelle F07 nach ISO 5211

Einsatz

Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Der Einbau ist in jeder Lage möglich.

Technische Daten

MerkmalWert
TypVAPB-A-2 1/2-F-25-F07-PA60
Festo-Teilenummer8191925
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturRp2 1/2
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF07
Nennweite DN63
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN25
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN45 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv535 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseMessing, vernickelt
Werkstoffnummer Gehäuse2.0402, CW617N
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenHNBR, PTFE
Werkstoff KugelMessing, hartverchromt
Werkstoffnummer Kugel2.0402, CW617N
Werkstoff WelleMessing
Werkstoffnummer Welle2.0401, CW614N
Produktgewicht8380 g
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht7 kg
HerstellerFesto
Hersteller-Nr.VAPB-A-2 1/2-F-25-F07-PA60
EAN4052568715878
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing vernickelt (CW617N)
GewindeRp 2 1/2
Nennweite DN [mm]63
Nenndruck PN [bar]25
DichtmaterialHNBR, PTFE
GehäusewerkstoffMessing vernickelt (CW617N)
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVAPB
