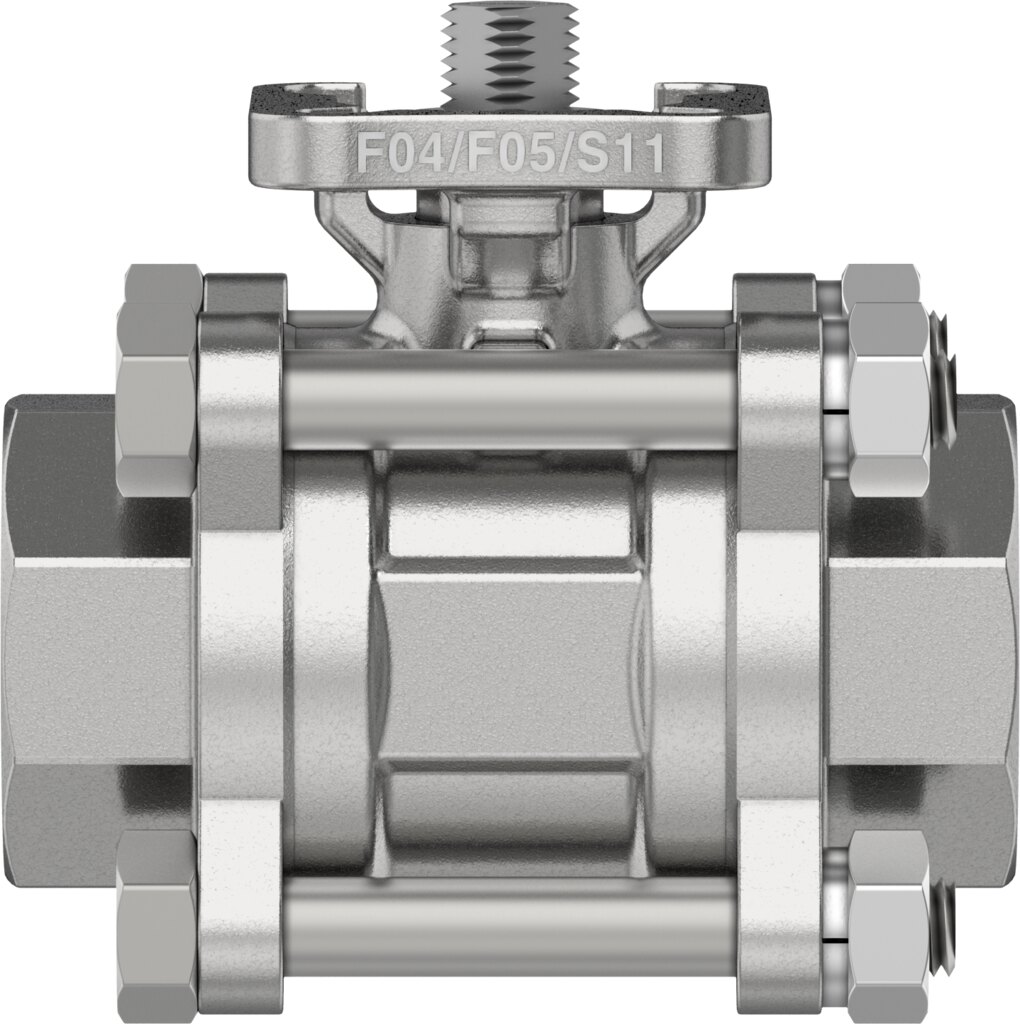

2-Wege-Kugelhahn Edelstahl mit Schweißenden DN 32 PN 63 VZBE-11/4-WA-63-T-2-F0405-V15V15 - Festo 8089043

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 32 bis PN 63: der 2-Wege-Kugelhahn VZBE-11/4-WA-63-T-2-F0405-V15V15 aus Edelstahlguss mit Anschluss Schweißende nach ASME B16,11. Er nimmt über das Flanschbild F04, F05 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 160 m³/h. Medien von -20 bis 200 °C.

Netto
124,19 €
zzgl. MwSt.
147,79 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8089043
Hersteller-Nr. VZBE-11/4-WA-63-T-2-F0405-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der 2-Wege-Kugelhahn VZBE-11/4-WA-63-T-2-F0405-V15V15 sperrt Rohrleitungen der Nennweite DN 32 ab und ist für Nenndruck PN 63 ausgelegt. VZBE-11/4-WA-63-T-2-F0405-V15V15 erreicht Kv 160 m³/h.

Vorteile

  • Kv-Wert 160 m³/h in DN 32
  • Armatur für Nenndruck PN 63
  • Losbrechmoment 23 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Medien von -20 bis 200 °C
  • Flanschbild F04, F05 nach ISO 5211, Schwenkantrieb direkt montierbar
  • Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M

Einsatz

Als Medien nennt Festo für VZBE-11/4-WA-63-T-2-F0405-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.

Technische Daten

MerkmalWert
TypVZBE-11/4-WA-63-T-2-F0405-V15V15
Festo-Teilenummer8089043
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturSchweißende nach ASME B16,11
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF04, F05
Innen-Ø32 mm
Nennweite DN32
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN63
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN23 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv160 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408/CF8M
Werkstoff SitzdichtungPTFE, modifiziert
Werkstoff DichtungenFPM, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408/CF8M
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht1600 g
ZulassungCRN
CE-Zeichen (siehe Konformitätserklärung)nach EU-Druckgeräte-Richtlinie
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBE-11/4-WA-63-T-2-F0405-V15V15
EAN4052568457976
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]32
Nenndruck PN [bar]63
DichtmaterialFKM, PTFE
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBE
