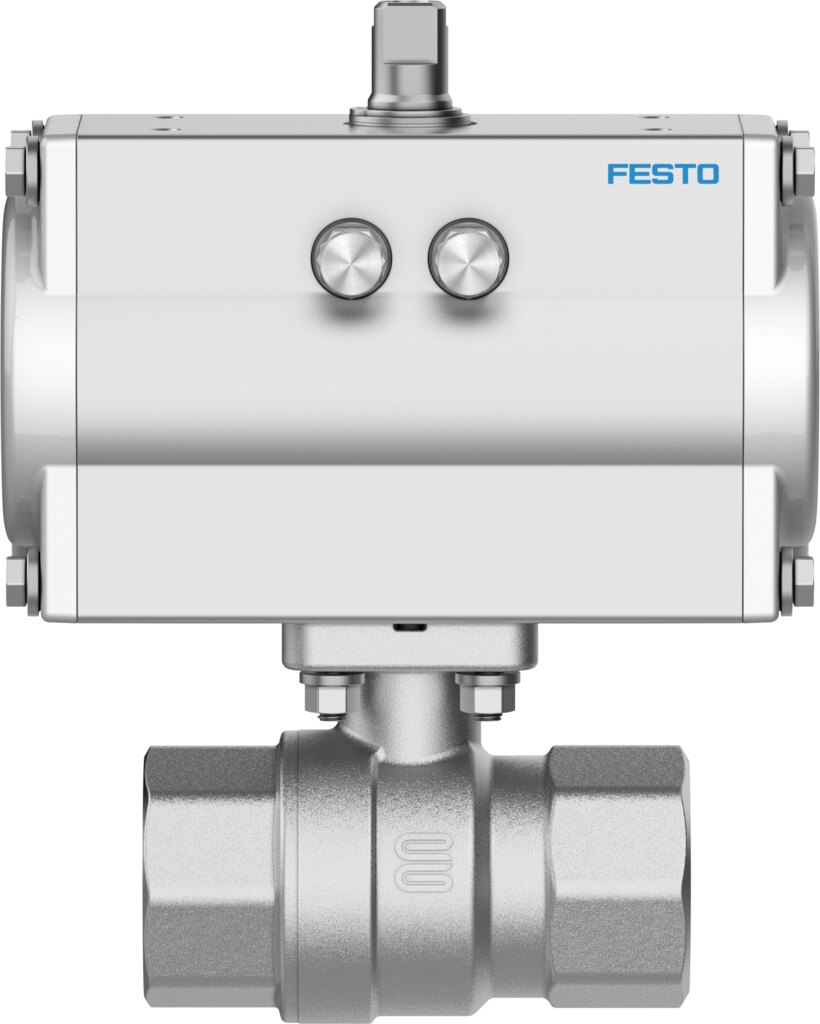

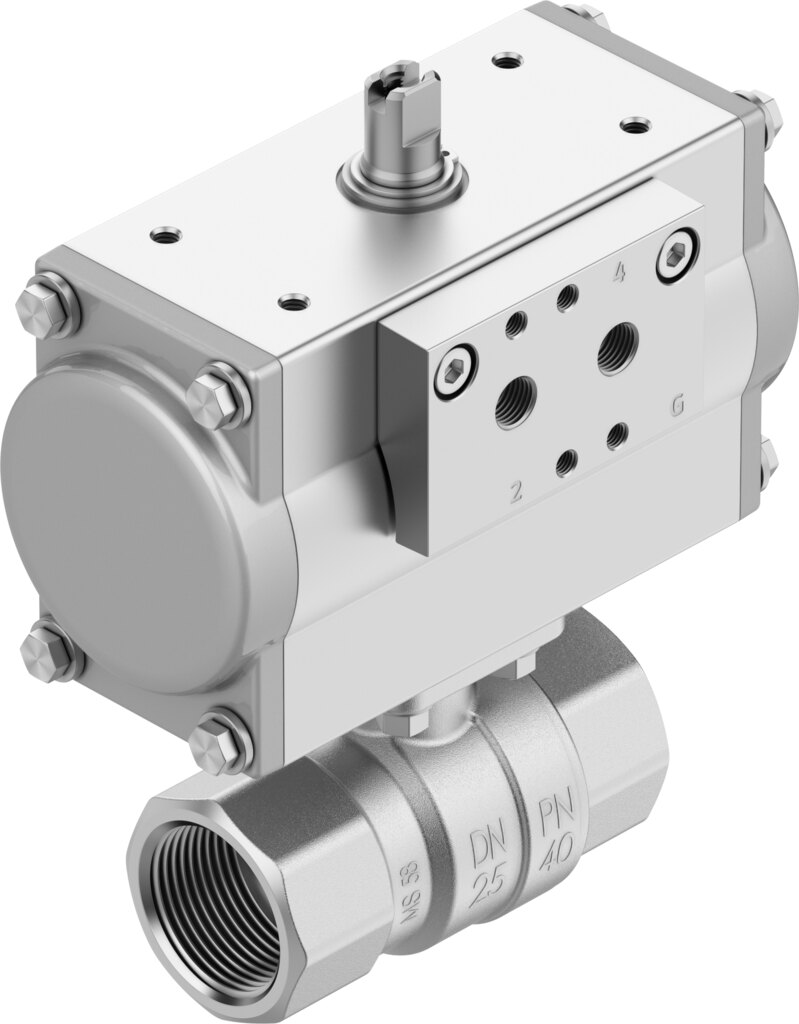

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp1 DN 25 PN 40 VAPB-A-1-F-40-F0304-PA20 - Festo 8191921

Festo ✓ Originalprodukt Neuware

Automatisiertes Absperren in Leitungen DN 25: die Kugelhahneinheit VAPB-A-1-F-40-F0304-PA20 kombiniert Kugelhahn PN 40 und pneumatischen Schwenkantrieb. Anschluss Rp1, Gehäuse aus vernickeltem Messing, Kv 70 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
253,43 €
zzgl. MwSt.
301,58 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191921
Hersteller-Nr. VAPB-A-1-F-40-F0304-PA20
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für automatisierte Absperrungen in Leitungen DN 25 vereint die Kugelhahneinheit VAPB-A-1-F-40-F0304-PA20 einen Kugelhahn PN 40 mit einem pneumatischen Schwenkantrieb. Durchfluss Kv 70 m³/h.

Das spricht für den Typ

  • Kv-Wert 70 m³/h in DN 25
  • Armatur für Nenndruck PN 40
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
  • Gehäuse aus vernickeltem Messing 2.0402, CW617N
  • Medien von -10 bis 200 °C
  • Antriebsschnittstelle F0304 nach ISO 5211

Einsatz

Freigegebene Medien: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Einbaulage beliebig.

Technische Daten

MerkmalWert
TypVAPB-A-1-F-40-F0304-PA20
Festo-Teilenummer8191921
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturRp1
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0304
Nennweite DN25
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN40
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN8,5 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv70 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseMessing, vernickelt
Werkstoffnummer Gehäuse2.0402, CW617N
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenHNBR, PTFE
Werkstoff KugelMessing, hartverchromt
Werkstoffnummer Kugel2.0402, CW617N
Werkstoff WelleMessing
Werkstoffnummer Welle2.0401, CW614N
Produktgewicht2130 g
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht2,1 kg
HerstellerFesto
Hersteller-Nr.VAPB-A-1-F-40-F0304-PA20
EAN4052568715823
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing vernickelt (CW617N)
GewindeRp 1
Nennweite DN [mm]25
Nenndruck PN [bar]40
DichtmaterialHNBR, PTFE
GehäusewerkstoffMessing vernickelt (CW617N)
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN ISO 5211
SerieVAPB
