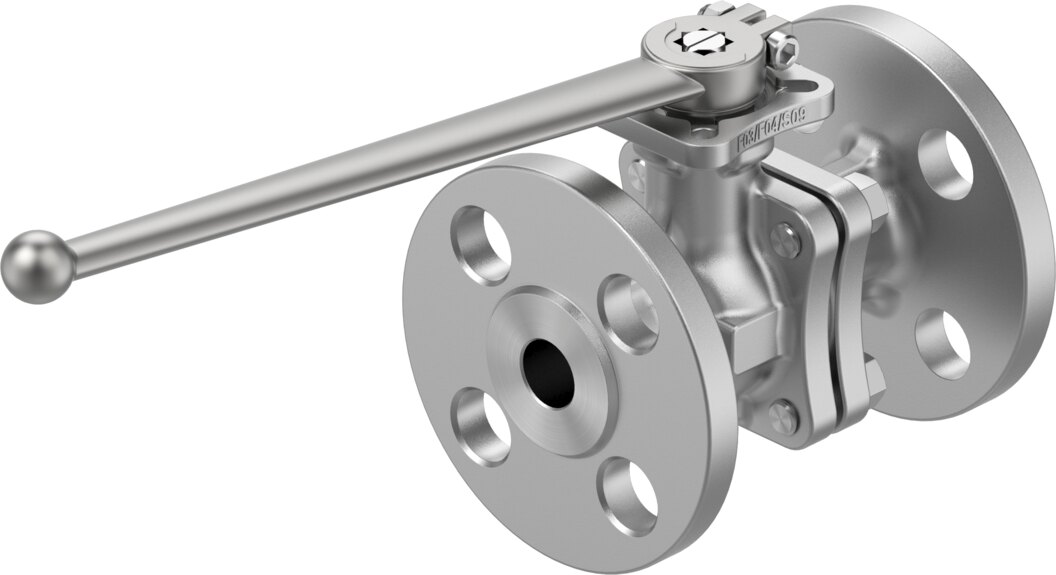

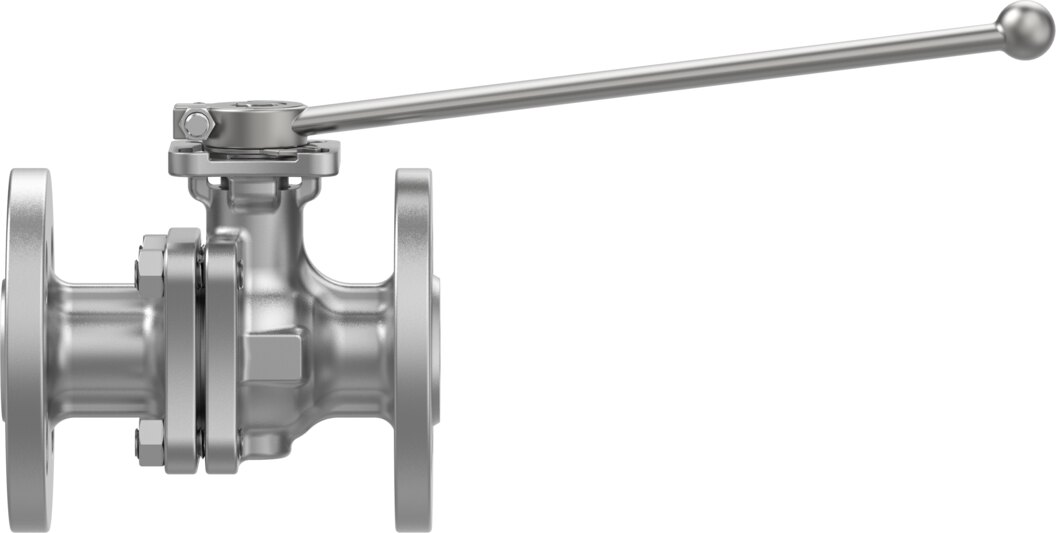

2-Wege-Kugelhahn Edelstahl Flansch ANSI Klasse 150 DN 15 PN 20 VZBF-1/2-P1-20-D-2-F0304-M-V15V15 - Festo 8097467

Festo ✓ Originalprodukt Neuware

Absperren in Leitungen DN 15 bis PN 20: der 2-Wege-Kugelhahn VZBF-1/2-P1-20-D-2-F0304-M-V15V15 aus Edelstahlguss mit Anschluss Flansch nach ANSI B16,5 Klasse 150. Er nimmt über das Flanschbild F0304 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 32 m³/h. Medien von -20 bis 200 °C.

Netto
123,05 €
zzgl. MwSt.
146,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097467
Hersteller-Nr. VZBF-1/2-P1-20-D-2-F0304-M-V15V15
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem 2-Wege-Kugelhahn VZBF-1/2-P1-20-D-2-F0304-M-V15V15 schalten Sie Medienströme in Leitungen DN 15, das Gehäuse aus Edelstahlguss ist für PN 20 ausgelegt. Kennwert für die Auslegung: Kv 32 m³/h.

Vorteile

  • Durchfluss Kv 32 m³/h bei Nennweite DN 15
  • Armatur für Nenndruck PN 20
  • Losbrechmoment 8 Nm bei Nenndruck als Basis für die Antriebsauslegung
  • Mediumstemperatur -20 bis 200 °C
  • Anschlussflansch F0304 nach ISO 5211 für den direkten Antriebsanbau
  • Gehäuse und Kugel aus Edelstahlguss 1.4408

Einsatz

Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Die Einbaulage ist frei wählbar. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX. Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.

Technische Daten

MerkmalWert
TypVZBF-1/2-P1-20-D-2-F0304-M-V15V15
Festo-Teilenummer8097467
Konstruktiver Aufbau2-Wege-Kugelhahn
Betätigungsartmechanisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturFlansch nach ANSI B16,5 Klasse 150
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF0304
Innen-Ø15 mm
Nennweite DN15
Ventilfunktion2/2
Strömungsrichtungreversibel
Nenndruck Armatur PN20
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN8 Nm
Basierend auf NormISO 5211
MediumDampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten
Mediumstemperatur-20 bis 200 °C
Durchfluss Kv32 m³/h
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff GehäuseEdelstahlguss
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE, PTFE, modifiziert
Werkstoff DichtungenFPM, Grafit, PCTFE, PTFE
Werkstoff KugelEdelstahlguss
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht1700 g
ZulassungAPI607, CRN
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBF-1/2-P1-20-D-2-F0304-M-V15V15
EAN4052568453619
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]15
Nenndruck PN [bar]20
DichtmaterialFKM, PCTFE, PTFE, Grafit
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
Bauart2-Wege-Kugelhahn
Medientemperatur [°C]-20 bis 200
NormDIN EN ISO 5211
SerieVZBF
