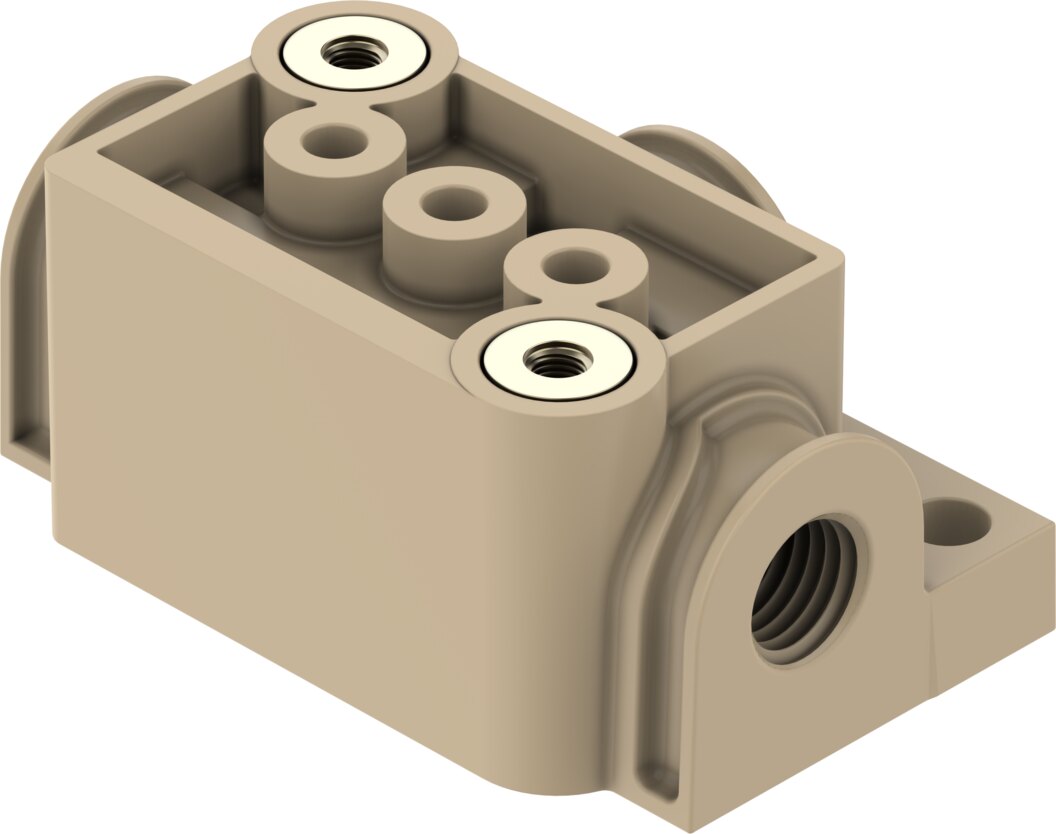

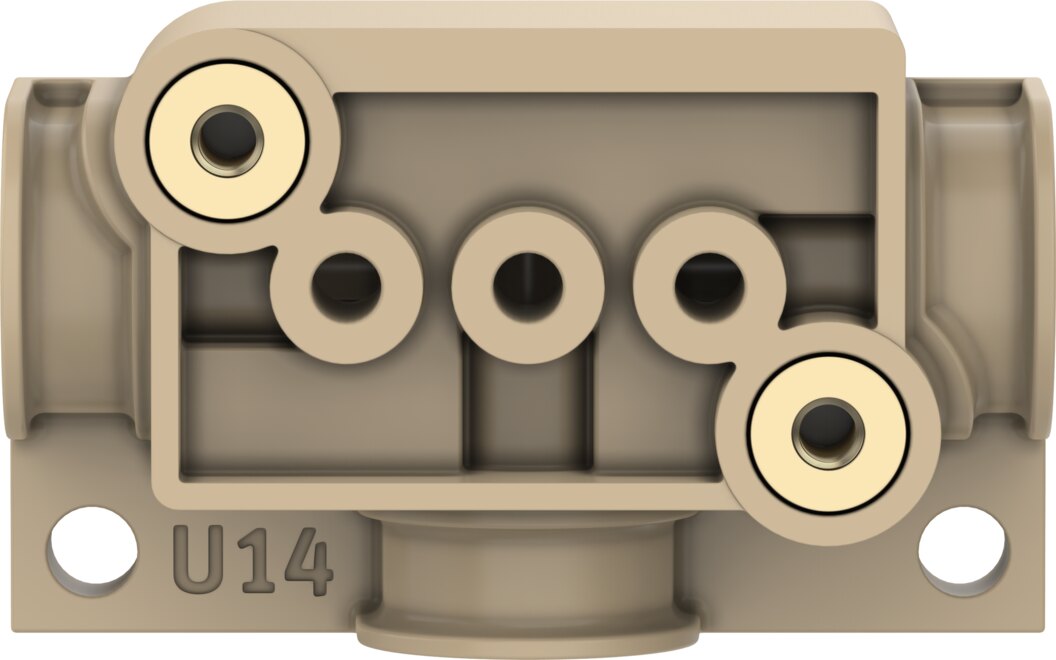

Anschlussplatte 1/4-28 UNF-2B, Ventilgröße 16 mm VABS-K3-16S-20-U14-P - Festo 8187600

Festo ✓ Originalprodukt Neuware

Die Anschlussplatte VABS-K3-16S-20-U14-P trägt ein Ventil und stellt dessen pneumatische Anschlüsse bereit. Baugröße 16, Anziehdrehmoment 0,3 Nm. Werkstoff: PEEK, KBK 0, RoHS-konform.

Netto
24,84 €
zzgl. MwSt.
29,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8187600
Hersteller-Nr. VABS-K3-16S-20-U14-P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Festo Anschlussplatte VABS-K3-16S-20-U14-P trägt ein Ventil und stellt dessen pneumatische Anschlüsse bereit. Fluidanschluss als Innengewinde 1/4-28 UNF-2B. Werkstoff Anschlussplatte der VABS-K3-16S-20-U14-P: PEEK, Korrosionsbeständigkeitsklasse 0. Baugröße 16.

Vorteile

  • Anschlussgewinde: 1/4-28 UNF-2B
  • Anziehdrehmoment: 0,3 Nm
  • Werkstoff: PEEK, KBK 0
  • LABS-konform: VDMA 24364-Zone III

Einsatz

Befestigt wird die VABS-K3-16S-20-U14-P mit Durchgangsbohrung, Einbaulage beliebig. Das Ventil wird mit Innengewinde befestigt. Anziehdrehmomente: Ventilbefestigung max. 0,3 Nm, Verschraubung max. 0,5 Nm und Max. Anziehdrehmoment 0,6 Nm. Betriebsmedium: flüssige und gasförmige Medien, Beständigkeit der medienberührenden Werkstoffe beachten. Umgebungs- und Mediumstemperatur jeweils 0 bis 50 °C. Konstruktiver Aufbau: Anschlussrichtung seitlich.

Technische Daten

TypVABS-K3-16S-20-U14-P
Festo-Teilenummer8187600
Baugröße16
Nennweite2 mm
Ventilgröße16 mm
FluidanschlussInnengewinde 1/4-28 UNF-2B
Einbaulagebeliebig
Konstruktiver AufbauAnschlussrichtung seitlich
Max. Anzahl Ventilplätze1
Strömungsrichtungreversibel
BetriebsmediumFlüssige Medien, Gasförmige Medien
Hinweis zum Betriebs-/SteuermediumBeständigkeit der medienberührenden Werkstoffe beachten
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 70 °C
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung0,3 Nm
Max. Anziehdrehmoment Verschraubung0,5 Nm
Max. Anziehdrehmoment0,6 Nm
Produktgewicht9 g
Befestigungsart Anschlussplattemit Durchgangsbohrung
Befestigungsart Ventilmit Innengewinde
Werkstoff-HinweisRoHS konform
Werkstoff AnschlussplattePEEK
Gewicht0,009 kg
HerstellerFesto
Hersteller-Nr.VABS-K3-16S-20-U14-P
EAN4052568657567
Zolltarifnummer84819000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]2
SerieVABS
Temperaturbereich0-50 °C
Temperatur (max.)50
