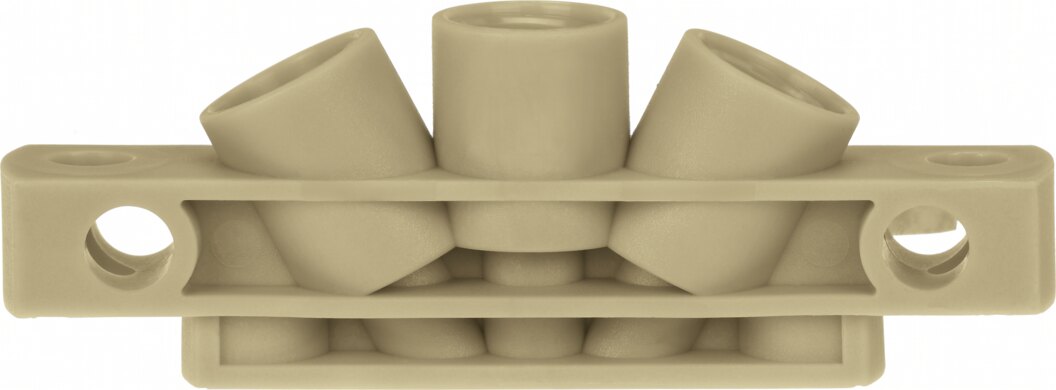

Anschlussplatte 1/4-28 UNF-2B, Ventilgröße 7 mm VABS-K1-7B-12-U14-P - Festo 8047063
Die Anschlussplatte VABS-K1-7B-12-U14-P verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Anziehdrehmoment 0,15 Nm. Werkstoff: PEEK, KBK 0, RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Anschlussplatte VABS-K1-7B-12-U14-P verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Fluidanschluss als Innengewinde 1/4-28 UNF-2B. Werkstoff Anschlussplatte der VABS-K1-7B-12-U14-P: PEEK, Korrosionsbeständigkeitsklasse 0.
Vorteile
- Anschlussgewinde: 1/4-28 UNF-2B
- Anziehdrehmoment: 0,15 Nm
- Werkstoff: PEEK, KBK 0
- LABS-konform: VDMA 24364-Zone III
Einsatz
Befestigt wird die VABS-K1-7B-12-U14-P mit Durchgangsbohrung, Einbaulage beliebig. Das Ventil wird mit Innengewinde befestigt. Anziehdrehmomente: Ventilbefestigung max. 0,15 Nm und Verschraubung max. 0,6 Nm. Für flüssige und gasförmige Medien, Beständigkeit der medienberührenden Werkstoffe beachten. Umgebungs- und Mediumstemperatur jeweils 0 bis 50 °C. Konstruktiver Aufbau: Anschlussrichtung unten.
Technische Daten
| Typ | VABS-K1-7B-12-U14-P |
|---|---|
| Festo-Teilenummer | 8047063 |
| Nennweite | 1,2 mm |
| Ventilgröße | 7 mm |
| Fluidanschluss | Innengewinde 1/4-28 UNF-2B |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Anschlussrichtung unten |
| Strömungsrichtung | reversibel |
| Betriebsmedium | Flüssige Medien, Gasförmige Medien |
| Hinweis zum Betriebs-/Steuermedium | Beständigkeit der medienberührenden Werkstoffe beachten |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 bis 70 °C |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 0,15 Nm |
| Max. Anziehdrehmoment Verschraubung | 0,6 Nm |
| Produktgewicht | 3 g |
| Befestigungsart Anschlussplatte | mit Durchgangsbohrung |
| Befestigungsart Ventil | mit Innengewinde |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | PEEK |
| Werkstoff Gewindehülse | hochlegierter Stahl rostfrei |
| Gewicht | 0,003 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABS-K1-7B-12-U14-P |
| EAN | 4052568459482 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 1,2 |
| Serie | VABS |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
