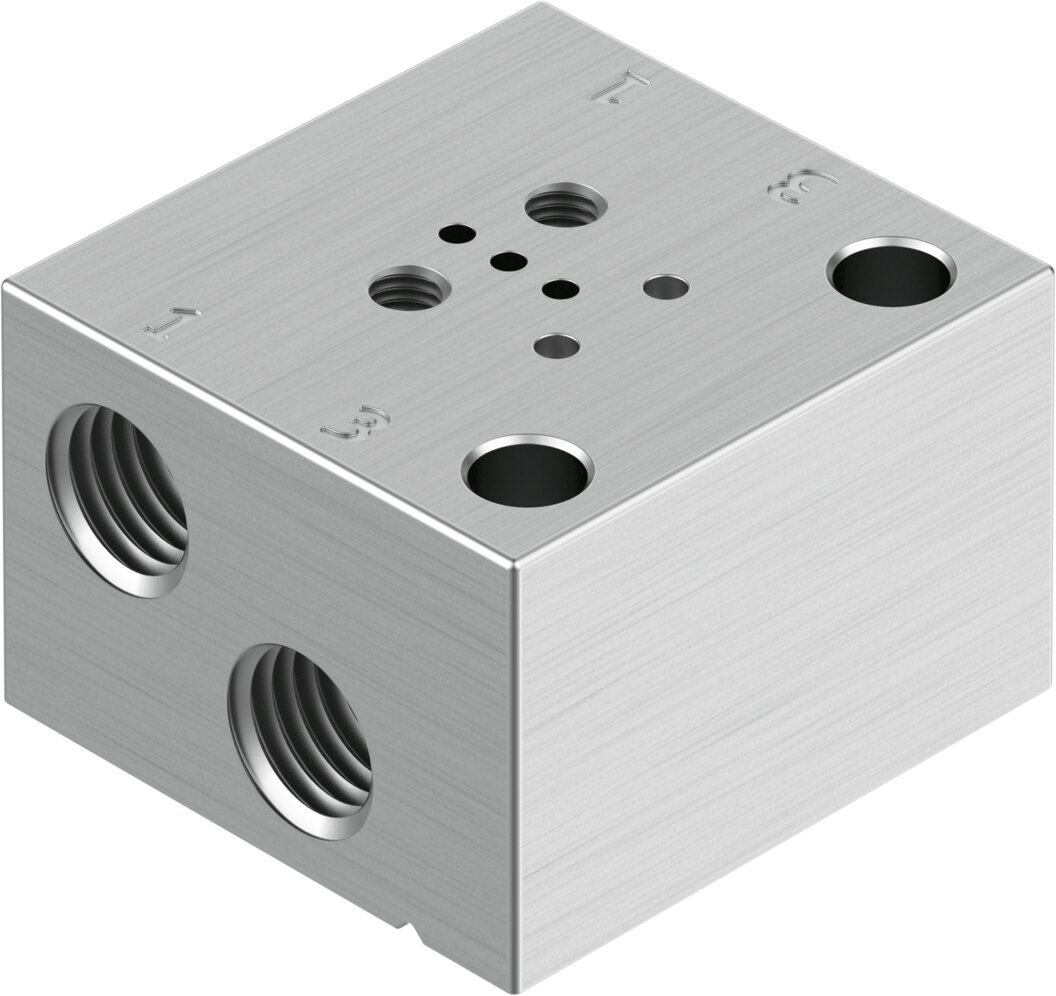

Anschlussblock M5, Baubreite 20 mm, aus Aluminium VABS-C12-6-B-M3 - Festo 8122793
Der Anschlussblock VABS-C12-6-B-M3 stellt die pneumatischen Anschlüsse für das Ventil bereit. Anschlüsse 1 und 3 in M5, Betriebsdruck -1 bis 7 bar. Werkstoff: Aluminium-Knetlegierung, RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

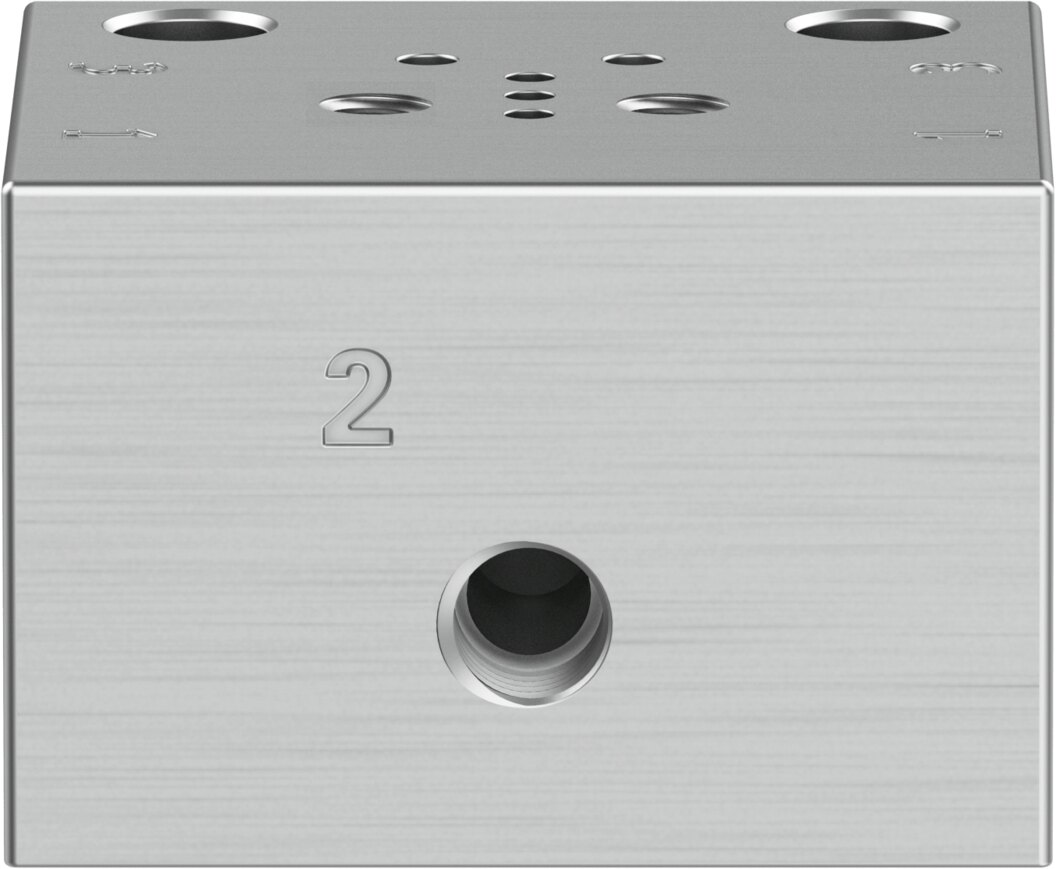

Der Anschlussblock VABS-C12-6-B-M3 stellt die pneumatischen Anschlüsse für das Ventil bereit. Pneumatisch ausgeführt: Anschlüsse 1 und 3 in M5 und Anschluss 2 in M3. Zulässiger Betriebsdruck -1 bis 7 bar, Vakuum eingeschlossen. Werkstoff Anschlussleiste des VABS-C12-6-B-M3: Aluminium-Knetlegierung.
Vorteile
- Baubreite: 20 mm
- Anschlussgewinde: M5 für Versorgung und Abluft
- Druckbereich: -1 bis 7 bar, vakuumtauglich
- Werkstoff: Aluminium-Knetlegierung
- LABS-konform: VDMA 24364-Zone III
Einsatz
Befestigt wird der VABS-C12-6-B-M3 mit Durchgangsbohrung, Einbaulage beliebig. Für Druckluft nach ISO 8573-1:2010 [6:4:1], maximale Partikelgröße 5 µm. Umgebungstemperatur 5 bis 50 °C. Konstruktiver Aufbau: Anschlussrichtung unten.
Technische Daten
| Typ | VABS-C12-6-B-M3 |
|---|---|
| Festo-Teilenummer | 8122793 |
| Baubreite | 20 mm |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Anschlussrichtung unten |
| Max. Anzahl Ventilplätze | 1 |
| Betriebsdruck | -1 bis 7 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [6:4:1] |
| Hinweis zum Betriebs-/Steuermedium | maximale Partikelgröße 5 µm |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | 5 bis 50 °C |
| Produktgewicht | 13,5 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | M5 |
| Pneumatischer Anschluss 2 | M3 |
| Pneumatischer Anschluss 3 | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussleiste | Aluminium-Knetlegierung |
| Gewicht | 0,018 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABS-C12-6-B-M3 |
| EAN | 4052568550950 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | M5 |
| Medium | Druckluft |
| Serie | VABS |
| Betriebsdruck max [bar] | 7 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 50 |
