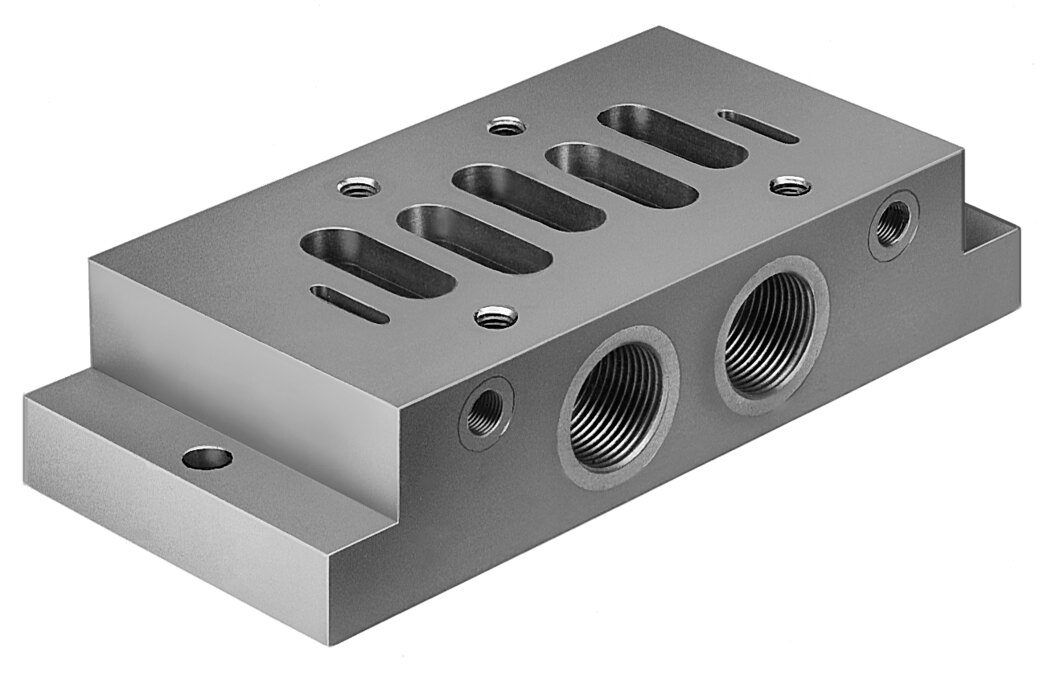

Anschlussplatte 1/2 NPT, ISO 5599-1, Baubreite 58 mm VABS-S1-2S-N12 - Festo 8032645
Die Anschlussplatte VABS-S1-2S-N12 verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Anschlüsse 1, 2, 3, 4 und 5 in 1/2 NPT, Norm ISO 5599-1, Betriebsdruck -0,9 bis 16 bar. Werkstoff: Aluminium-Druckguss, KBK 0, RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Anschlussplatte VABS-S1-2S-N12 verbindet das aufgesetzte Ventil mit den Leitungen der Anlage. Die Leitungen werden über Anschlüsse 1, 2, 3, 4 und 5 in 1/2 NPT und Steuerluft 12/14 in 1/8 NPT angeschlossen. Die VABS-S1-2S-N12 arbeitet bei -0,9 bis 16 bar, also auch im Vakuum. Werkstoff Anschlussplatte der VABS-S1-2S-N12: Aluminium-Druckguss, Korrosionsbeständigkeitsklasse 0.
Vorteile
- Baubreite: 58 mm
- Norm: ISO 5599-1
- Anschlussgewinde: 1/2 NPT für Versorgung, Arbeitsanschluss und Abluft
- Druckbereich: -0,9 bis 16 bar, vakuumtauglich
- Werkstoff: Aluminium-Druckguss, KBK 0
- LABS-konform: VDMA 24364-B1/B2-L
Einsatz
Montage mit Durchgangsbohrung für Schraube M6. Für Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich). Umgebungs- und Mediumstemperatur jeweils -10 bis 60 °C.
Technische Daten
| Typ | VABS-S1-2S-N12 |
|---|---|
| Festo-Teilenummer | 8032645 |
| Baubreite | 58 mm |
| Abluftfunktion | drosselbar |
| Basierend auf Norm | ISO 5599-1 |
| Max. Anzahl Ventilplätze | 1 |
| Betriebsdruck | -0,9 bis 16 bar |
| Steuerdruck | 0 bis 16 bar |
| Vakuumtauglichkeit | ja |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 380 g |
| Befestigungsart | mit Durchgangsbohrung für Schraube M6 |
| Anschluss Steuerluft 12/14 | 1/8 NPT |
| Pneumatischer Anschluss 1 | 1/2 NPT |
| Pneumatischer Anschluss 2 | 1/2 NPT |
| Pneumatischer Anschluss 3 | 1/2 NPT |
| Pneumatischer Anschluss 4 | 1/2 NPT |
| Pneumatischer Anschluss 5 | 1/2 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Anschlussplatte | Aluminium-Druckguss |
| Gewicht | 0,39 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VABS-S1-2S-N12 |
| EAN | 4052568428693 |
| Zolltarifnummer | 84819000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium-Druckguss |
| Gewinde | NPT 1/2 |
| Medium | Druckluft |
| Norm | ISO 5599-1 |
| Serie | VABS |
| Betriebsdruck max [bar] | 16 |
| Pneumatischer Anschluss | NPT 1/2 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
