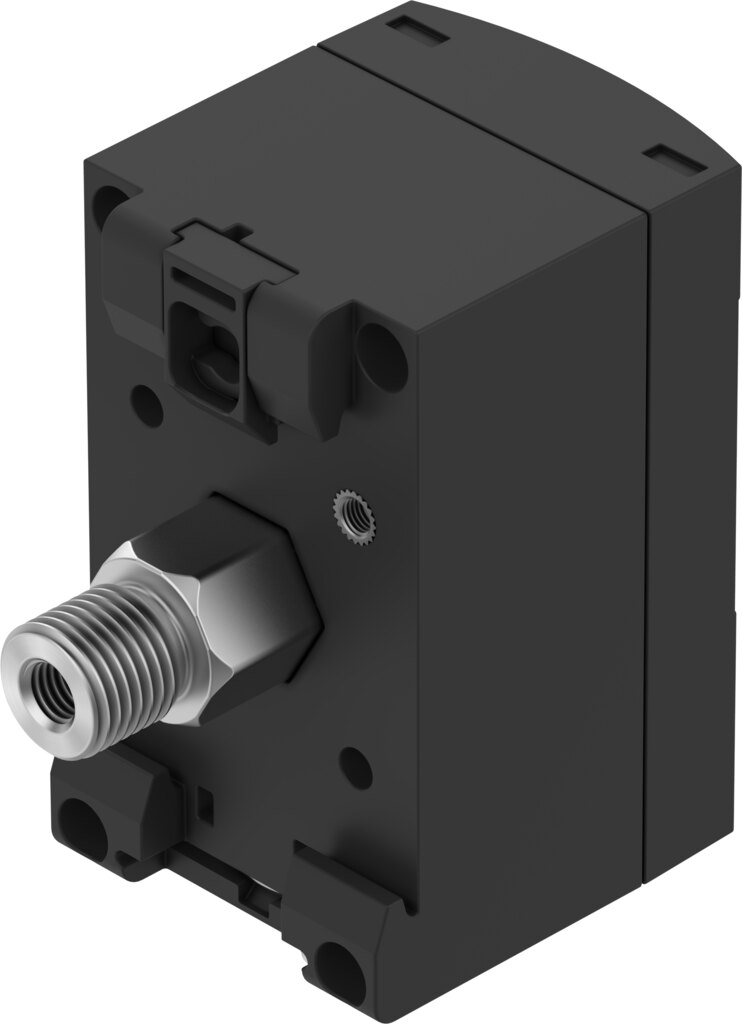

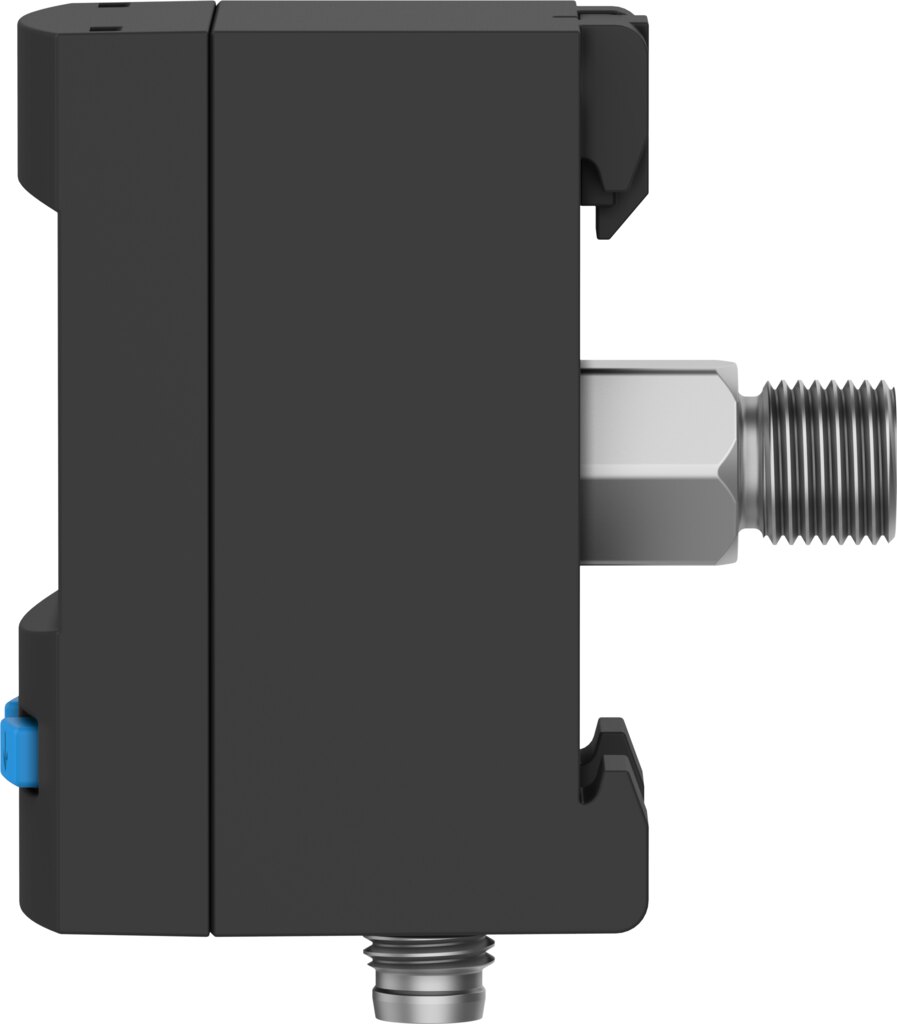

Drucksensor für Vakuum 0 bis -1 bar mit IO-Link G1/8 SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D - Festo 8200258

Festo ✓ Originalprodukt Neuware

Für Vakuum von 0 bis -1 bar ist der Drucksensor SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D ausgelegt, geschaltet wird über zwei Schaltausgänge, wahlweise PNP oder NPN. Den Messwert gibt er zusätzlich analog (0 - 10 V, 4 - 20 mA, 1 - 5 V) und digital über IO-Link aus. Pneumatischer Anschluss G1/8, elektrischer Anschluss Stecker M8x1, 4-polig.

Netto
133,30 €
zzgl. MwSt.
158,63 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8200258
Hersteller-Nr. SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D von Festo behalten Sie das Vakuum zwischen 0 und -1 bar im Blick.

Vorteile

  • Messbereich 0 bis -1 bar, Überlastdruck 5 bar
  • Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
  • Zwei Schaltausgänge, wahlweise PNP oder NPN, Schaltfunktion frei programmierbar
  • Analogausgang 0 - 10 V, 4 - 20 mA, 1 - 5 V und IO-Link Device V 1.1
  • Beleuchtetes LCD mit LED, Einstellung über IO-Link, Teach-In, über Display und Tasten
  • Schutzart IP65, IP67, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Betriebsmedium des SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung mit Gewinde. Typische Aufgaben sind die Vakuumüberwachung an Saugern und Vakuumerzeugern. Versorgungsspannung 20 bis 30 V DC.

Technische Daten

TypSPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D
Festo-Teilenummer8200258
ZulassungRCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
KC-ZeichenKC-EMV
WerkstoffhinweisRoHS konform
MessgrößeRelativdruck
MessverfahrenPiezoresistiver Drucksensor
Druckmessbereich Anfangswert0 bar
Druckmessbereich Endwert-1 bar
Überlastdruck5 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Auflösung ADC12 bit
Genauigkeit in ± % FS1,5 %FS
Wiederholgenauigkeit in ± %FS0,3 %FS
Temperaturkoeffizient in ± %FS/K0,05 %FS/K
Schaltausgang2 x PNP oder 2 x NPN umschaltbar, 2xPNP
SchaltfunktionFrei programmierbar
SchaltelementfunktionÖffner/Schließer umschaltbar
Max. Ausgangsstrom100 mA
Analogausgang0 - 10 V, 4 - 20 mA, 1 - 5 V
Anstiegszeit3 ms
Max. Lastwiderstand Stromausgang500 Ohm
Min. Lastwiderstand Spannungsausgang10 kOhm
Kurzschlussfestigkeitja
Überlastfestigkeitja
ProtokollIO-Link
IO-Link, ProtokollversionDevice V 1.1
IO-Link, ProfilSmart sensor profile
IO-Link, FunktionsklassenBinärer Daten Kanal (BDC), Prozess Daten Variable (PDV), Identifikation, Diagnose, Teach channel
IO-Link, KommunikationsmodusCOM2 (38,4 kBaud)
IO-Link, SIO-Mode UnterstützungJa
IO-Link, PorttypA
IO-Link, Prozessdatenbreite OUT0 Byte
IO-Link, Prozessdatenbreite IN2 Byte
IO-Link, Prozessdateninhalt IN14 bit PDV (Druckmesswert), 2 bit BDC (Drucküberwachung)
IO-Link, minimale Zykluszeit3 ms
IO-Link, Datenspeicher benötigt500 byte
Betriebsspannungsbereich DC20 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern4
Elektrischer Anschluss 1, Befestigungsartnicht drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar
Befestigungsartmit Gewinde
Einbaulagebeliebig
Pneumatischer AnschlussG1/8
Produktgewicht70 g
vom Medium berührte Werkstoffehochlegierter Stahl rostfrei
AnzeigeartLeucht-LCD, LED
EinstellmöglichkeitenIO-Link, Teach-In, über Display und Tasten
ManipulationssicherungIO-Link, PIN-Code
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP65, IP67
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Gewicht0,095 kg
HerstellerFesto
Hersteller-Nr.SPAU-V1R-T-G18M-L-PNLK-PNVBA-M8D
EAN4052568647483
Zolltarifnummer90262020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Medientemperatur [°C]0 bis 50
SerieSPAU
Temperaturbereich0-50 °C
Temperatur (max.)50
