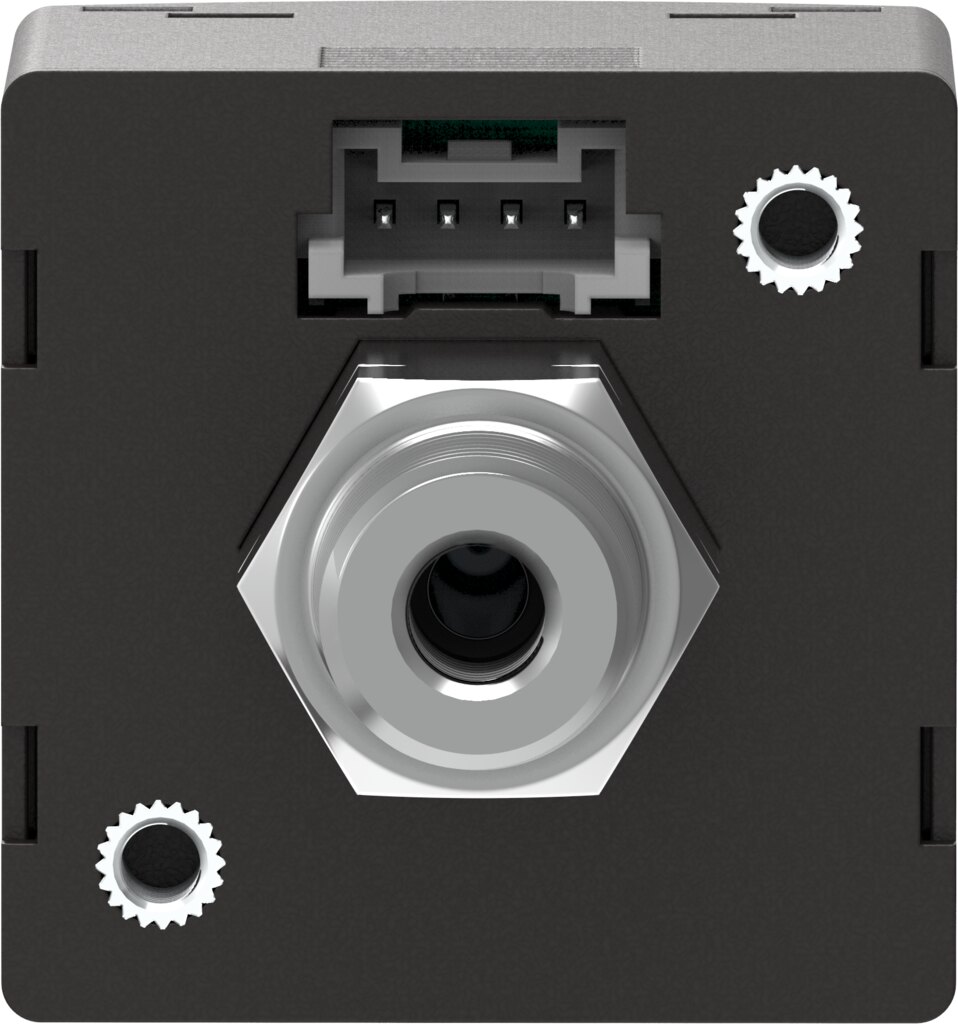

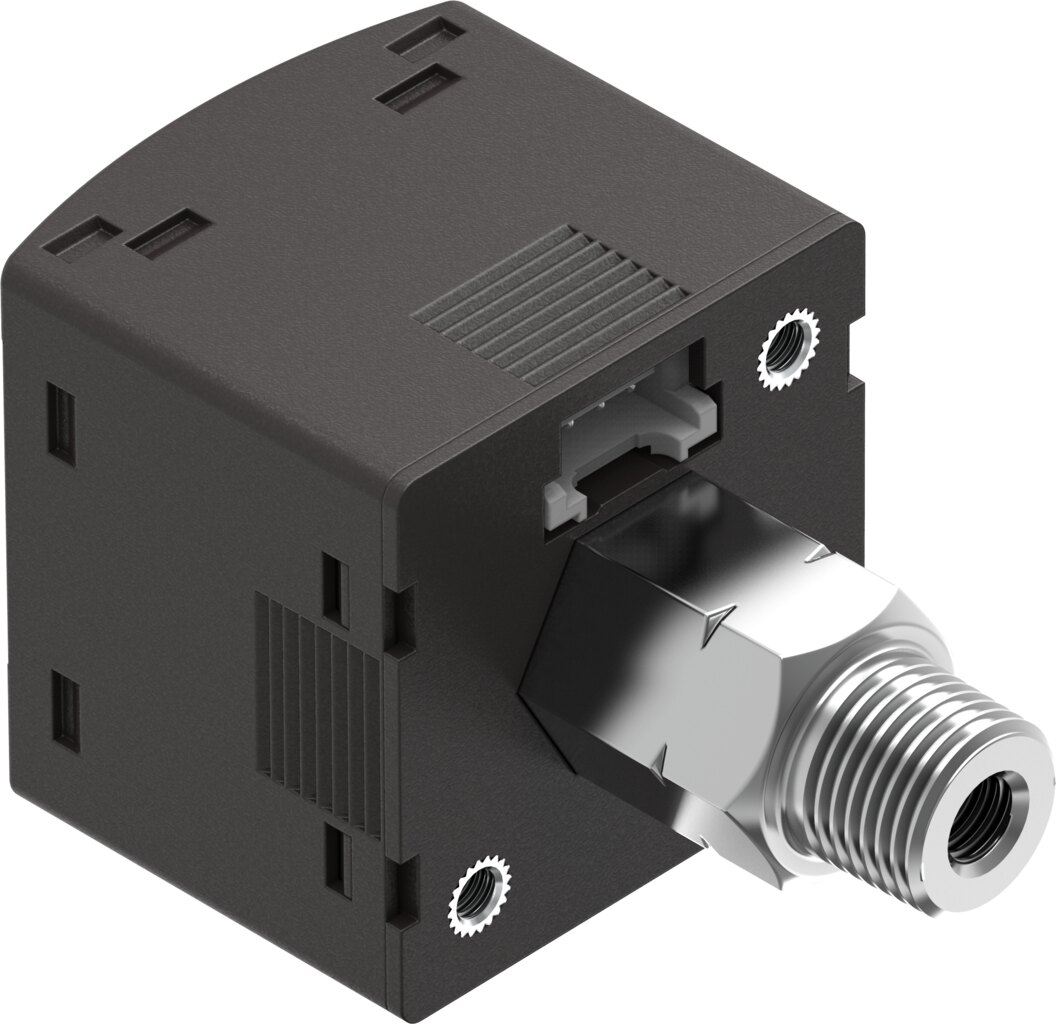

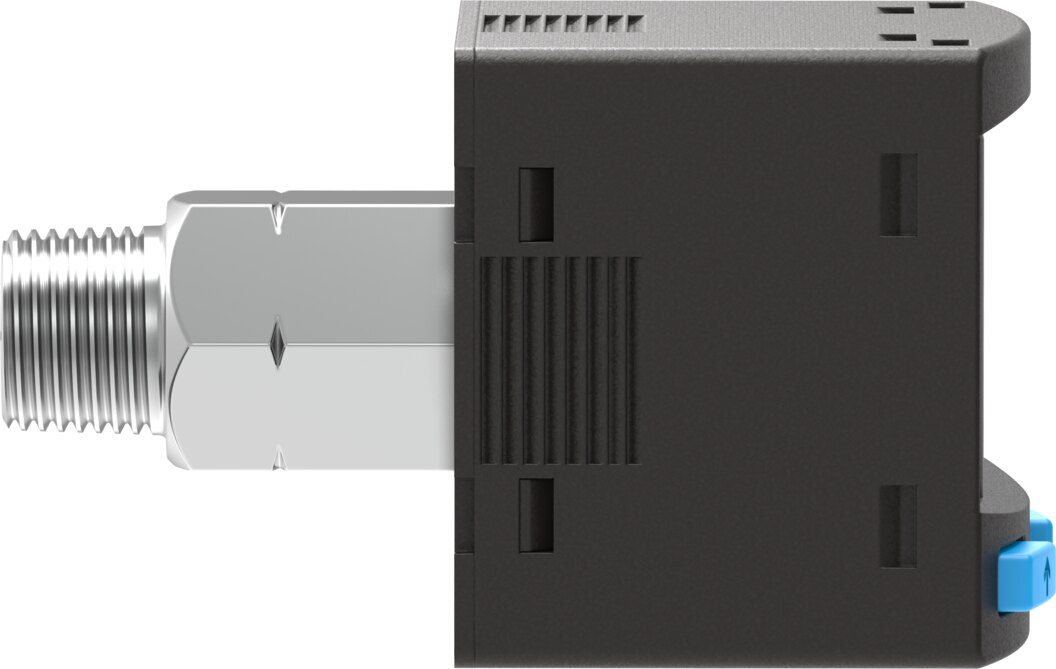

Drucksensor für Vakuum 0 bis -1 bar R1/8 SPAN-B-V1R-R18M-PN-L1 - Festo 8114755
Für Vakuum von 0 bis -1 bar ist der Drucksensor SPAN-B-V1R-R18M-PN-L1 ausgelegt, geschaltet wird über einen Schaltausgang, PNP/NPN umschaltbar. Über den gesamten Bereich bis -1 bar liegt die Genauigkeit bei ±1,5 %FS, die Wiederholgenauigkeit bei ±0,3 %FS. Pneumatisch angeschlossen wird über Außengewinde R1/8, elektrisch über Stecker, 4-polig.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit dem SPAN-B-V1R-R18M-PN-L1 von Festo behalten Sie das Vakuum zwischen 0 und -1 bar im Blick.
Vorteile
- Messbereich 0 bis -1 bar, Überlastdruck 5 bar
- Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
- Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator

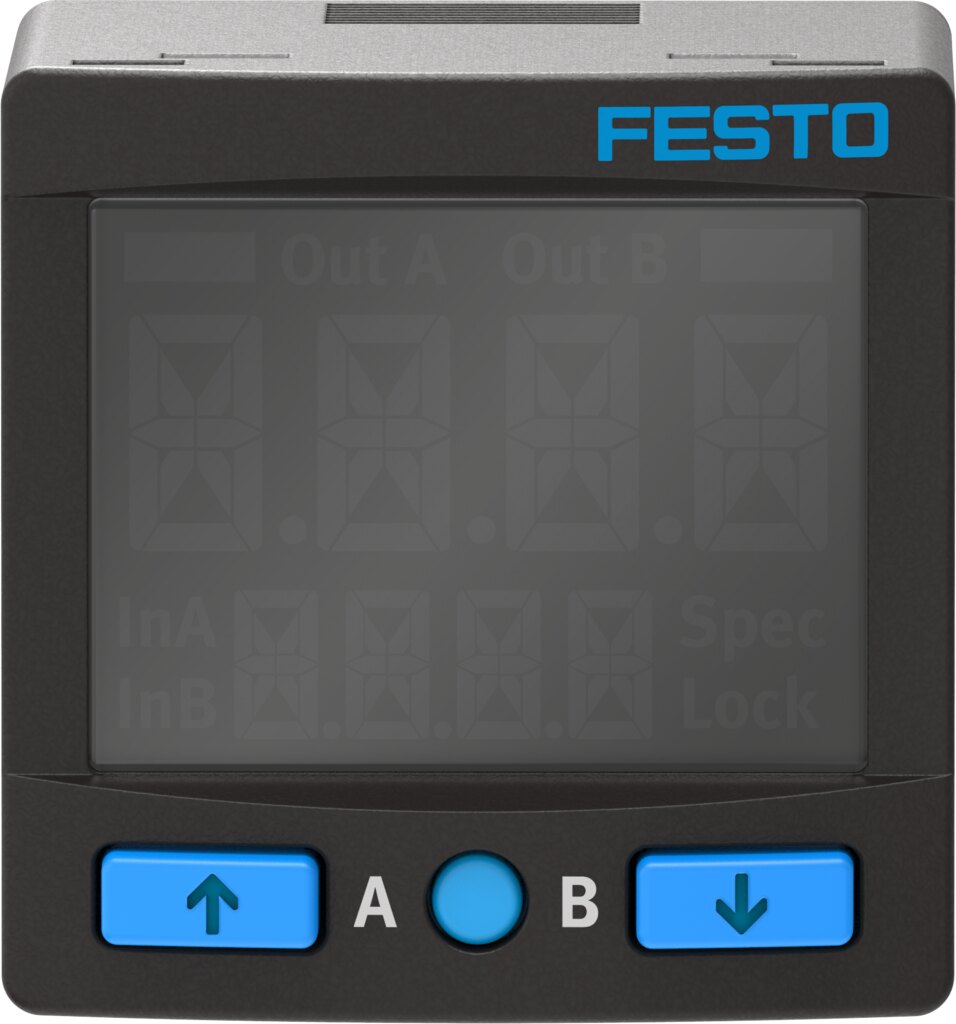

- Beleuchtetes LCD, Einstellung über Teach-In, über Display und Tasten
- Schutzart IP40, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)
Einsatz
Betriebsmedium des SPAN-B-V1R-R18M-PN-L1: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung Fronttafeleinbau, mit Gewinde, mit Wand-/Flächenhalter. Typische Aufgaben sind die Vakuumüberwachung an Saugern und Vakuumerzeugern. Versorgungsspannung 10,8 bis 30 V DC.
Technische Daten
| Typ | SPAN-B-V1R-R18M-PN-L1 |
|---|---|
| Festo-Teilenummer | 8114755 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Relativdruck |
| Messverfahren | Piezoresistiver Drucksensor |
| Druckmessbereich Anfangswert | 0 bar |
| Druckmessbereich Endwert | -1 bar |
| Max. Überlastdruck | 5 bar |
| Überlastdruck | 5 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Genauigkeit in ± % FS | 1,5 %FS |
| Wiederholgenauigkeit in ± %FS | 0,3 %FS |
| Temperaturkoeffizient in ± %FS/K | 0,1 %FS/K |
| Schaltausgang | PNP/NPN umschaltbar |
| Schaltfunktion | Fenster-Komparator, Schwellwert-Komparator |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Max. Ausgangsstrom | 80 mA |
| Kurzschlussfestigkeit | ja |
| Betriebsspannungsbereich DC | 10,8 bis 30 V |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | Anschlussbild L1J |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 4 |
| Befestigungsart | Fronttafeleinbau, mit Gewinde, mit Wand-/Flächenhalter |
| Einbaulage | beliebig |
| Pneumatischer Anschluss | Außengewinde R1/8 |
| Produktgewicht | 31 g |
| Werkstoff Gehäuse | PA-verstärkt |
| vom Medium berührte Werkstoffe | FPM, Messing, vernickelt, PA-verstärkt |
| Anzeigeart | Leucht-LCD |
| Einstellmöglichkeiten | Teach-In, über Display und Tasten |
| Manipulationssicherung | PIN-Code |
| Einstellbereich Schwellwerte | 0 bis 100 % |
| Einstellbereich Hysterese | 0 bis 90 % |
| Schutzart | IP40 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 4 nach ISO 14644-1 |
| Gewicht | 0,049 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SPAN-B-V1R-R18M-PN-L1 |
| EAN | 4052568552138 |
| Zolltarifnummer | 90262020 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | R 1/8 |
| Medientemperatur [°C] | 0 bis 50 |
| Serie | SPAN |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
