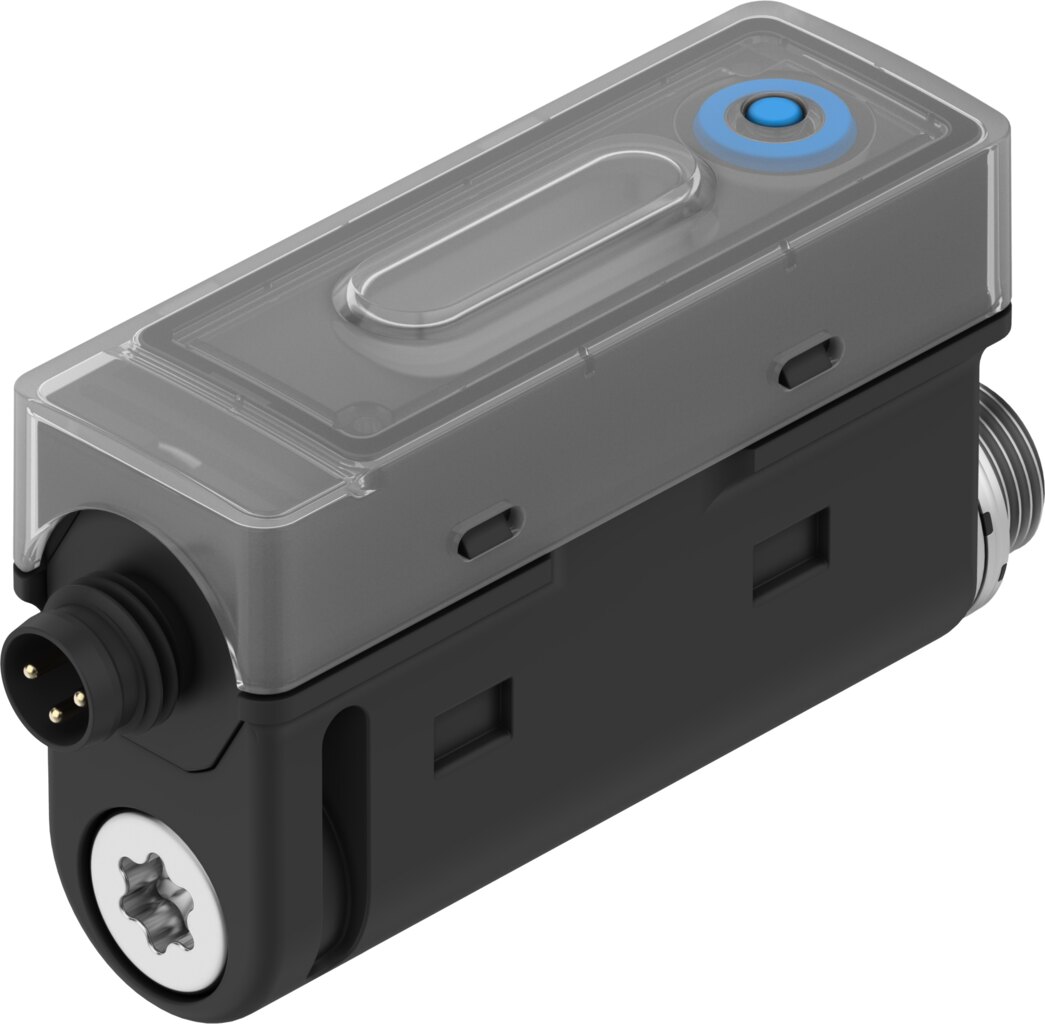

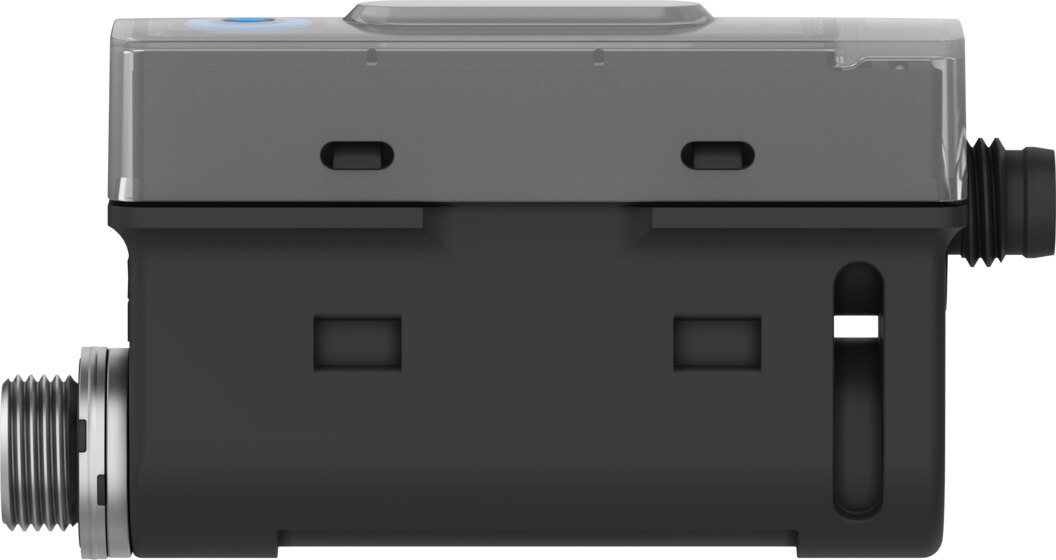

Drucksensor -1 bis 10 bar mit IO-Link G1/8 SPAF-B11R-G18M-N-PNLK-M8 - Festo 8181211

Festo ✓ Originalprodukt Neuware

Der Festo Drucksensor SPAF-B11R-G18M-N-PNLK-M8 überwacht den Relativdruck im Bereich -1 bis 10 bar und schaltet über einen Schaltausgang, PNP/NPN umschaltbar. Für die Anbindung an die Steuerung steht zusätzlich IO-Link bereit. Pneumatisch angeschlossen wird über Außengewinde G1/8, elektrisch über Stecker M8x1, 3-polig.

Netto
113,16 €
zzgl. MwSt.
134,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8181211
Hersteller-Nr. SPAF-B11R-G18M-N-PNLK-M8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der SPAF-B11R-G18M-N-PNLK-M8 misst den Relativdruck von -1 bis 10 bar piezoresistiv und setzt den Wert in Schaltsignale um.

Vorteile

  • Messbereich -1 bis 10 bar, Überlastdruck 15 bar
  • Genauigkeit ±1,5 %FS, Wiederholgenauigkeit ±0,3 %FS
  • Schaltausgang PNP/NPN umschaltbar, Schaltfunktion Fenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese
  • IO-Link
  • LED-Anzeige, Einstellung über IO-Link, Teach-In
  • Schutzart IP65, Korrosionsbeständigkeitsklasse 2 (mäßige Korrosionsbeanspruchung)

Einsatz

Betriebsmedium des SPAF-B11R-G18M-N-PNLK-M8: Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Befestigung mit Außengewinde. Weil der Bereich von -1 bis +10 bar reicht, überwacht derselbe Sensor Vakuum und Überdruck. Die Versorgung erfolgt mit 15 bis 30 V DC.

Technische Daten

TypSPAF-B11R-G18M-N-PNLK-M8
Festo-Teilenummer8181211
ZulassungRCM Mark
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
WerkstoffhinweisRoHS konform
MessgrößeRelativdruck
MessverfahrenPiezoresistiver Drucksensor
Druckmessbereich Anfangswert-1 bar
Druckmessbereich Endwert10 bar
Überlastdruck15 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs-/SteuermediumEsteröl unter 0,1mg/m³, nach ISO 8573-1:2010 [-:-:2], Geölter Betrieb möglich
Mediumstemperatur0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Genauigkeit in ± % FS1,5 %FS
Wiederholgenauigkeit in ± %FS0,3 %FS
Temperaturkoeffizient in ± %FS/K0,05 %FS/K
SchaltausgangPNP/NPN umschaltbar
SchaltfunktionFenster-Komparator, Schwellwert-Komparator, Schwellwert mit variabler Hysterese
SchaltelementfunktionÖffner/Schließer umschaltbar
Einschaltzeit3 ms
Ausschaltzeit3 ms
Max. Ausgangsstrom100 mA
Spannungsfall1,6 V
Kurzschlussfestigkeitja
Überlastfestigkeitvorhanden
ProtokollIO-Link
IO-Link, Revision IDV1.1
IO-Link, GeräteprofilFirmware update, Function Locator, Function Product URI, Function Quantity detection, Smart Sensor - SSP 4.1.1
IO-Link, ÜbertragungsrateCOM3
IO-Link, SIO-Mode UnterstützungJa
IO-Link, PorttypClass A
IO-Link, Prozessdatenlänge Ausgang0 bit
IO-Link, Prozessdatenlänge Eingang32 bit
IO-Link, Prozessdateninhalt INDruck-Messwert 16 bit MDC, Druck-Überwachung 2 bit SSC
IO-Link, Servicedateninhalt INTemperature 16 bit
IO-Link, Minimale Zykluszeit0,9 ms
IO-Link, Datenspeicher benötigt500 byte
Betriebsspannungsbereich DC15 bis 30 V
Verpolungsschutzfür alle elektrischen Anschlüsse
Elektrischer Anschluss 1, AnschlussartStecker
Elektrischer Anschluss 1, AnschlusstechnikM8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern3
Elektrischer Anschluss 1, BefestigungsartRastverriegelung, Schraubverriegelung, nicht drehbar
Elektrischer Anschluss 1, kompatible BefestigungsartKompatibel mit Rastverriegelung, Kompatibel mit Schraubverriegelung drehbar
Werkstoff SteckergehäusePA-verstärkt
Befestigungsartmit Außengewinde
Einbaulagebeliebig
Pneumatischer AnschlussAußengewinde G1/8
Produktgewicht45 g
Werkstoff GehäusePA-verstärkt
vom Medium berührte WerkstoffeEdelstahl, NBR, PA-verstärkt
AnzeigeartLED-Anzeige
BetriebsbereitschaftsanzeigeLED grün
SchaltzustandsanzeigeLED gelb
EinstellmöglichkeitenIO-Link, Teach-In
ManipulationssicherungIO-Link
Einstellbereich Schwellwerte0 bis 100 %
Einstellbereich Hysterese0 bis 90 %
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
HerstellerFesto
Hersteller-Nr.SPAF-B11R-G18M-N-PNLK-M8
EAN4052568649913
Zolltarifnummer90262020
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Messbereich max. [bar]10
Medientemperatur [°C]0 bis 50
Temperaturbereich0-50 °C
Temperatur (max.)50
