Softstartventil SYNTESI, elektrisch betätigt, BG 2, G 1, Typ 5626A706 - Riegler 144929
Kontrollierter Druckaufbau in zwei Phasen: Das Softstartventil SYNTESI gibt erst bei 40 bis 60 % Ausgangsdruck den vollen Durchfluss frei, Baugröße 2. Durchfluss 4800 Nl/min, einsetzbar im Temperaturbereich -10 bis 50 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

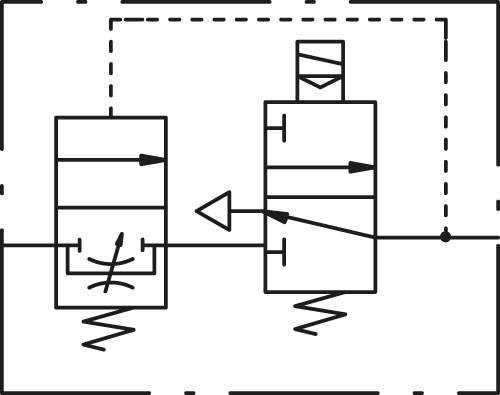

Das Softstartventil SYNTESI arbeitet in zwei Phasen. Zuerst strömt eine über eine Drossel einstellbare Luftmenge durch das Ventil, ab 40 bis 60 % Druck auf der Ausgangsseite wird der volle Durchfluss von 4800 Nl/min freigegeben. Wird das Ventil abgeschaltet, unterbricht es die Luftzufuhr und entlüftet die Ausgangsseite.
Vorteile
- Durchfluss 4800 Nl/min bei P2 = 6,3 bar, Δp = 1 bar, so lässt sich die Größe nach dem tatsächlichen Luftbedarf wählen
- Eingangsdruck 3 bis 10 bar
- Temperaturbereich -10 bis 50 °C
Einsatz
Typisch ist der Einbau in SYNTESI-Wartungseinheiten nach dem Absperrventil, vor allem bei Anlagen mit Zylindern und Greifern.
Technische Daten
| Typ | 5626A706 |
|---|---|
| Baugröße (BG) | 2 |
| Eingangsdruck | 3 bis 10 bar |
| Temperaturbereich | -10 bis 50 °C |
| Gehäuse | Technopolymer |
| Anschluss Eingang | G 1 |
| Anschluss Ausgang | G 1 |
| Durchfluss | 3600 Nl/min (P2 = 6,3 bar, Δp = 0,5 bar) |
| Durchfluss | 4800 Nl/min (P2 = 6,3 bar, Δp = 1 bar) |

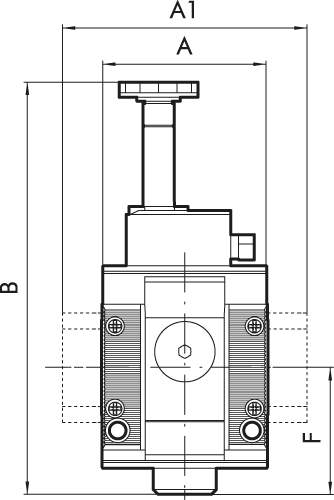

| Maß A | 60,5 mm |
| Maß A1 | 95,0 mm |
| Maß B | 131,0 mm |
| Maß F | 42,7 mm |
| Serie | SYNTESI |
| Medium | Druckluft, neutrale Gase |
| Gewicht | 0,44 kg |
| Hersteller | Riegler |
| Hersteller-Nr. | 5626A706 |
| EAN | 4047322763967 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Riegler & Co. KG, Schützenstraße 27, DE-72574 Bad Urach, www.riegler.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Italien |
| Werkstoff | Technopolymer |
| Gewinde | G 1 |
| Baugröße BG | 2 |
| Gehäusewerkstoff | Technopolymer |
| Eingangsdruck max. [bar] | 10 |
| Durchfluss [l/min] | 4800 |
| Betätigungsart | elektrisch |
| Pneumatischer Anschluss | G1 |
| Temperatur (max.) | 50 |
Lieferumfang
Typ 5626A706 wird ohne Spule, Stecker und Schalldämpfer geliefert. Diese Teile sind separat zu bestellen.
