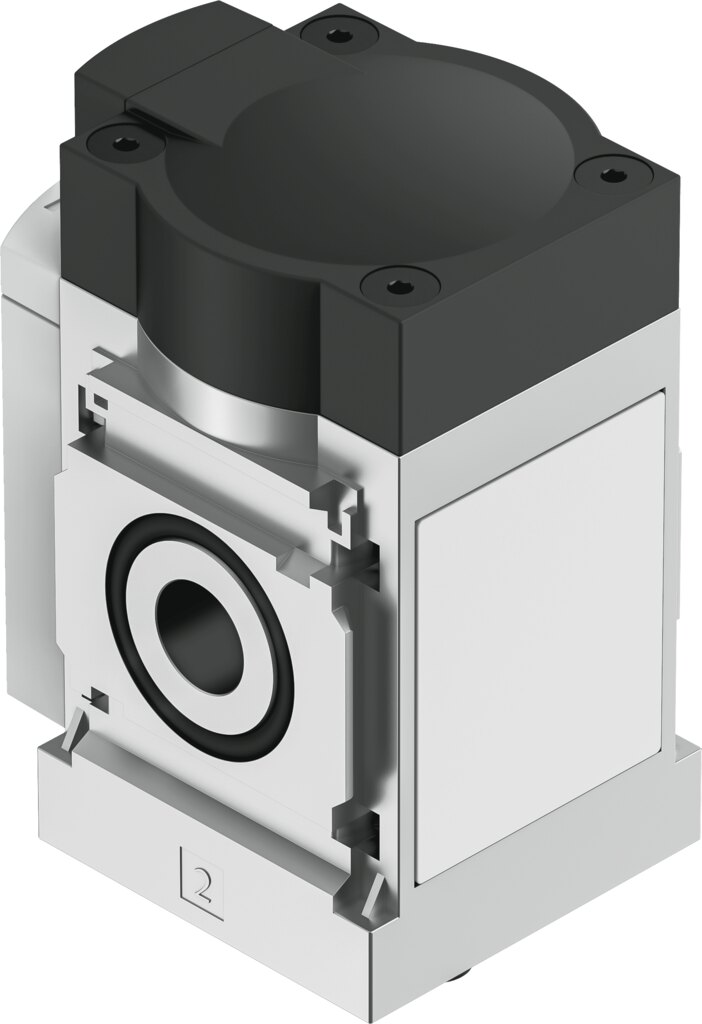

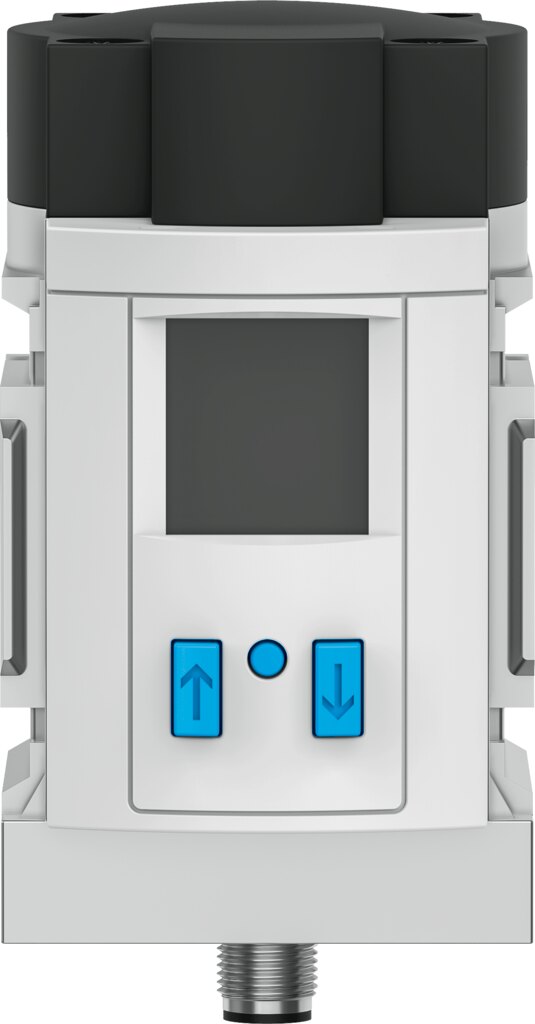

Durchflusssensor 10 bis 1000 l/min für Druckluft IO-Link SFAM-62-1000L-M-PNLK-PNVBA-M12 - Festo 8181241
Für Druck, Massenstrom, Temperatur, Volumen und Volumenstrom von Druckluft zwischen 10 l/min und 1000 l/min ist der Durchflusssensor SFAM-62-1000L-M-PNLK-PNVBA-M12 ausgelegt. Für Grenzwerte bis 1000 l/min stehen zwei Schaltausgänge, wahlweise PNP oder NPN, bereit, der Messwert läuft über Analogausgang 0 - 10 V, 4 - 20 mA, 1 - 5 V und IO-Link. Zulässiger Betriebsdruck 16 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der SFAM-62-1000L-M-PNLK-PNVBA-M12 macht Druck, Massenstrom, Temperatur, Volumen und Volumenstrom von Druckluft sichtbar: Messbereich 10 bis 1000 l/min, thermisches Messprinzip.
Vorteile
- Messbereich 10 bis 1000 l/min, Druckabfall 100 mbar
- Genauigkeit ± (3 % vom Messwert + 0,3 % FS), Wiederholgenauigkeit Nullpunkt ±0,2 %FS, Spanne ±0,8 %FS
- Messprinzip thermisch, Verfahren Heat Loss
- Zusätzliche Temperaturmessung 0 bis 100 °C
- Schaltausgang 2 x PNP oder 2 x NPN umschaltbar, Analogausgang 0 - 10 V, 4 - 20 mA, 1 - 5 V und IO-Link
- Mehrfarbig beleuchtetes LCD, Einheiten MPa, bar, kPa, kg, kg/min, l, l/min, m3, m3/h, psi, scfm, scft, °C, °F
Einsatz
Betriebsmedium des SFAM-62-1000L-M-PNLK-PNVBA-M12: Argon, Druckluft nach ISO 8573-1:2010 [7:4:4], Kohlenstoffdioxid, Stickstoff, Strömungsrichtung unidirektional, von links nach rechts. Typische Aufgaben bis 1000 l/min sind die Verbrauchsmessung an Maschinen und die Überwachung der Druckluftversorgung. Versorgt wird der SFAM-62-1000L-M-PNLK-PNVBA-M12 mit 15 bis 30 V DC.
Technische Daten
| Typ | SFAM-62-1000L-M-PNLK-PNVBA-M12 |
|---|---|
| Festo-Teilenummer | 8181241 |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E322346 |
| Werkstoffhinweis | RoHS konform |
| Messgröße | Druck, Massenstrom, Temperatur, Volumen, Volumenstrom |
| Strömungsrichtung | unidirektional, von links nach rechts |
| Messprinzip | thermisch |
| Messverfahren | Heat Loss |
| Druckmessbereich Anfangswert | 0 bar |
| Druckmessbereich Endwert | 16 bar |
| Durchflussmessbereich Anfangswert | 10 l/min |
| Durchflussmessbereich Endwert | 1000 l/min |
| Temperaturmessbereich Anfangswert | 0 °C |
| Temperaturmessbereich Endwert | 100 °C |
| Betriebsdruck | 16 bar |
| Überlastdruck | 20 bar |
| Betriebsmedium | Argon, Druckluft nach ISO 8573-1:2010 [7:4:4], Kohlenstoffdioxid, Stickstoff |
| Mediumstemperatur | 0 bis 50 °C |
| Umgebungstemperatur | 0 bis 50 °C |
| Nenntemperatur | 23 °C |
| Genauigkeit Druckwert in ± %FS | 1,5 %FS |
| Genauigkeit Durchflusswert | ± (3 % vom Messwert + 0,3 % FS) |
| Genauigkeit Temperatur in ± °C | 5 °C |
| Wiederholgenauigkeit Druckwert in ± %FS | 0,3 %FS |
| Wiederholgenauigkeit Nullpunkt in ± %FS | 0,2 %FS |
| Wiederholgenauigkeit Spanne in ± %FS | 0,8 %FS |
| Temperaturkoeffizient in ± %FS/K | 0,05 %FS/K |
| Temperaturkoeffizient Spanne in ± %FS/K | typ. 0,1%FS/K |
| Druckeinfluss Spanne in ± %FS/bar | 0,5 %FS/b. |
| Schaltausgang | 2 x PNP oder 2 x NPN umschaltbar |
| Schaltfunktion | Fenster-Komparator oder Schwellwert-Komparator, einstellbar |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Max. Ausgangsstrom | 100 mA |
| Analogausgang | 0 - 10 V, 4 - 20 mA, 1 - 5 V |
| Durchflusskennlinie Anfangswert | 0 l/min |
| Durchflusskennlinie Endwert | 1000 l/min |
| Temperaturkennlinie Anfangswert | 0 °C |
| Temperaturkennlinie Endwert | 100 °C |
| Ausgangskennlinie Anfangswert | 0 V |
| Ausgangskennlinie Endwert | 10 V |
| Ausgangskennlinie Anfangswert | 4 mA |
| Ausgangskennlinie Endwert | 20 mA |
| Max. Lastwiderstand Stromausgang | 500 Ohm |
| Min. Lastwiderstand Spannungsausgang | 20 kOhm |
| Kurzschlussfestigkeit | ja |
| Überlastfestigkeit | vorhanden |
| Protokoll | IO-Link |
| IO-Link, Revision ID | V1.1 |
| IO-Link, Geräteprofil | Firmware update, Function Locator, Function Product URI, Function Quantity detection, Identifikation und Diagnose, Smart Sensor - SSP 4.1.3 |
| IO-Link, Übertragungsrate | COM3 |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Porttyp | Class A |
| IO-Link, Prozessdatenlänge Ausgang | 0 bit |
| IO-Link, Prozessdatenlänge Eingang | 96 bit |
| IO-Link, Prozessdateninhalt IN | Durchfluss-Messwert 16 bit MDC, Durchfluss-Überwachung 2 bit SSC, Temperatur-Messwert 16 bit MDC, Temperatur-Überwachung 2 bit SSC, Volumen- / Masse-Puls 1 bit SSC |
| IO-Link, Servicedateninhalt IN | Volumen- / Masse-Messwert 32 bit, Pneumatischer Energie-Messwert 32 bit, Pneumatischer Leistungs-Messwert 32 bit |
| IO-Link, Minimale Zykluszeit | 1,5 ms |
| IO-Link, Datenspeicher benötigt | 1000 byte |
| Betriebsspannungsbereich DC | 15 bis 30 V |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, Befestigungsart | Schraubverriegelung |
| Elektrischer Anschluss 1, kompatible Befestigungsart | Kompatibel mit Schraubverriegelung drehbar |
| Max. Leitungslänge | 20 m bei IO-Link Betrieb, 30 m |
| Befestigungsart | an Wartungseinheit |
| Einbaulage | beliebig |
| Pneumatischer Anschluss | Batterie-Modul |
| Produktgewicht | 600 g |
| Werkstoff Gehäuse | Aluminium-Druckguss, PA-verstärkt |
| Anzeigeart | Leucht-LCD mehrfarbig |
| Darstellbare Einheit(en) | MPa, bar, kPa, kg, kg/min, l, l/min, m3, m3/h, psi, scfm, scft, °C, °F |
| Einstellmöglichkeiten | IO-Link, Teach-In, über Display und Tasten |
| Manipulationssicherung | IO-Link, PIN-Code |
| Einstellbereich Schwellwerte | 0 bis 100 % |
| Einstellbereich Hysterese | 0 bis 90 % |
| Schutzart | IP65 |
| Druckabfall | 100 mbar |
| Schutzklasse | III |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Verschmutzungsgrad | 3 |
| Gewicht | 0,65 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SFAM-62-1000L-M-PNLK-PNVBA-M12 |
| EAN | 4052568629458 |
| Zolltarifnummer | 90268020 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Medientemperatur [°C] | 0 bis 50 |
| Serie | SFAM |
| Betriebsdruck max [bar] | 16 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
