Durchflusssensor SFAB- - Festo 563795

Name: Durchflusssensor SFAB- - Festo 563795
Brand: Festo
SKU: FES-563795
Price: 527.85 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

527,85 €

zzgl. MwSt.

628,14 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-563795

Hersteller-Nr. SFAB-

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Zulassung	RCM Mark, c UL us - Listed (OL)
CE-Zeichen (siehe Konformitätserklärung)	nach EU-EMV-Richtlinie, nach EU-Ex-Schutz-Richtlinie (ATEX), nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften, nach UK RoHS Vorschriften
Explosionsschutz	Zone 2 (ATEX), Zone 2 (UKEX), Zone 22 (ATEX), Zone 22 (UKEX)
ATEX-Kategorie Gas	II 3G
Ex-Zündschutzart Gas	Ex ec IIC T5 Gc X
ATEX-Kategorie Staub	II 3D
Ex-Zündschutzart Staub	Ex tc IIIB T80°C Dc X
Ex-Schutz Zulassung außerhalb der EU	EPL Gc (GB)
Ex-Umgebungstemperatur	0°C <= Ta <= +50°C
Zertifikat ausstellende Stelle	UL E322346
Werkstoff-Hinweis	RoHS konform
Messgröße	Massenstrom, Temperatur, Volumen, Volumenstrom
Strömungsrichtung	unidirektional, P1 -> P2
Messprinzip	thermisch
Messverfahren	Heat Loss
Durchflussmessbereich Anfangswert	0,1 ... 10 l/min
Durchflussmessbereich Endwert	3 ... 1000 l/min
Temperaturmessbereich Anfangswert	0 °C
Temperaturmessbereich Endwert	50 °C
Betriebsdruck	0 ... 10 bar
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [6:4:4], Druckluft nach ISO 8573-1:2010 [7:4:4], Kohlenstoffdioxid, Stickstoff
Mediumstemperatur	0 ... 50 °C
Umgebungstemperatur	0 ... 50 °C
Nenntemperatur	23 °C
Genauigkeit Durchflusswert	± (3% o.m.v. + 0,3% FS)
Genauigkeit Temperatur in ± °C	5 °C
Wiederholgenauigkeit Nullpunkt in ± %FS	0,2 %FS
Wiederholgenauigkeit Spanne in ± %FS	0,8 %FS
Temperaturkoeffizient Spanne in ± %FS/K	typ. 0,1%FS/K
Druckeinfluss Spanne in ± %FS/bar	0,5 %FS/b.
Schaltausgang	2 x PNP oder 2 x NPN umschaltbar
Schaltfunktion	Fenster-Komparator, Schwellwert-Komparator
Schaltelementfunktion	Öffner/Schließer umschaltbar
Einschaltzeit	10 ms
Ausschaltzeit	10 ms
Max. Ausgangsstrom	100 mA
Analogausgang	0 - 10 V, 4 - 20 mA, 1 - 5 V
Durchflusskennlinie Anfangswert	0 l/min
Durchflusskennlinie Endwert	10 ... 1000 l/min
Temperaturkennlinie Anfangswert	0 °C
Temperaturkennlinie Endwert	100 °C
Ausgangskennlinie Anfangswert	0 V
Ausgangskennlinie Endwert	10 V
Max. Lastwiderstand Stromausgang	500 Ohm
Min. Lastwiderstand Spannungsausgang	10 kOhm
Kurzschlussfestigkeit	ja
Überlastfestigkeit	vorhanden
Protokoll	IO-Link
IO-Link, Revision ID	V1.1
IO-Link, Geräteprofil	Function Extended identification, Function Measurement data, standard resolution, Function Multiple switching signal, Firmware update, Function Locator, Function Product URI, Function Teach single value, Identifikation und Diagnose, Smart Sensor - SSP 4.1.2
IO-Link, Übertragungsrate	COM3
IO-Link, SIO-Mode Unterstützung	Ja
IO-Link, Porttyp	Class A
IO-Link, Prozessdatenlänge Ausgang	0 bit
IO-Link, Prozessdatenlänge Eingang	64 bit
IO-Link, Prozessdateninhalt IN	Durchfluss-Messwert 16 bit MDC, Durchfluss-Überwachung 2 bit SSC, Temperatur-Messwert 16 bit MDC, Temperatur-Überwachung 2 bit SSC, Volumen- / Masse-Puls 1 bit SSC
IO-Link, Servicedateninhalt IN	Volumen- / Masse-Messwert 32 bit
IO-Link, Minimale Zykluszeit	1,2 ms
IO-Link, Datenspeicher benötigt	500 byte
Betriebsspannungsbereich DC	15 ... 30 V
Leerlaufstrom	90 ... 120 mA
Verpolungsschutz	für alle elektrischen Anschlüsse
Elektrischer Anschluss 1, Anschlussart	Stecker
Elektrischer Anschluss 1, Anschlusstechnik	M12x1 A-codiert nach EN 61076-2-101
Elektrischer Anschluss 1, Anzahl Pole/Adern	5
Elektrischer Anschluss 1, Befestigungsart	Schraubverriegelung, nicht drehbar
Elektrischer Anschluss 1, kompatible Befestigungsart	Kompatibel mit Schraubverriegelung drehbar

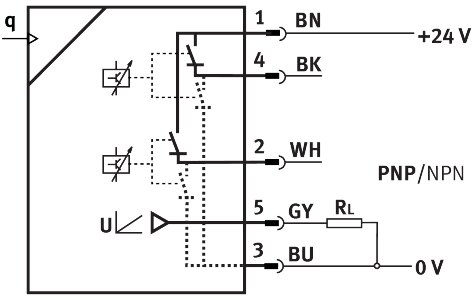

Elektrischer Anschluss 1, Anschlussbild	00995383
Befestigungsart	mit Durchgangsbohrung, mit Hutschiene, mit Wand-/Flächenhalter
Einbaulage	beliebig
Pneumatischer Anschluss	für Schlauch-Außen-Ø 6 mm, für Schlauch Außen-Ø 8 mm, für Schlauch-Außen-Ø 10 mm, für Schlauch-Außen-Ø 12 mm, für Schlauch-Außen-Ø 1/4", für Schlauch-Außen-Ø 5/16", für Schlauch-Außen-Ø 3/8"
Produktgewicht	160 g
Werkstoff Gehäuse	PA-verstärkt
Anzeigeart	Leucht-LCD mehrfarbig
Darstellbare Einheit(en)	g, g/min, l, l/h, l/min, m3, m3/h, scf, scfm
Einstellmöglichkeiten	IO-Link, Teach-In, über Display und Tasten
Manipulationssicherung	IO-Link, PIN-Code
Schutzart	IP65
Druckabfall	100 mbar
Schutzklasse	III
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Gewicht	0,24 kg
Hersteller	Festo
Hersteller-Nr.	SFAB-
Zolltarifnummer	90268020
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
