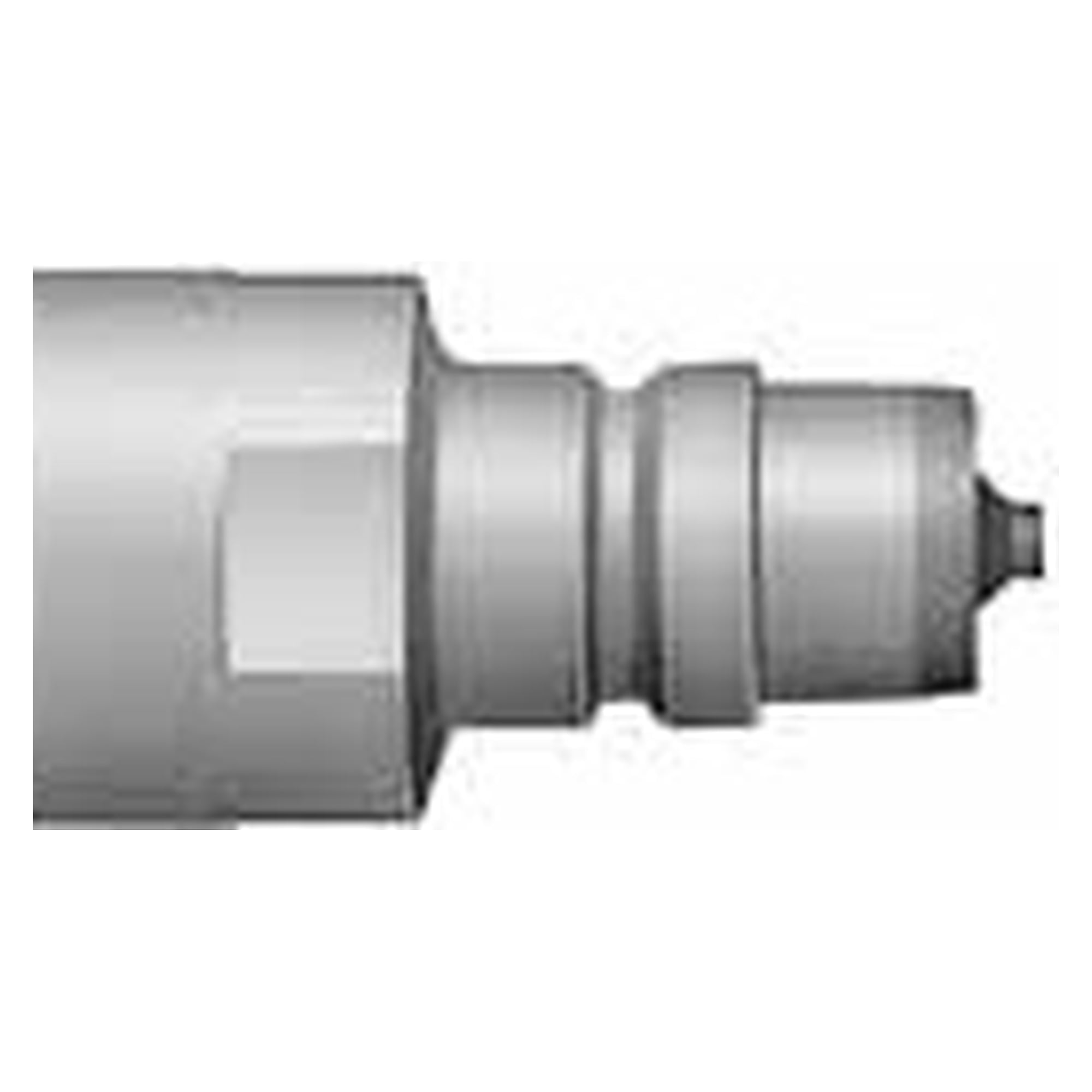

Schnellkupplung Semicon SCT Cupla SCT-2P, PTFE - Nitto Kohki 349822728

In der Halbleiterfertigung darf eine Kupplung im Chemikalienkreis keine Metallionen an das Medium abgeben. Die Semicon Cupla vom Typ SCT von Nitto Kohki hat einen Körper aus PTFE, arbeitet bis 0,2 MPa und wird im Reinraum gereinigt, montiert, geprüft und verpackt.

• Körper aus Polytetrafluorethylen (PTFE) mit hoher Beständigkeit gegen Chemikalien
• Aus den medienberührten Teilen lösen sich keine Metallionen, die Reinheit hochreiner Chemikalien bleibt erhalten
• Ventile in Muffe und Stecker sperren beim Trennen beidseitig ab, das Medium tritt nicht aus
• Alle Bauteile werden im Reinraum gereinigt, montiert, geprüft und verpackt
• Optionale Codierung über Passfedernut in 10 Mustern verhindert das Verbinden falscher Leitungen
• Betriebsdruck bis 0,2 MPa (2 bar) für Wasser, Luft, Gase und hochreine Chemikalien im Bereich +5 °C bis +50 °C

Technische Daten laut Herstellerkatalog

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; A = Länge der Schlauchtülle; C = Hülsenmaß; T = Gewinde oder Tüllengröße

Modelle der Baureihe SEMICON CUPLA SCT Type

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• SCT Typ: Für den Körper wird Polytetrafluorethylen (PTFE) verwendet.
• SCT Typ: Der Körper aus Polytetrafluorethylen (PTFE) bietet ausgezeichnete Chemikalienbeständigkeit.
• SCT Typ: Muffe und Stecker haben eingebaute automatische Absperrventile, die beim Trennen ein Ausströmen des Mediums verhindern.
• SCT Typ: Da sich aus den mediumberührten Teilen keine Metallionen lösen, ist eine hohe Zuverlässigkeit gewährleistet.
• SCT Typ: Alle Komponenten werden im Reinraum gereinigt, montiert, geprüft und anschließend verpackt.
• SCT Typ: Aus einer großen Auswahl an Größen lässt sich das passende Modell für Anwendung und Medium wählen.
• SCT Typ: Optionale Nutverriegelung gegen Fehlkupplung. 10 Nutmuster sind verfügbar.
• SCY Typ: Eine Dichtung aus fluorhaltigem Harz und eine Dichtung aus Perfluorelastomer verringern die erforderliche Kupplungskraft und sorgen für dichten Abschluss.

Baureihen im Vergleich

SEMICON CUPLA SCT Typ ist zu wählen, wenn die mediumberührten Teile keine Metallionen abgeben dürfen: Der Körper besteht aus PTFE, das Ventil aus PFA und der O-Ring aus FEP-ummanteltem Fluorkautschuk, bei gleichem Betriebsdruck von 0.2 MPa {2 kgf/cm2} und gleicher beidseitiger Absperrung wie beim SEMICON CUPLA SP Typ. Der SCT Typ deckt 1/4 Zoll bis 1 Zoll mit Innengewinde nach ISO Rc und NPT ab und bietet optional eine Nutverriegelung mit 10 Nutmustern gegen Fehlkupplung. Wird eine Ausführung mit Leckagereduzierung benötigt, bietet der SEMICON CUPLA SP Typ sie mit seinem SCAL Typ.

Werkstoffe und Dichtungen

Einsatzbereiche

• Chemikalienleitungen an Anlagen der Halbleiterfertigung
• Nassprozesse mit hochreinen Chemikalien, bei denen gelöste Metallionen stören
• Wasser- und Gasleitungen an Prozessanlagen bis 0,2 MPa
• Wechselstellen mit mehreren gleichartigen Leitungen, an denen die Passfedercodierung die Zuordnung sichert
• Anschlüsse in fünf Baugrößen von 1/4 Zoll bis 1 Zoll mit freiem Querschnitt von 12 mm² bis 225 mm²

Kompatibilität

Unterschiedliche Baugrößen sind untereinander nicht verbindbar. Ausführungen mit Rc-Innengewinde tragen zur Unterscheidung eine V-Nut am Körper, Ausführungen mit NPT-Innengewinde haben diese Nut weder an der Muffe noch am Stecker.

Normen und Konformität

Die Anschlüsse sind als Innengewinde Rc 1/4 bis Rc 1 oder als NPT-Gewinde von 1/4-18NPT bis 1-11.5NPT ausgeführt, der O-Ring der Muffe besteht aus FEP-ummanteltem Fluorkautschuk und das Ventil aus Fluorkunststoff.

Sicherheits- und Einsatzhinweise

• SCT Typ: Bei jeder Methode kann zu festes Anziehen das Gewinde beschädigen und zu Leckage führen; gehen Sie daher besonders sorgfältig vor.
• Lesen Sie vor dem Gebrauch unbedingt den Sicherheitshinweis am Ende dieses Katalogs sowie das den Produkten beiliegende Anleitungsblatt.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 145. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
