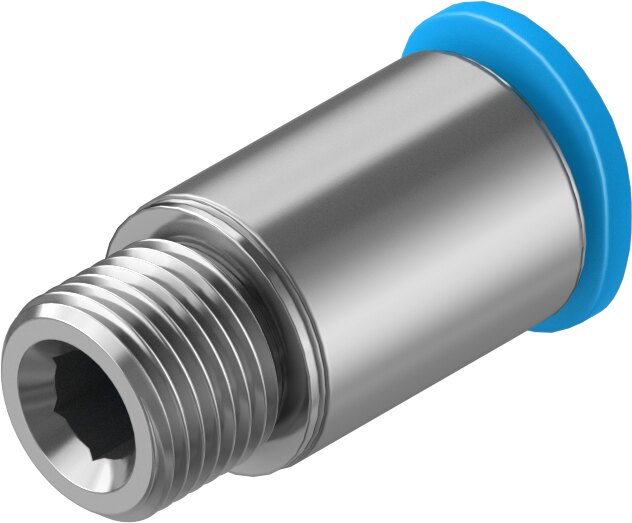

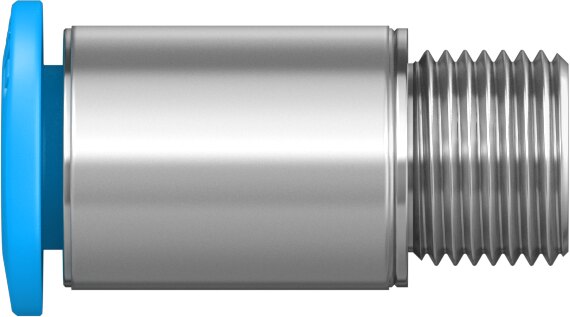

Steckverschraubung M7 auf Schlauch-Ø 1/4" QSM-M7-1/4-I-U-M - Festo 183740
In ein Gewinde M7 geschraubt, nimmt die Steckverschraubung QSM-M7-1/4-I-U-M von Festo einen Schlauch mit 1/4" Außen-Ø im Push-Pull-Prinzip auf. Ausgelegt für -0,95 bis 10 bar Betriebsdruck und 0 bis 60 °C Umgebung.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
-0,95 bis 10 bar Betriebsdruck im gesamten Temperaturbereich: Die Steckverschraubung QSM-M7-1/4-I-U-M ist für Gewinde M7 und Schlauch-Ø 1/4" ausgelegt und wird ohne Werkzeug gesteckt. Zulässige Umgebungstemperatur 0 bis 60 °C.
Vorteile
- Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
- Für Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK 1, Schlauchklemmsegment aus rostfreiem Stahl
- Nennweite 2,896 mm
- Einschraubzapfen mit Dichtring abgedichtet, Nenn-Anziehdrehmoment 3,35 Nm ± 20 %
- Umgebungstemperatur 0 bis 60 °C
Einsatz

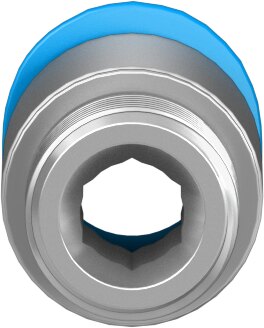

Baugröße Mini, passend für Schlauch-Ø 1/4". Angezogen wird die QSM-M7-1/4-I-U-M über Innensechskant SW4. Die Einbaulage ist beliebig. Die QSM-M7-1/4-I-U-M sitzt typischerweise im M7-Anschluss von Ventil, Zylinder oder Verteilerleiste.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QSM-M7-1/4-I-U-M |
| Festo-Teilenummer | 183740 |
| Baugröße | Mini |
| Nennweite | 2,896 mm |
| Dichtungsart am Einschraubzapfen | Dichtring |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,95 bis 10 bar |
| Maritime Klassifizierung | siehe Zertifikat |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Umgebungstemperatur | 0 bis 60 °C |
| Nenn-Anziehdrehmoment | 3,35 Nm |
| Toleranz zum Nenn-Anziehdrehmoment | ± 20 % |
| Befestigungsart | Innensechskant SW4 |
| Pneumatischer Anschluss 1 | Außengewinde M7 |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 1/4" |
| Farbe Lösering | grau |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | vernickelt |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 3,9 g |
| Hersteller | Festo |
| Hersteller-Nr. | QSM-M7-1/4-I-U-M |
| EAN | 4052568321932 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | M7 |
| Baugröße BG | Mini |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Gewindeart | Außengewinde |
| Serie | QSM |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | M7 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
