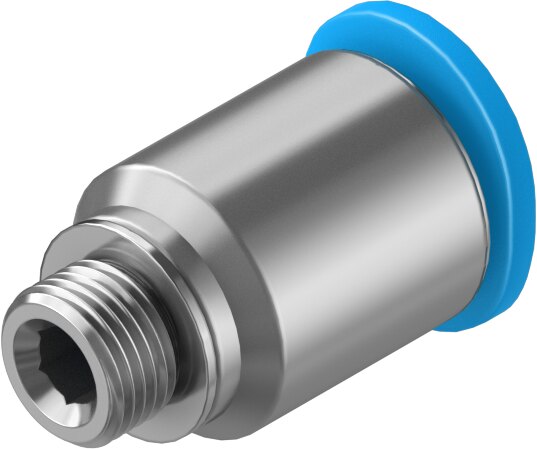

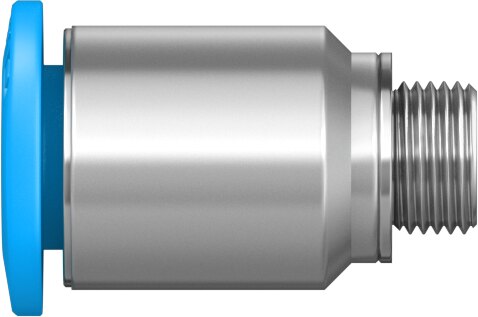

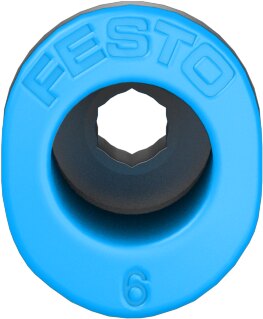

Steckverschraubung M5 auf Schlauch-Ø 1/4" QSM-M5-1/4-I-U-M - Festo 130591

Festo ✓ Originalprodukt Neuware

Mit der Steckverschraubung QSM-M5-1/4-I-U-M geht ein Schlauch mit Außen-Ø 1/4" ohne Werkzeug auf ein Gewinde M5. Zulässig sind -0,95 bis 10 bar bei 0 bis 60 °C Umgebungstemperatur.

Netto
6,23 €
zzgl. MwSt.
7,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-130591
Hersteller-Nr. QSM-M5-1/4-I-U-M
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

-0,95 bis 10 bar Betriebsdruck im gesamten Temperaturbereich: Die Steckverschraubung QSM-M5-1/4-I-U-M ist für Gewinde M5 und Schlauch-Ø 1/4" ausgelegt und wird ohne Werkzeug gesteckt. Zulässige Umgebungstemperatur 0 bis 60 °C.

Vorteile

  • Betriebsdruck -0,95 bis 10 bar im gesamten Temperaturbereich
  • Korrosionsbeständigkeitsklasse KBK 1, Schlauchklemmsegment aus rostfreiem Stahl
  • LABS-Konformität VDMA24364-B1/B2-L
  • Für Druckluft nach ISO 8573-1:2010 [7:-:-], geölter Betrieb möglich
  • Umgebungstemperatur 0 bis 60 °C
  • Einschraubzapfen mit Dichtring abgedichtet, Nenn-Anziehdrehmoment 1,33 Nm ± 20 %

Einsatz

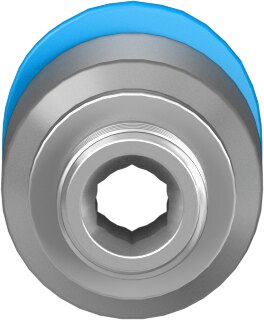

Als Baugröße Mini passt sie zu Schläuchen mit 1/4" Außendurchmesser. Angezogen wird die QSM-M5-1/4-I-U-M über Innensechskant SW2,5. Die Einbaulage ist beliebig. Eingeschraubt in Ventile, Zylinder oder Verteiler mit M5 führt die QSM-M5-1/4-I-U-M die Druckluft in die Schlauchleitung.

Technische Daten

MerkmalWert
TypQSM-M5-1/4-I-U-M
Festo-Teilenummer130591
BaugrößeMini
Nennweite2,489 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum BetriebsmediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur0 bis 60 °C
Nenn-Anziehdrehmoment1,33 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
BefestigungsartInnensechskant SW2,5
Pneumatischer Anschluss 1Außengewinde M5
Pneumatischer Anschluss 2für Schlauch Außen-Ø 1/4"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff Gehäusevernickelt
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht3,8 g
HerstellerFesto
Hersteller-Nr.QSM-M5-1/4-I-U-M
EAN4052568309527
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeM5
Baugröße BGMini
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
SerieQSM
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperaturbereich0-60 °C
Temperatur (max.)60
