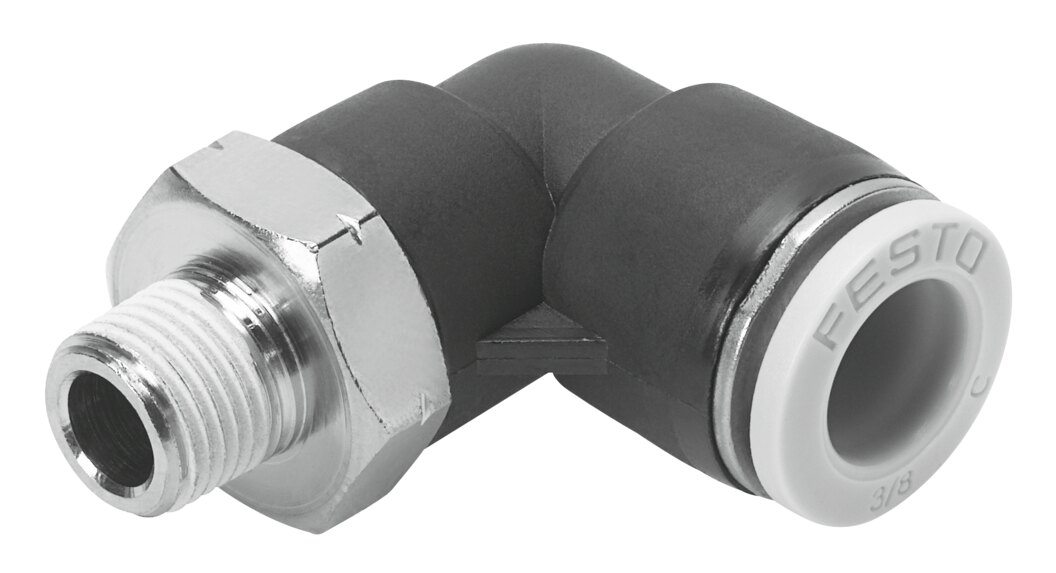

L-Steckverschraubung mit Außengewinde R3/8 für Schlauch-Außen-Ø 1/4" QBL-3/8-1/4-U-M - Festo 533241

Festo ✓ Originalprodukt Neuware

Die L-Steckverschraubung QBL-3/8-1/4-U-M schafft den Übergang vom Gewindeanschluss (Außengewinde R3/8) auf einen Schlauch mit Außen-Ø 1/4". Betriebsdruck max. 10 bar, Nennweite 4,496 mm, Gehäuse aus PBT. Einsetzbar bei Umgebungstemperaturen von 0 bis 60 °C. KBK 1, niedrige Korrosionsbeanspruchung.

Netto
3,43 €
zzgl. MwSt.
4,08 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-533241
Hersteller-Nr. QBL-3/8-1/4-U-M
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die L-Steckverschraubung QBL-3/8-1/4-U-M schafft den Übergang vom Gewindeanschluss (Außengewinde R3/8) auf einen Schlauch mit Außen-Ø 1/4". Nennweite 4,496 mm, Betriebsdruck max. 10 bar.

Vorteile

  • Außengewinde R3/8 mit Dichtbeschichtung
  • Anschluss für Schlauch-Außen-Ø 1/4"
  • Nennweite 4,496 mm
  • Betriebsdruck max. 10 bar
  • Gehäuse aus PBT, Korrosionsbeständigkeitsklasse 1
  • Umgebungstemperatur 0 bis 60 °C

Einsatz

Einsatzbeispiel QBL-3/8-1/4-U-M: Druckluftanschluss über Außengewinde R3/8 an Maschinen, deren Leitungen in Zollmaßen ausgeführt sind (Außen-Ø 1/4").

Technische Daten

MerkmalWert
TypQBL-3/8-1/4-U-M
Festo-Teilenummer533241
BaugrößeStandard
Nennweite4,496 mm
Dichtungsart am EinschraubzapfenBeschichtung
BauformL-Form
Betriebsdruck kompletter Temperaturbereichmax. 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Umgebungstemperatur0 bis 60 °C
Produktgewicht26,791 g
BefestigungsartAußensechskant SW17
Pneumatischer Anschluss 1Außengewinde R3/8
Pneumatischer Anschluss 2für Schlauch-Außen-Ø 1/4"
Farbe Löseringgrau
Werkstoff-HinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff GewindedichtungNBR
Werkstoff LöseringPOM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
HerstellerFesto
Hersteller-Nr.QBL-3/8-1/4-U-M
EAN4052568340667
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeR 3/8
DichtmaterialNBR
MediumDruckluft
BauartL-Form
GewindeartAußengewinde
Schlüsselweite [mm]17
Betriebsdruck max [bar]10
Pneumatischer AnschlussR3/8
Temperaturbereich0-60 °C
Temperatur (max.)60
