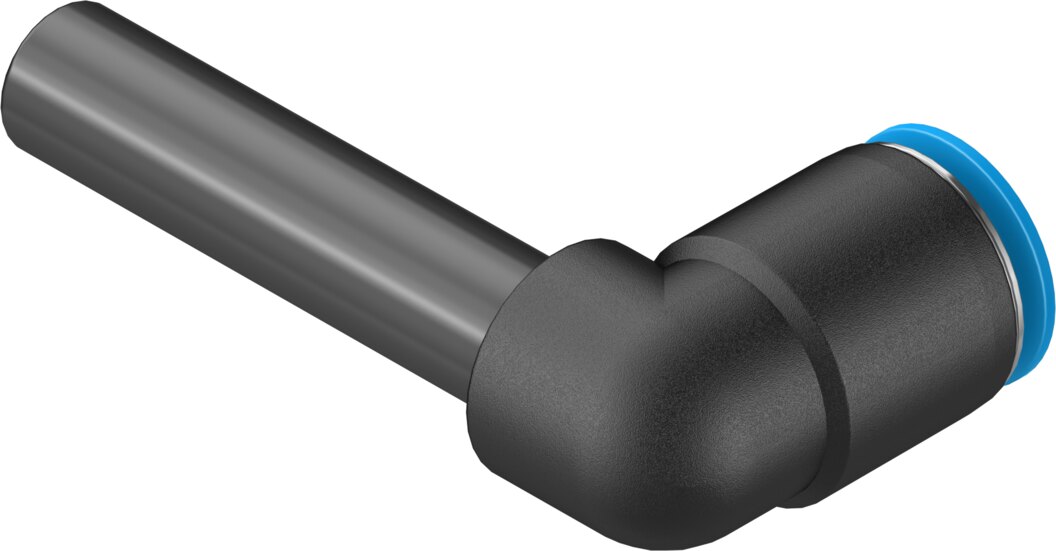

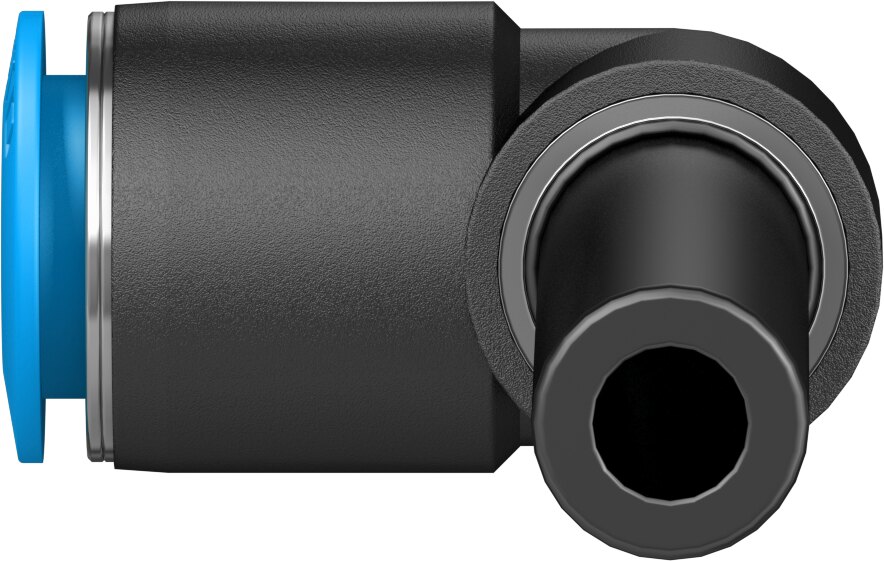

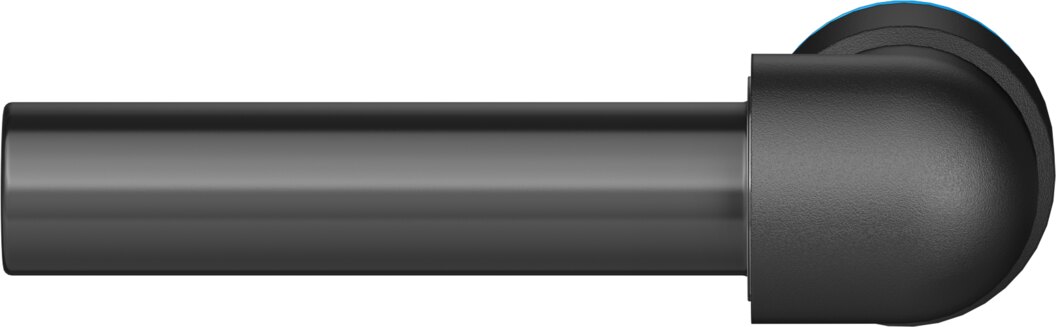

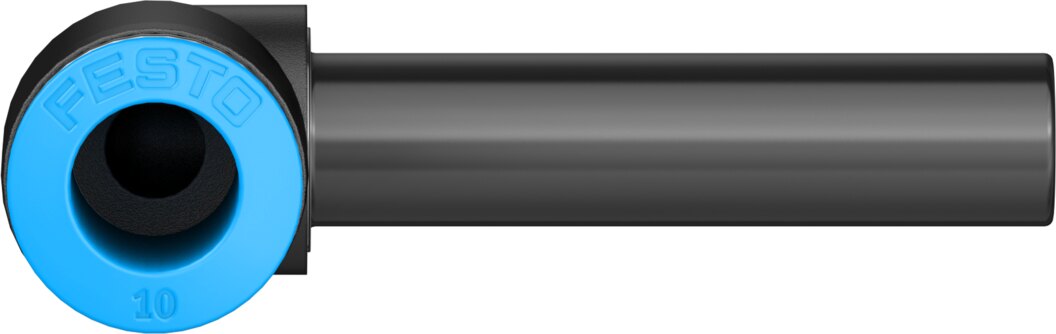

L-Steckverbindung mit Steckhülse Ø 3/8" für Schlauch-Ø 3/8" QSL-3/8HL-U - Festo 153661

Festo ✓ Originalprodukt Neuware

Die L-Steckverbindung QSL-3/8HL-U von Festo wird mit der Steckhülse Ø 3/8" in einen vorhandenen Steckanschluss gesteckt und führt rechtwinklig auf einen Schlauch mit Außen-Ø 3/8". Einsetzbar von -0,95 bis 10 bar und bei -10 bis 60 °C Umgebungstemperatur, also auch im Vakuum.

Netto
6,53 €
zzgl. MwSt.
7,77 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153661
Hersteller-Nr. QSL-3/8HL-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die L-Steckverbindung QSL-3/8HL-U von Festo wird mit der Steckhülse Ø 3/8" in einen vorhandenen Steckanschluss gesteckt und führt rechtwinklig auf einen Schlauch mit Außen-Ø 3/8". Zum Anschließen genügt es, den Schlauch (3/8") einzustecken, der graue Lösering gibt ihn wieder frei.

Vorteile

  • Druck und Vakuum -0,95 bis 10 bar, damit auch für Vakuum
  • Temperaturbereich zulässig von -10 bis 60 °C
  • Durchfluss Nennweite 5,6 mm
  • Halt und Dichtheit Klemmsegment aus hochlegiertem, rostfreiem Stahl, Schlauchdichtung aus NBR
  • LABS LABS-Konformität VDMA24364-B1/B2-L, relevant für Lackieranlagen

Einsatz

Die 90°-Führung entlastet den Schlauch (Schlauch-Ø 3/8") bei knappen Einbauverhältnissen an Zylindern und Ventilen. Ausgelegt für Druckluft nach ISO 8573-1:2010 [7:-:-] bei 5,6 mm Nennweite. Geölter Betrieb ist möglich. Der Grundkörper besteht aus PBT.

Technische Daten

MerkmalWert
TypQSL-3/8HL-U
Festo-Teilenummer153661
BaugrößeStandard
Nennweite5,6 mm
Einbaulagebeliebig
BauformL-Form, lang
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck kompletter Temperaturbereich-0,95 bis 10 bar
Maritime Klassifizierungsiehe Zertifikat
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Umgebungstemperatur-10 bis 60 °C
Produktgewicht11 g
Pneumatischer Anschluss 1Steckhülse Ø 3/8"
Pneumatischer Anschluss 2für Schlauch Außen-Ø 3/8"
Farbe Löseringgrau
WerkstoffhinweisRoHS konform
Werkstoff GehäusePBT
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,013 kg
HerstellerFesto
Hersteller-Nr.QSL-3/8HL-U
EAN4052568310486
Zolltarifnummer74122000
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
Nennweite DN [mm]5,6
Baugröße BGStandard
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
SerieQSL
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
