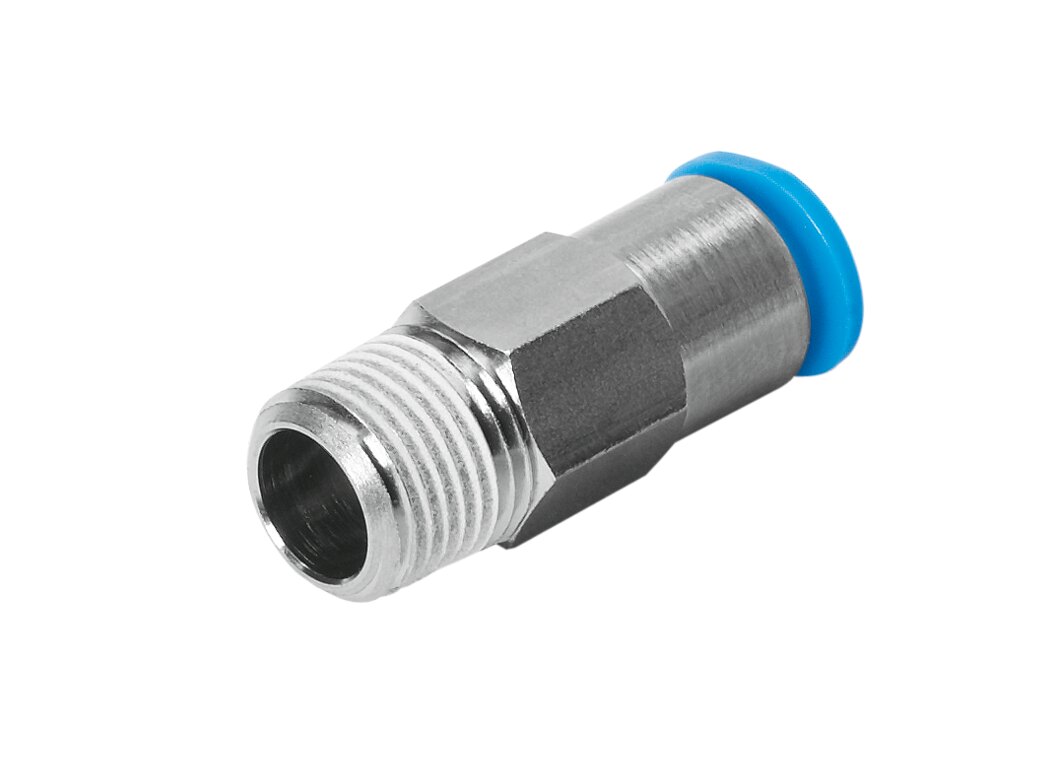

Steckverschraubung aus vernickeltem Messing mit Außengewinde 1/4 NPT für Schlauch-Außen-Ø 5/16" QB-1/4-5/16-U - Festo 533277
Die Steckverschraubung QB-1/4-5/16-U kombiniert Außengewinde 1/4 NPT mit einem Anschluss für Schlauch-Außen-Ø 5/16". Betriebsdruck -0,95 bis 10 bar, Vakuum eingeschlossen, Nennweite 6,401 mm, Gehäuse aus vernickeltem Messing. Zulässige Umgebungstemperatur: 0 bis 60 °C. RoHS-konform.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Steckverschraubung QB-1/4-5/16-U kombiniert Außengewinde 1/4 NPT mit einem Anschluss für Schlauch-Außen-Ø 5/16". Die Nennweite beträgt 6,401 mm, der Betriebsdruck -0,95 bis 10 bar.
Vorteile
- Außengewinde 1/4 NPT mit Dichtbeschichtung
- Anschluss für Schlauch-Außen-Ø 5/16"
- Nennweite 6,401 mm
- Betriebsdruck -0,95 bis 10 bar, auch für Vakuum
- Gehäuse aus vernickeltem Messing, Korrosionsbeständigkeitsklasse 1
- Lösen des Schlauchs per Push-Pull-Prinzip über den Lösering
Einsatz
Die QB-1/4-5/16-U eignet sich für Arbeits- und Steuerleitungen mit Außen-Ø 5/16", angeschlossen über Außengewinde 1/4 NPT.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | QB-1/4-5/16-U |
| Festo-Teilenummer | 533277 |
| Baugröße | Standard |
| Nennweite | 6,401 mm |
| Dichtungsart am Einschraubzapfen | Beschichtung |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck kompletter Temperaturbereich | -0,95 bis 10 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Umgebungstemperatur | 0 bis 60 °C |
| Produktgewicht | 14,714 g |
| Befestigungsart | Außensechskant 9/16, Innensechskant 1/4 |
| Pneumatischer Anschluss 1 | Außengewinde 1/4 NPT |
| Pneumatischer Anschluss 2 | für Schlauch-Außen-Ø 5/16" |
| Farbe Lösering | grau |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Messing, vernickelt |
| Werkstoff Gewindedichtung | PTFE |
| Werkstoff Lösering | POM |
| Werkstoff Schlauchdichtung | NBR |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Gewicht | 0,015 kg |
| Hersteller | Festo |
| Hersteller-Nr. | QB-1/4-5/16-U |
| EAN | 4052568341022 |
| Zolltarifnummer | 74122000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing vernickelt |
| Gewinde | NPT 1/4 |
| Dichtmaterial | NBR, PTFE |
| Medium | Druckluft |
| Gewindeart | Außengewinde |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
