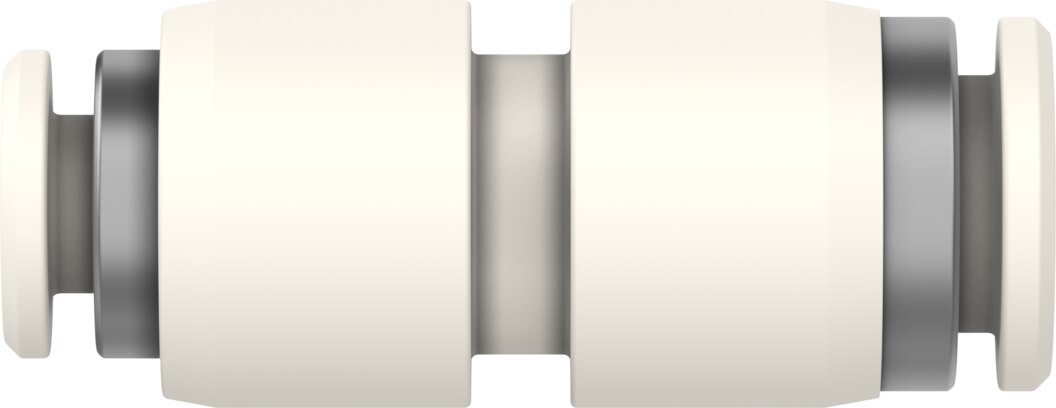

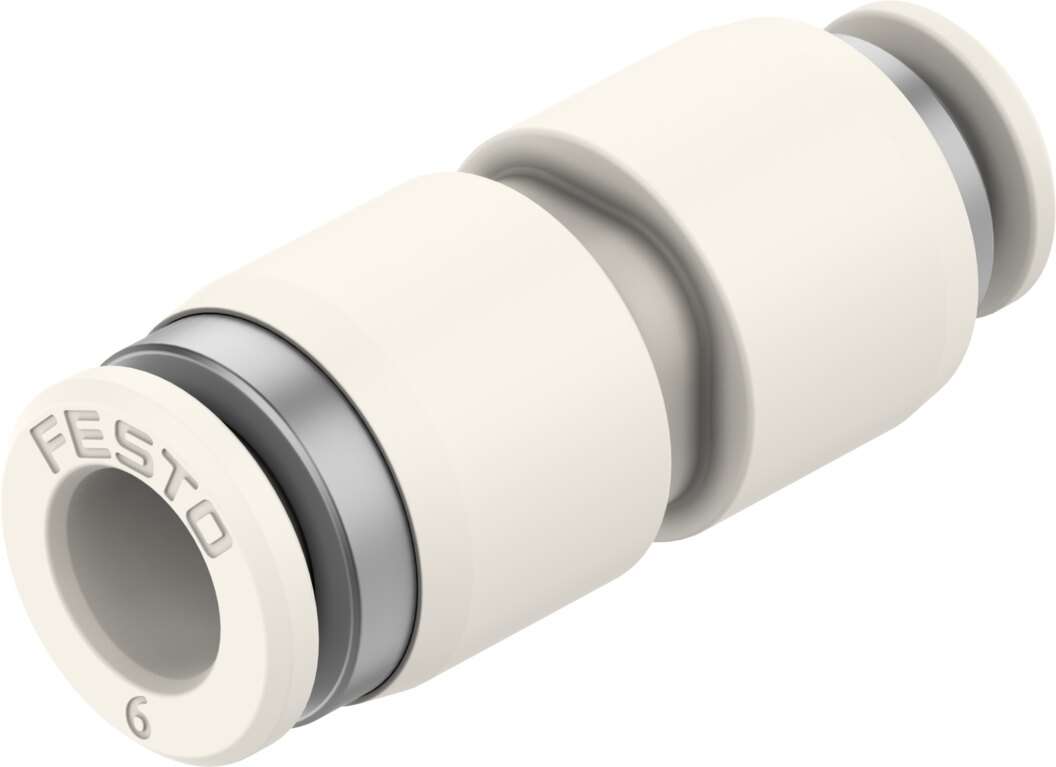

Gerade Steckverbindung für Schlauch-Außen-Ø 6 mm auf 4 mm, PVDF NPQO-D-Q6-Q4-P10 - Festo 8203314
Die gerade Steckverbindung NPQO-D-Q6-Q4-P10 verbindet einen Schlauch mit Außen-Ø 6 mm mit einem Schlauch mit Außen-Ø 4 mm. Für die NPQO-D-Q6-Q4-P10 gelten -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur. Das Gehäuse besteht aus PVDF, Korrosionsbeständigkeitsklasse KBK 2.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die gerade Steckverbindung NPQO-D-Q6-Q4-P10 verbindet einen Schlauch mit Außen-Ø 6 mm mit einem Schlauch mit Außen-Ø 4 mm. Für die NPQO-D-Q6-Q4-P10 gelten -0,9 bis 3 bar Betriebsdruck und 0 bis 60 °C Umgebungstemperatur.
Vorteile
- Vom Vakuum bis 3 bar Betriebsdruck -0,9 bis 3 bar im gesamten Temperaturbereich
- Temperaturabhängig bis 16 bar belastbar
- Umgebungstemperatur 0 bis 60 °CMediumstemperatur 0 bis 120 °C
- Push-Pull-Prinzip Schlauch einstecken, zum Lösen den weißen Lösering drücken
- Gehäuse aus PVDFKorrosionsbeständigkeitsklasse KBK 2
- Schlauchdichtung aus FPM (Fluorkautschuk)
Einsatz
NPQO-D-Q6-Q4-P10 eignet sich zum Verlängern, Reparieren und Reduzieren von Schlauchleitungen im Maschinenbau. Die NPQO-D-Q6-Q4-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff..
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | NPQO-D-Q6-Q4-P10 |
| Festo-Teilenummer | 8203314 |
| Nennweite | 3 mm |
| Schlaucheinstecktiefe | 15,6 mm |
| Hinweis zur Schlaucheinstecktiefe | Ø4 Tiefe 14,8 mm |
| Einbaulage | beliebig |
| Bauform | gerade Form |
| Konstruktiver Aufbau | Push-Pull-Prinzip |
| Betriebsdruck im gesamten Temperaturbereich | -0,9 bis 3 bar |
| Temperaturabhängiger Betriebsdruck | -0,9 bis 16 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Mediumstemperatur | 0 bis 120 °C |
| Umgebungstemperatur | 0 bis 60 °C |
| Biokompatibilität gemäß Norm | ISO 18562 |
| Sauerstoffeignung gemäß Norm | ASTM G 93, ISO 15001 |
| Verunreinigungsgrad Kohlenwasserstoffe maximal | 550 mg/m² |
| Produktgewicht | 6,37 g |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 6 mm |
| Pneumatischer Anschluss 2 | für Schlauch Außen-Ø 4 mm |
| Farbe Lösering | weiß |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | PVDF |
| Werkstoff Lösering | PVDF |
| Werkstoff O-Ring | FPM |
| Werkstoff Schlauchdichtung | FPM |
| Werkstoff Schlauchklemmsegment | hochlegierter Stahl rostfrei |
| Werkstoff Stützring | PVDF |
| Gewicht | 0,008 kg |
| Hersteller | Festo |
| Hersteller-Nr. | NPQO-D-Q6-Q4-P10 |
| EAN | 4052568659462 |
| Zolltarifnummer | 39174000 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PVDF |
| Nennweite DN [mm] | 3 |
| Dichtmaterial | FPM |
| Medium | Druckluft |
| Bauart | Push-Pull-Prinzip |
| Medientemperatur [°C] | 0 bis 120 |
| Betriebsdruck max [bar] | 3 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
