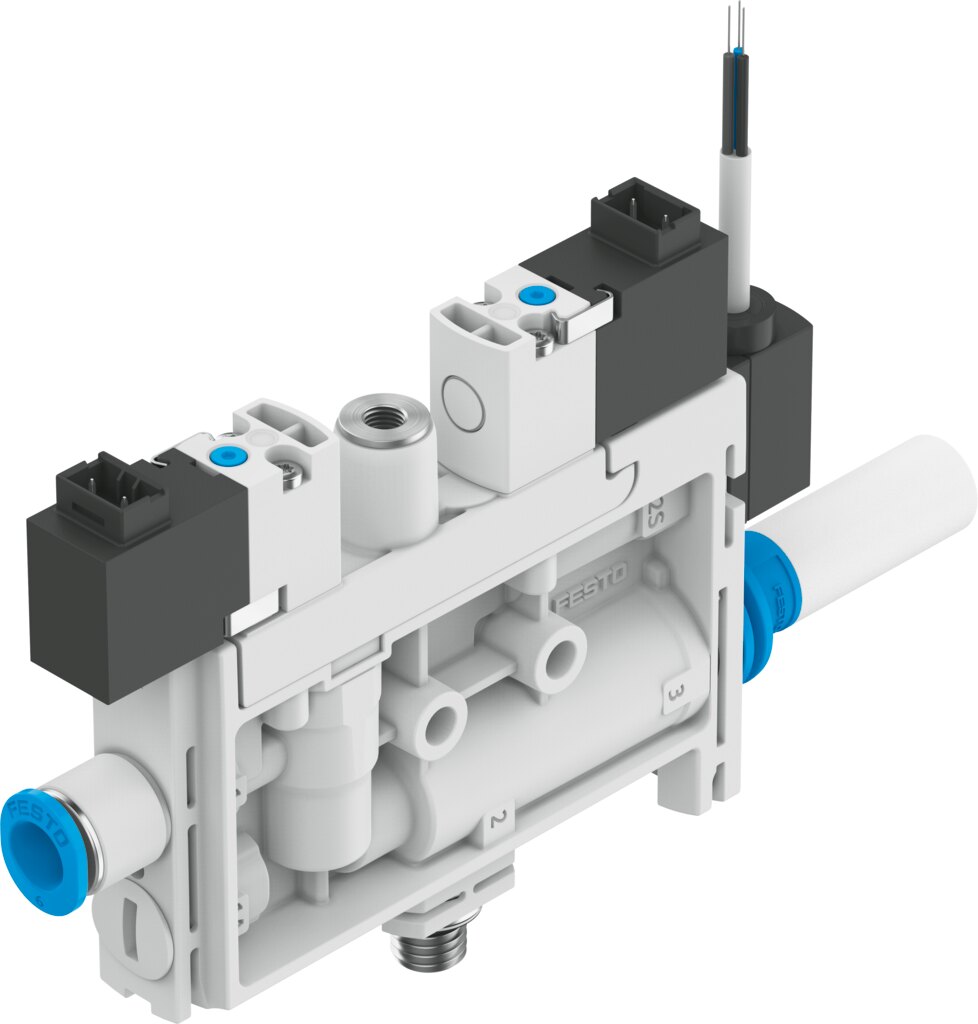

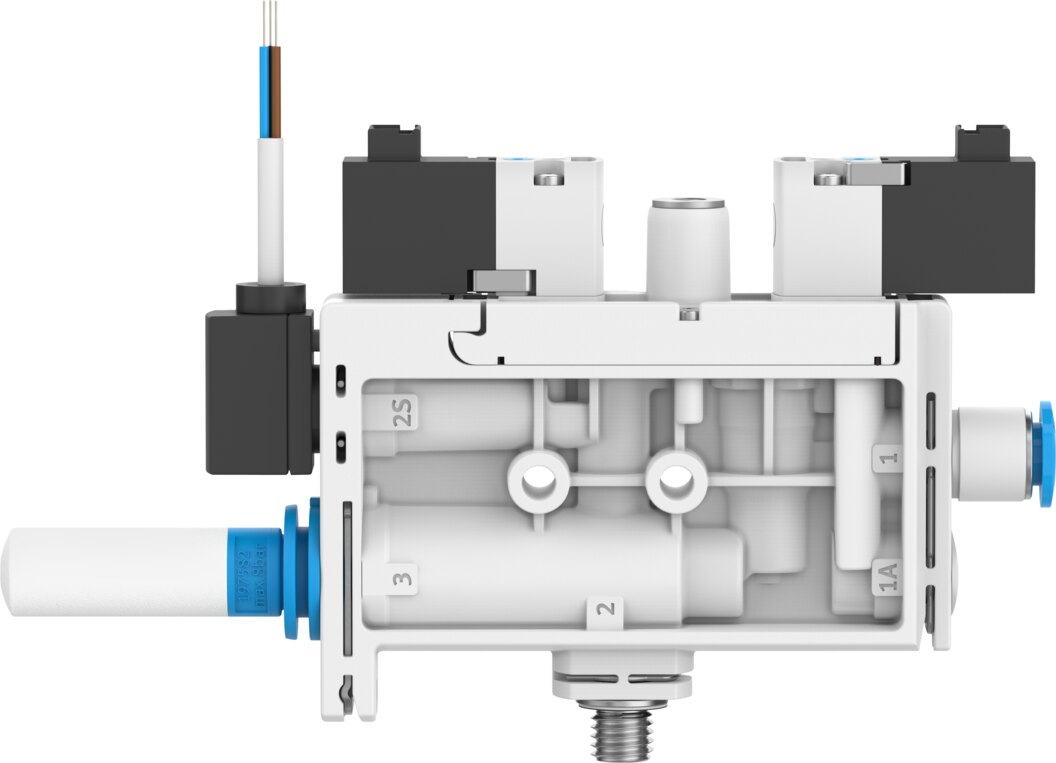

Vakuumsaugdüse T-Form mit Einschaltventil und Drucktransmitter Lavaldüse 0,95 mm Vakuum 92 % OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 - Festo 8129122
Mit Lavaldüse 0,95 mm erreicht die Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 bis zu 92 % Vakuum bei max. 21 l/min Saugvolumenstrom. Integrierte Funktionen: elektrischer Abwurfimpuls, Drossel, Drucktransmitter, elektrisches Einschaltventil und Filter. Das maximale Vakuum steht bereits bei 3,8 bar Betriebsdruck an.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Vakuumsaugdüse OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 arbeitet mit einer Lavaldüse von 0,95 mm und benötigt 2 bis 7 bar Betriebsdruck, Nennbetriebsdruck 4 bar. Ejektorcharakteristik: hohes Vakuum, Standard.
Vorteile
- Vakuum bis 92 %, erreicht bei 3,8 bar Betriebsdruck
- Saugvolumenstrom bis 21 l/min gegen Atmosphäre, bei 4 bar Betriebsdruck
- Vakuumüberwachung mit integriertem Drucktransmitter: Piezoresistiver Drucksensor
- Elektrik: Schutzart IP40, 24 V DC: 1,0 W
- Schalldruckpegel 68 dB(A) bei Nennbetriebsdruck, Schalldämpfer offen
- Saubere Fertigung: LABS-Konformität VDMA24364-B1/B2-L
Einsatz
Das hohe Vakuum passt zu dichten, glatten Werkstücken wie Blech, Glas oder Kunststoffplatten. Befestigungsart: mit Durchgangsbohrung. Geölter Betrieb ist nicht möglich.
Technische Daten
| Nennweite Lavaldüse | 0,95 mm |
|---|---|
| Rastermaß | 15 mm |
| Bauart Schalldämpfer | offen |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hohes Vakuum, Standard |
| Filterfeinheit | 40 µm |
| Handhilfsbetätigung | tastend |

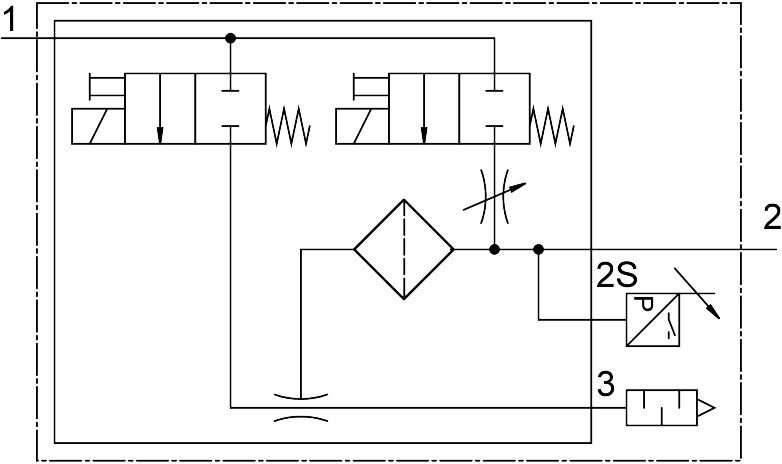

| Integrierte Funktion | Abwurfimpuls elektrisch, Drossel, Drucktransmitter, Einschaltventil elektrisch, Filter, Schalldämpfer offen |
| Konstruktiver Aufbau | T-Form |
| Ventilfunktion | geschlossen |
| Messverfahren | Piezoresistiver Drucksensor |
| Betriebsdruck für maximalen Saugvolumenstrom | 4 bar |
| Betriebsdruck | 2 bis 7 bar |
| Betriebsdruck für maximales Vakuum | 3,8 bar |
| Maximales Vakuum | 92 % |
| Nennbetriebsdruck | 4 bar |
| Maximaler Saugvolumenstrom gegen Atmosphäre | 21 l/min |
| Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls | 1 s |
| Analogausgang | 0 - 10 V |
| Betriebsspannungsbereich DC | 21,6 bis 26,4 V |
| Einschaltdauer | 100 % |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulassung | c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | 0 bis 50 °C |
| Schalldruckpegel bei Nennbetriebsdruck | 68 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 bis 50 °C |
| Produktgewicht | 88 g |
| Betriebsspannungsbereich DC Sensor | 18 bis 30 V |
| Druckmessbereich | -1 bis 0 bar |
| Elektrischer Anschluss Eingang, Funktion | Vakuumerzeugung |
| Elektrischer Anschluss Eingang, Anschlussart | 2x Stecker |
| Elektrischer Anschluss Eingang, Anschlusstechnik | Anschlussbild H |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss Eingang, Befestigungsart | Rastverriegelung |
| Elektrischer Anschluss Ausgang, Funktion | Sensor |
| Elektrischer Anschluss Ausgang, Anschlussart | Kabel |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | offenes Ende |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 3 |
| Leitungseigenschaft | energiekettentauglich |
| Kabeldurchmesser | 2,9 mm |
| Toleranz Kabeldurchmesser | ± 0,1 mm |
| Kabellänge | 2,5 m |
| Leiter-Nennquerschnitt | 0,14 mm² |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 6 mm |
| Pneumatischer Anschluss 3 | Schalldämpfer offen |
| Vakuumanschluss | M7 |
| Farbe Kabelmantel | grau |
| Werkstoff Anschlussgewinde | POM |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Filter | POM |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Kabelmantel | PVC |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | PA-verstärkt, PE |
| Werkstoff Schrauben | Stahl |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | OVEL-10-H-15-PQ-VM7-UA-C-A-V1V-H3 |
| EAN | 4052568555719 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| für Schlauch-Außen-Ø [mm] | 6 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | geschlossen |
| Durchfluss [l/min] | 21 |
| Filterfeinheit [µm] | 40 |
| Bauart | T-Form |
| Betriebsspannung | 24 V DC |
| Serie | OVEL |
| Betriebsdruck max [bar] | 7 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
