Vakuumsaugdüse mit Einschaltventil und Vakuumschalter Lavaldüse 1,4 mm Vakuum 93 % OVEM-14-H-BN-QO-OE-N-2P - Festo 539999

Festo ✓ Originalprodukt Neuware

Bis zu 93 % Vakuum und 50,5 l/min Saugvolumenstrom gegen Atmosphäre liefert die Vakuumsaugdüse OVEM-14-H-BN-QO-OE-N-2P aus Druckluft. Integrierte Funktionen: elektrisches Abwurfimpulsventil, Drossel, elektrisches Einschaltventil, Filter und elektrische Luftsparfunktion. Schutzart IP65, elektrischer Anschluss M12x1, Stecker.

Netto
762,82 €
zzgl. MwSt.
907,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-539999
Hersteller-Nr. OVEM-14-H-BN-QO-OE-N-2P
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

6 bar Nennbetriebsdruck, Lavaldüse 1,4 mm, Aufbau modular: Die Vakuumsaugdüse OVEM-14-H-BN-QO-OE-N-2P von Festo im Überblick. Ejektorcharakteristik: hohes Vakuum, Standard.

Vorteile

  • Vakuum bis 93 %, erreicht bei 3,6 bar Betriebsdruck
  • Saugvolumenstrom bis 50,5 l/min gegen Atmosphäre
  • Luftsparfunktion elektrisch: Druckluft wird nur bei Bedarf nachgeregelt
  • Elektrik: Schutzart IP65, Anschluss M12x1, Stecker, 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
  • Schalldruckpegel 77 dB(A) bei Nennbetriebsdruck, Schalldämpfer offen
  • Saubere Fertigung: LABS-Konformität VDMA24364-Zone III

Einsatz

Für dichte Oberflächen, an denen hohes Vakuum die Haltekraft bestimmt, etwa Bleche, Glas oder Folien auf glattem Träger. Befestigungsart: mit Durchgangsbohrung, mit Innengewinde, mit Zubehör. Geölter Betrieb ist nicht möglich.

Technische Daten

Nennweite Lavaldüse1,4 mm
Rastermaß20 mm
Bauart Schalldämpferoffen
Einbaulagebeliebig
Ejektorcharakteristikhohes Vakuum, Standard
Filterfeinheit40 µm
Handhilfsbetätigungtastend, zusätzlich über Bedientasten

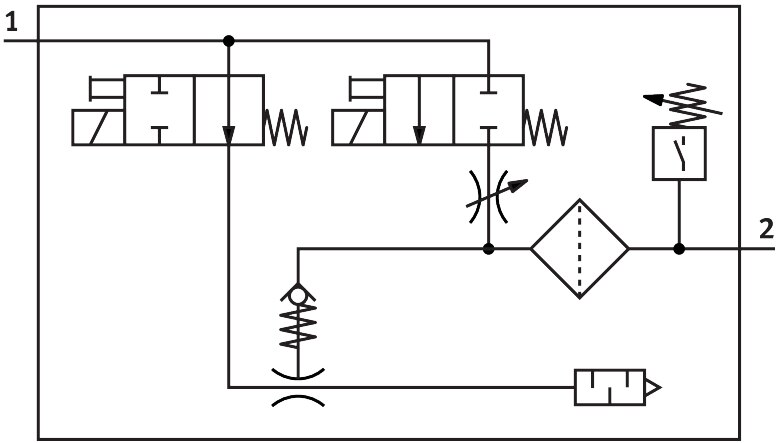

Integrierte FunktionAbwurfimpulsventil elektrisch, Drossel, Einschaltventil elektrisch, Filter, Luftsparfunktion elektrisch, Rückschlagventil, Schalldämpfer offen, Vakuumschalter
Konstruktiver Aufbaumodular
Kurzschlussfestigkeitja
MessgrößeRelativdruck
Messprinzippiezoresistiv
SchaltelementfunktionÖffner, Schließer
SchaltfunktionFenster-Komparator, Schwellwert-Komparator
Ventilfunktionoffen
Verpolungsschutzfür alle elektrischen Anschlüsse
Schalteingang nach NormIEC 61131-2
Anzeigeart4-stellig alphanumerisch, hintergrundbeleuchtetes LCD
Anzeigebereich-29,5 bis 0 inHg
Einstellbereich Hysterese-0,9 bis 0 bar
Einstellmöglichkeitenüber Display und Tasten
SchaltstellungsanzeigeLCD
Schaltzustandsanzeigeoptisch
Einstellbereich Schwellwerte-0,999 bis 0 bar
Betriebsdruck2 bis 8 bar
Betriebsdruck für maximales Vakuum3,6 bar
Maximales Vakuum93 %
Nennbetriebsdruck6 bar
Maximaler Saugvolumenstrom gegen Atmosphäre50,5 l/min
Belüftungszeit bei Nennbetriebsdruck0,2 s
Betriebsspannungsbereich DC20,4 bis 27,6 V
Einschaltdauer100 %
Induktive Schutzbeschaltungangepasst auf MZ-, MY-, ME-Spulen
Isolationsspannung50 V
Leerlaufstrom70 mA
Maximaler Ausgangsstrom100 mA
Reststrom0,1 mA
Schaltausgang2xPNP
Spannungsfall1,5 V
Spulenkennwerte24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
Stoßspannungsfestigkeit0,8 kV
Überlastfestigkeitvorhanden
Verschmutzungsgrad3
ZulassungRCM Mark, c UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur0 bis 50 °C
Relative Luftfeuchtigkeit5 - 85 %
Schalldruckpegel bei Nennbetriebsdruck77 dB(A)
SchutzartIP65
SchutzklasseIII
Umgebungstemperatur0 bis 50 °C
Maximales Anziehdrehmoment0,8 Nm mit Innengewinde, 2,5 Nm mit Durchgangsbohrung
Produktgewicht380 g
Druckmessbereich-1 bis 0 bar
Genauigkeit in ± % FS3 %FS
Wiederholbarkeit Schaltwert FS0,6 %
Schaltlogik EingängePNP (plusschaltend)
Elektrischer AnschlussM12x1, Stecker
Befestigungsartmit Durchgangsbohrung, mit Innengewinde, mit Zubehör
Pneumatischer Anschluss 1QS-5/16
Pneumatischer Anschluss 3Schalldämpfer integriert
VakuumanschlussQS-5/16
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff FangdüsePOM
Werkstoff FilterGewebe, PA, Sinterstahl
Werkstoff FiltergehäusePA-verstärkt
Werkstoff GehäuseAluminium-Druckguss, PA-verstärkt
Werkstoff RegulierschraubeStahl
Werkstoff SchalldämpferAluminium-Knetlegierung, PU-Schaum
Werkstoff SchraubenStahl
Werkstoff SichtscheibePA
Werkstoff Steckergehäusevernickelt
Werkstoff SteckkontakteMessing, vergoldet
Werkstoff StifteStahl
Werkstoff TastenfeldTPE-U
Werkstoff VerschraubungMessing, vernickelt
Gewicht0,7 kg
HerstellerFesto
Hersteller-Nr.OVEM-14-H-BN-QO-OE-N-2P
EAN4052568346621
Zolltarifnummer84141089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]1,4
DichtmaterialNBR
MediumDruckluft
Funktionoffen
Filterfeinheit [µm]40
Bauartmodular
Betriebsspannung24 V DC
SerieOVEM
Betriebsdruck max [bar]8
Temperaturbereich0-50 °C
Temperatur (max.)50
