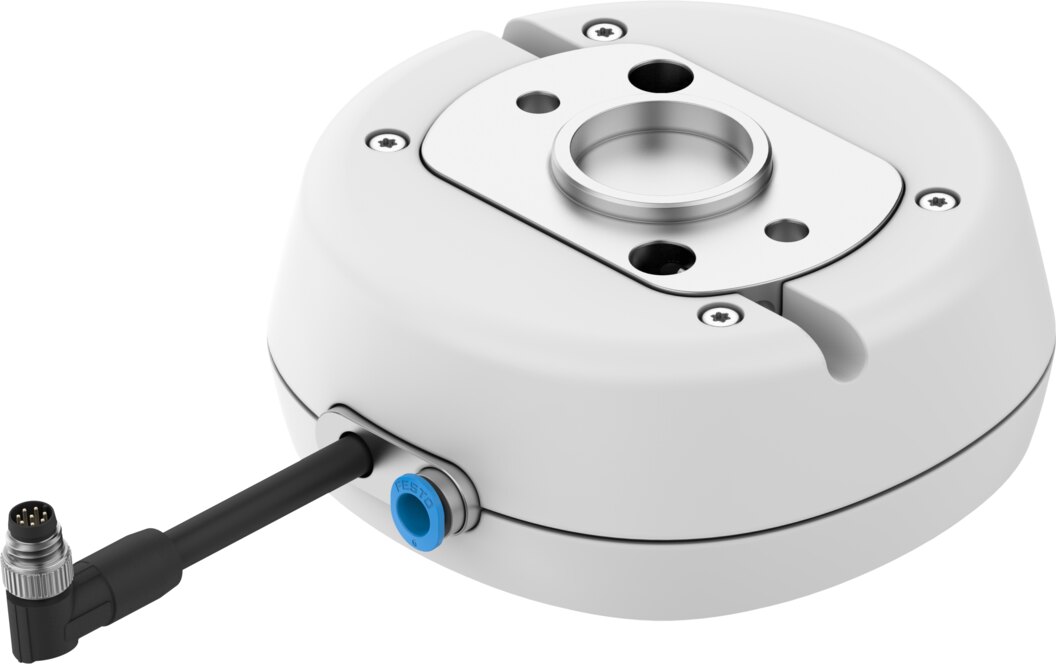

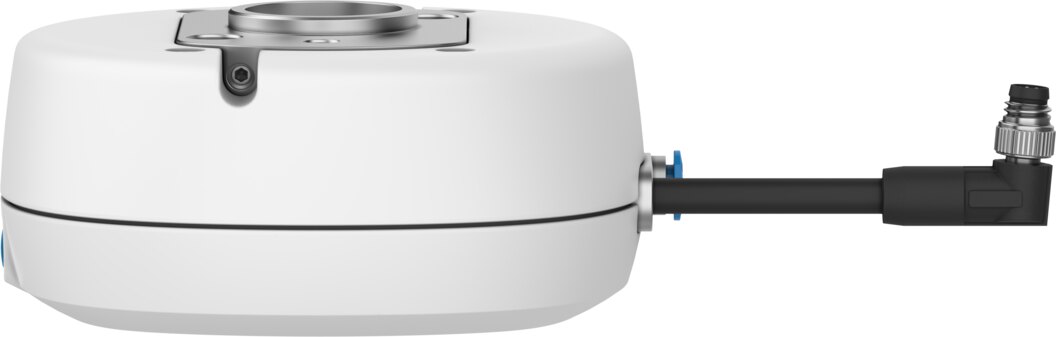

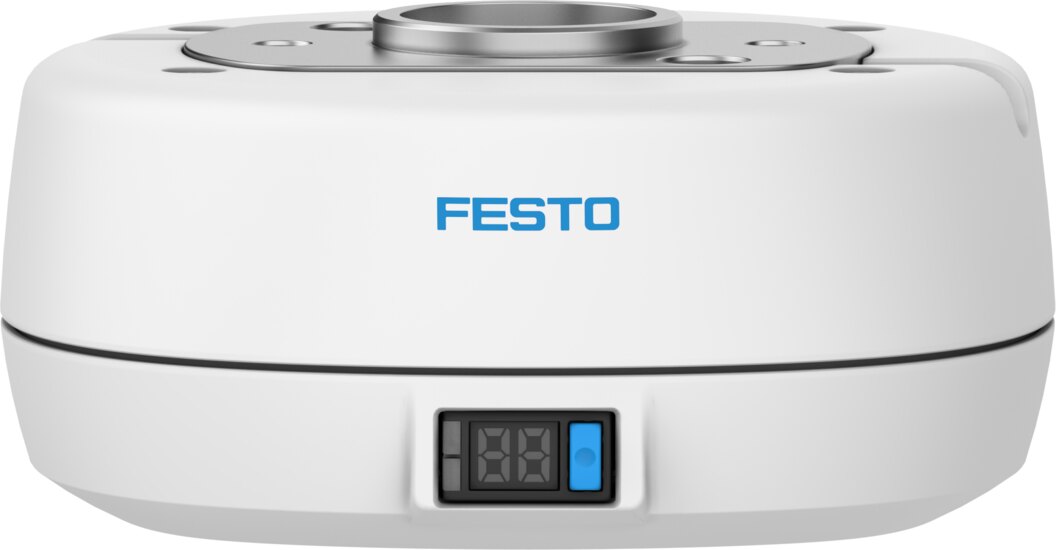

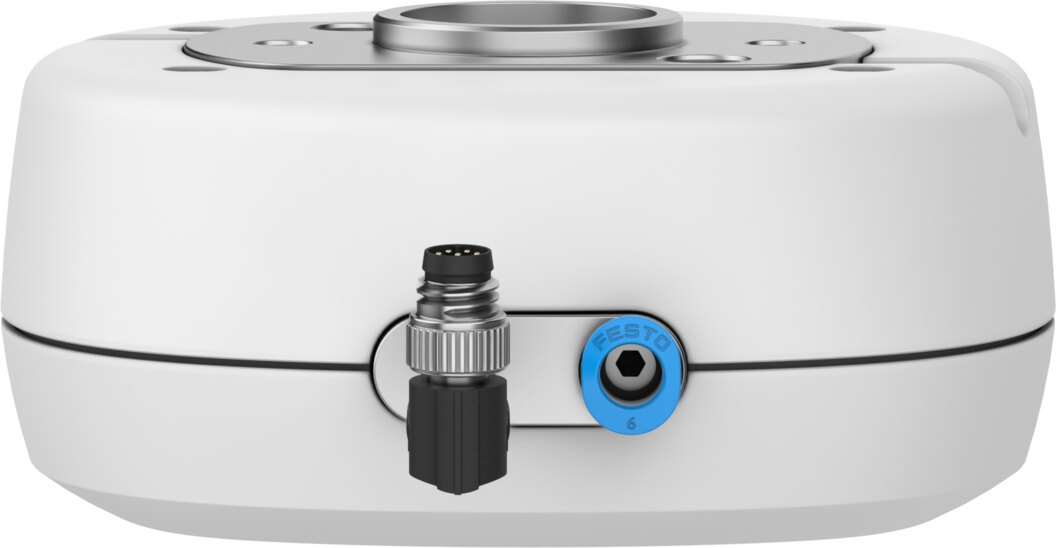

Vakuumsaugdüse OVEH-7-H-Q6-G18-UA-C-PNLK-R12-HRC - Festo 8205191
Netto
zzgl. MwSt.
1.970,64 € inkl. 19 % MwSt., zzgl. Versand
1.656,00 €
Artikel
FES-8205191
Hersteller-Nr.
OVEH-7-H-Q6-G18-UA-C-PNLK-R12-HRC
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Nennweite Lavaldüse | 0,7 mm |
|---|---|
| Bauart Schalldämpfer | offen |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hohes Vakuum, Standard |
| Filterfeinheit | 40 µm |
| Handhilfsbetätigung | keine |

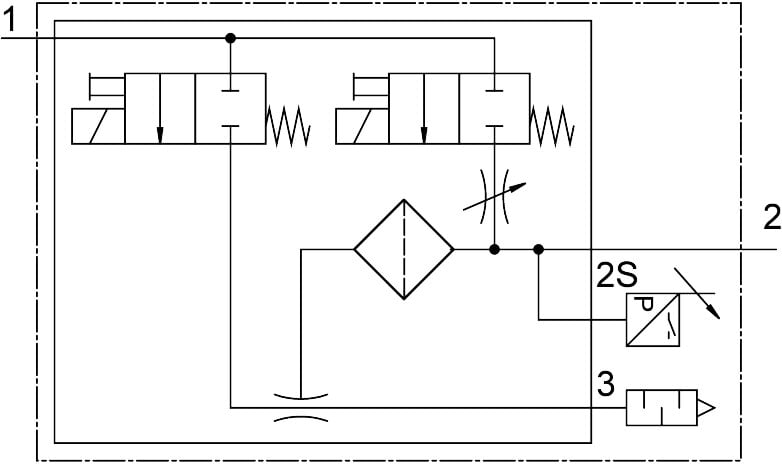

| Integrierte Funktion | Abwurfimpuls elektrisch, Drucksensor, Einschaltventil elektrisch, Filter, Schalldämpfer geschlossen |
| Konstruktiver Aufbau | Mensch-Roboter-Kollaboration (MRK) |
| Kurzschlussfestigkeit | ja |
| Messgröße | Druck |
| Messprinzip | piezoresistiv |
| Schaltelementfunktion | Öffner/Schließer umschaltbar |
| Schaltfunktion | Frei programmierbar |
| Ventilfunktion | geschlossen |
| Verpolungsschutz | ja |
| Messverfahren | Piezoresistiver Drucksensor mit Anzeige |
| Anzeigeart | LED-Anzeige, 2-stellig |
| Einstellmöglichkeiten | IO-Link, Teach-In, über Display und Tasten |
| Schaltzustandsanzeige | LED gelb |
| Betriebsdruck für max. Saugvolumenstrom | 4 bar |
| Betriebsdruck | 2 ... 7 bar |
| Betriebsdruck für max. Vakuum | 4,5 bar |
| Max. Vakuum | 92 % |
| Nennbetriebsdruck | 4 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 15 l/min |
| Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls | 1,2 s |
| Betriebsspannungsbereich DC | 21,6 ... 26,4 V |
| Einschaltdauer | 100% |
| Max. Ausgangsstrom | 100 mA |
| Schaltausgang | PNP/NPN umschaltbar |
| Spulenkennwerte | 24 V DC: 1,0 W |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | 0 ... 50 °C |
| Reinigungsempfehlung | Seifenlauge |
| Relative Luftfeuchtigkeit | max. 93 % bei 40 °C |
| Schalldruckpegel bei Nennbetriebsdruck | 48 dB(A) |
| Schallleistungspegel bei Nennbetriebsdruck | 60 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 ... 50 °C |
| Produktgewicht | 415 g |
| Druckmessbereich | -1 ... 0 bar |
| Genauigkeit in ± % FS | 1,5 %FS |
| Wiederholbarkeit Schaltwert FS | 0,3 % |
| Protokoll | IO-Link |
| IO-Link, Protokollversion | Device V 1.1 |
| IO-Link, Profil | Smart sensor profile |
| IO-Link, Funktionsklassen | Binärer Daten Kanal (BDC), Prozess Daten Variable (PDV), Identifikation, Diagnose, Teach channel |
| IO-Link, Communication mode | COM2 (38,4 kBaud) |
| IO-Link, SIO-Mode Unterstützung | Ja |
| IO-Link, Port class | A |
| IO-Link, Prozessdatenbreite OUT | 0 Byte |
| IO-Link, Prozessdatenbreite IN | 2 Byte |
| IO-Link, Prozessdateninhalt IN | 14 bit PDV (Druckmesswert), 2 bit BDC (Drucküberwachung) |
| IO-Link, minimale Zykluszeit | 3 ms |
| IO-Link, Datenspeicher benötigt | 0,5 byte |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Stecker |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 5 |
| Elektrischer Anschluss 1, Anschlussbild | 00997560 |
| Elektrischer Anschluss 1, Anziehdrehmoment | 0,2 Nm |
| Elektrischer Anschluss Eingang, Funktion | Spannungsversorgung, Vakuumerzeugung |
| Elektrischer Anschluss Ausgang, Funktion | Digitalausgang |
| Leitungseigenschaft | robotertauglich |
| Kabeldurchmesser | 5 mm |
| Toleranz Kabeldurchmesser | ± 1 mm |
| Kabellänge | 0,3 m |
| Manipulationssicherung | PIN-Code |
| Befestigungsart | mit Befestigungsbausatz, nach ISO 9409 |
| Pneumatischer Anschluss 1 | für Schlauch Außen-Ø 6 mm |
| Pneumatischer Anschluss 3 | Schalldämpfer offen |
| Vakuumanschluss | G1/8 |
| Hinweis zum Vakuumanschluss | weiteres Zubehör möglich |
| Farbe Kabelmantel | schwarz |
| Werkstoff Anschlussgewinde | Aluminium-Knetlegierung, eloxiert |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Filter | POM |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Hohlschraube | Aluminium-Knetlegierung |
| Werkstoff Kabelmantel | PVC |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | PA-verstärkt, PE |
| Werkstoff Schrauben | Stahl |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | OVEH-7-H-Q6-G18-UA-C-PNLK-R12-HRC |
| EAN | 4052568825089 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
