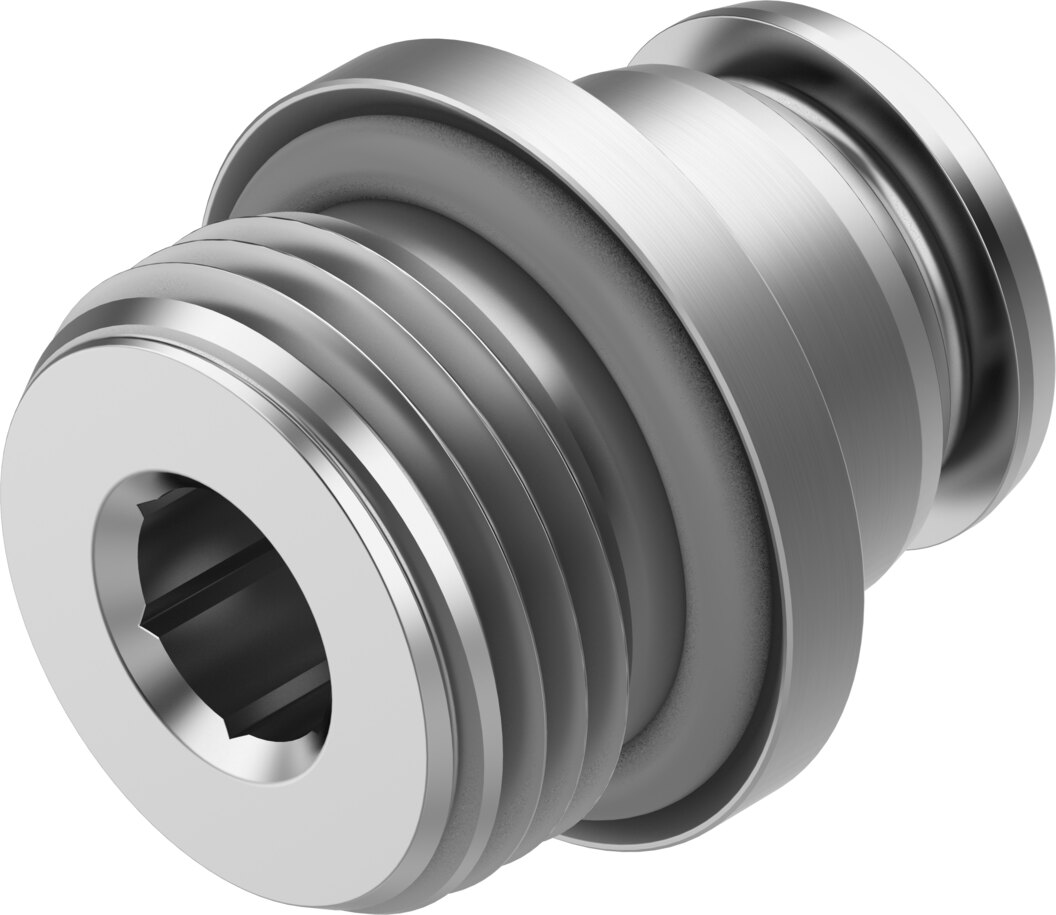

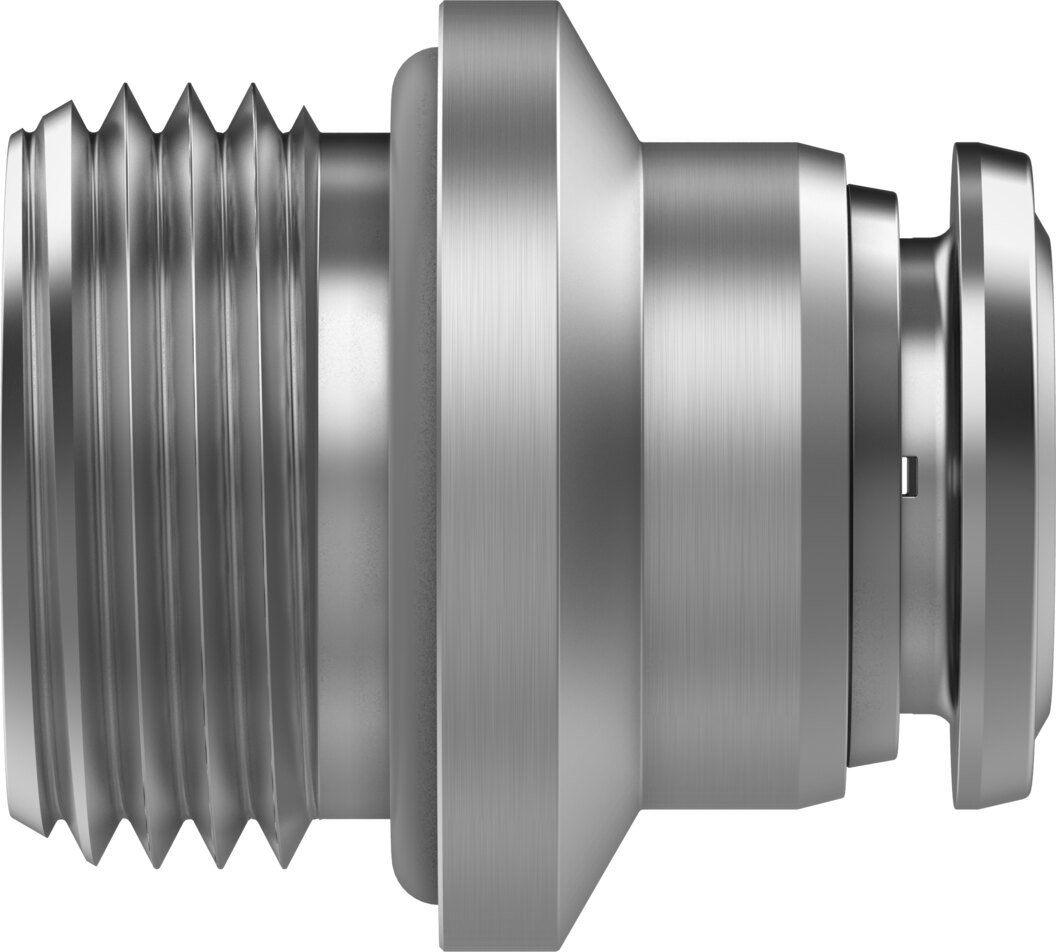

Gerade Steckverschraubung G3/8 auf Schlauch-Außen-Ø 8 mm, Edelstahl NPQR-DK-G38-Q8 - Festo 8086953

Festo ✓ Originalprodukt Neuware

NPQR-DK-G38-Q8 ist der gerade Übergang vom Gewinde G3/8 auf einen Schlauch mit Außen-Ø 8 mm. Einsatzgrenzen: -0,95 bis 16 bar und -20 bis 150 °C. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.

Netto
24,00 €
zzgl. MwSt.
28,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8086953
Hersteller-Nr. NPQR-DK-G38-Q8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

NPQR-DK-G38-Q8 ist der gerade Übergang vom Gewinde G3/8 auf einen Schlauch mit Außen-Ø 8 mm. Einsatzgrenzen: -0,95 bis 16 bar und -20 bis 150 °C.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Umgebungstemperatur -20 bis 150 °C
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den silbernen Lösering drücken
  • Gehäuse aus rostfreiem hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 4
  • Schlauchdichtung aus FPM (Fluorkautschuk)
  • Dichtring am Einschraubzapfen aus FPM

Einsatz

Typische Einsatzorte der NPQR-DK-G38-Q8 sind Ventile, Zylinder und Wartungsgeräte mit Anschluss G3/8. Die NPQR-DK-G38-Q8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-DK-G38-Q8
Festo-Teilenummer8086953
BaugrößeStandard
Nennweite6,3 mm
Schlaucheinstecktiefe16,8 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Nenn-Anziehdrehmoment9 Nm
Toleranz zum Nenn-Anziehdrehmoment± 20 %
Produktgewicht20,5 g
BefestigungsartInnensechskant SW6
Pneumatischer Anschluss 1Außengewinde G3/8
Pneumatischer Anschluss 2für Schlauch Außen-Ø 8 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,023 kg
HerstellerFesto
Hersteller-Nr.NPQR-DK-G38-Q8
EAN4052568455125
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 3/8
für Schlauch-Außen-Ø [mm]8
Nennweite DN [mm]6,3
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]6
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
