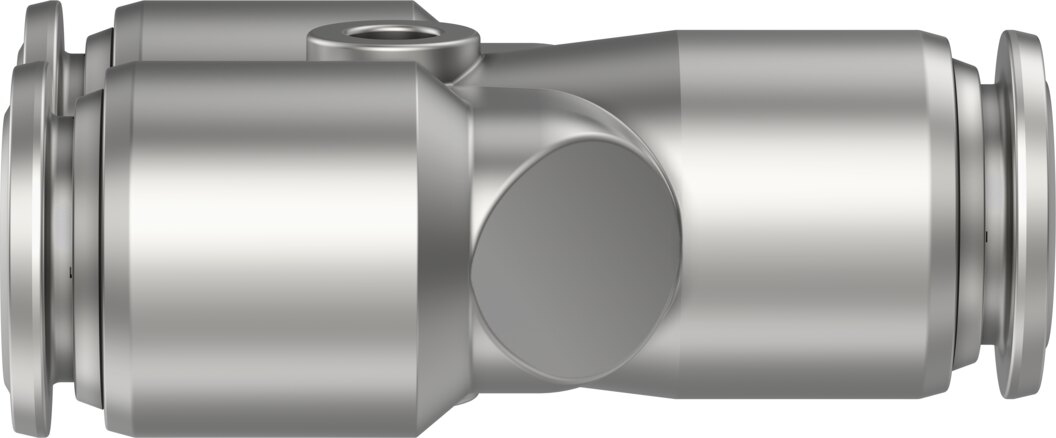

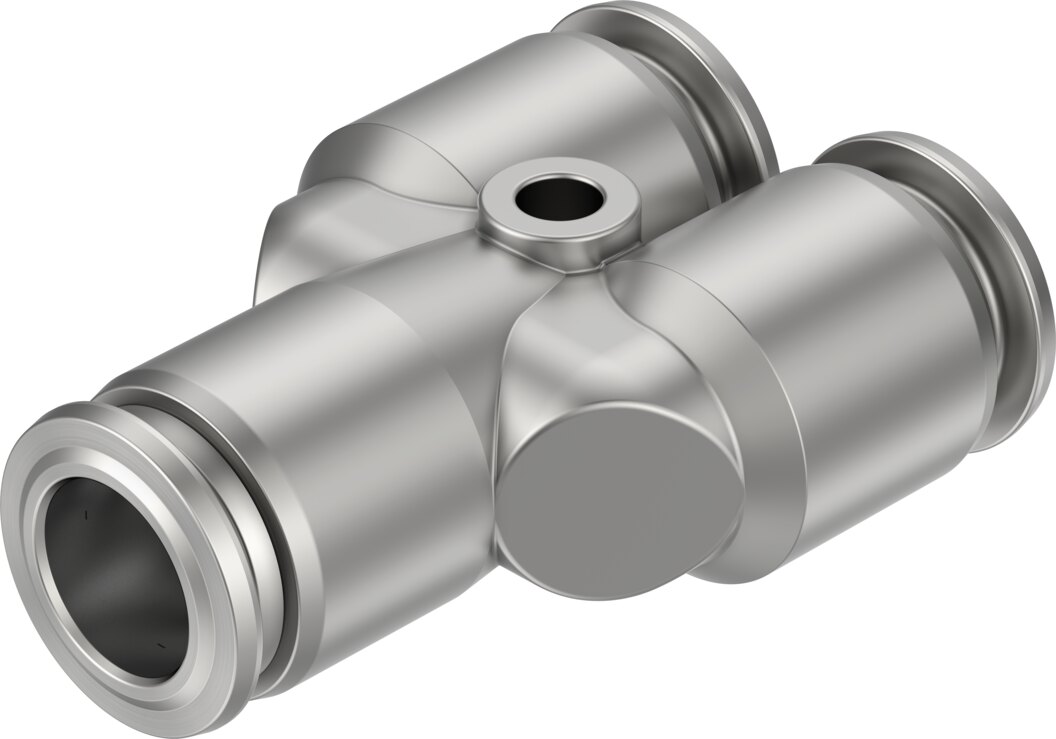

Y-Steckverbindung für Schlauch-Außen-Ø 10 mm, Edelstahl NPQR-Y-Q10-E - Festo 8085726

Festo ✓ Originalprodukt Neuware

Die Y-Steckverbindung NPQR-Y-Q10-E teilt eine Schlauchleitung mit Außen-Ø 10 mm Y-förmig in zwei Abgänge. Für die NPQR-Y-Q10-E gelten -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur. Mit NSF/ANSI 169 für den Lebensmittelbereich, auch für Wasser einsetzbar.

Netto
102,14 €
zzgl. MwSt.
121,55 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8085726
Hersteller-Nr. NPQR-Y-Q10-E
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Y-Steckverbindung NPQR-Y-Q10-E teilt eine Schlauchleitung mit Außen-Ø 10 mm Y-förmig in zwei Abgänge. Für die NPQR-Y-Q10-E gelten -0,95 bis 16 bar Betriebsdruck und -20 bis 150 °C Umgebungstemperatur.

Vorteile

  • Vom Vakuum bis 16 bar Betriebsdruck -0,95 bis 16 bar im gesamten Temperaturbereich
  • Lebensmittelbereich NSF/ANSI 169, siehe Konformitätserklärung
  • Auch für Wasser max. 7 bar bei 0 bis 80 °C
  • Umgebungstemperatur -20 bis 150 °C
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den silbernen Lösering drücken
  • Gehäuse aus rostfreiem hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 4

Einsatz

NPQR-Y-Q10-E kommt dort zum Einsatz, wo eine Leitung mehrere Verbraucher versorgt. Zugelassenes Medium der NPQR-Y-Q10-E: Druckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei), geölter Betrieb möglich.

Technische Daten

MerkmalWert
TypNPQR-Y-Q10-E
Festo-Teilenummer8085726
BaugrößeStandard
Schlaucheinstecktiefe19,5 mm
Einbaulagebeliebig
BauformY-Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 16 bar
Hinweis zum BetriebsdruckWasser: max. 7 bar bei 0 bis 80 °C
Zertifikat ausstellende StelleNSF C0556009
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-], Wasser (flüssig, eisfrei)
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK4 - besonders starke Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Lebensmitteltauglichkeitsiehe Konformitätserklärung, NSF/ANSI 169
Umgebungstemperatur-20 bis 150 °C
Produktgewicht65,2 g
Pneumatischer Anschluss 1für Schlauch Außen-Ø 10 mm
Pneumatischer Anschluss 2für Schlauch Außen-Ø 10 mm
Farbe Löseringsilber
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff Halteringhochlegierter Stahl rostfrei
Werkstoff Löseringhochlegierter Stahl rostfrei
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPPSU
Gewicht0,065 kg
HerstellerFesto
Hersteller-Nr.NPQR-Y-Q10-E
EAN4052568553388
Zolltarifnummer73072980
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
für Schlauch-Außen-Ø [mm]10
Baugröße BGStandard
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
Betriebsdruck max [bar]16
Temperaturbereich-20-150 °C
Temperatur (max.)150
