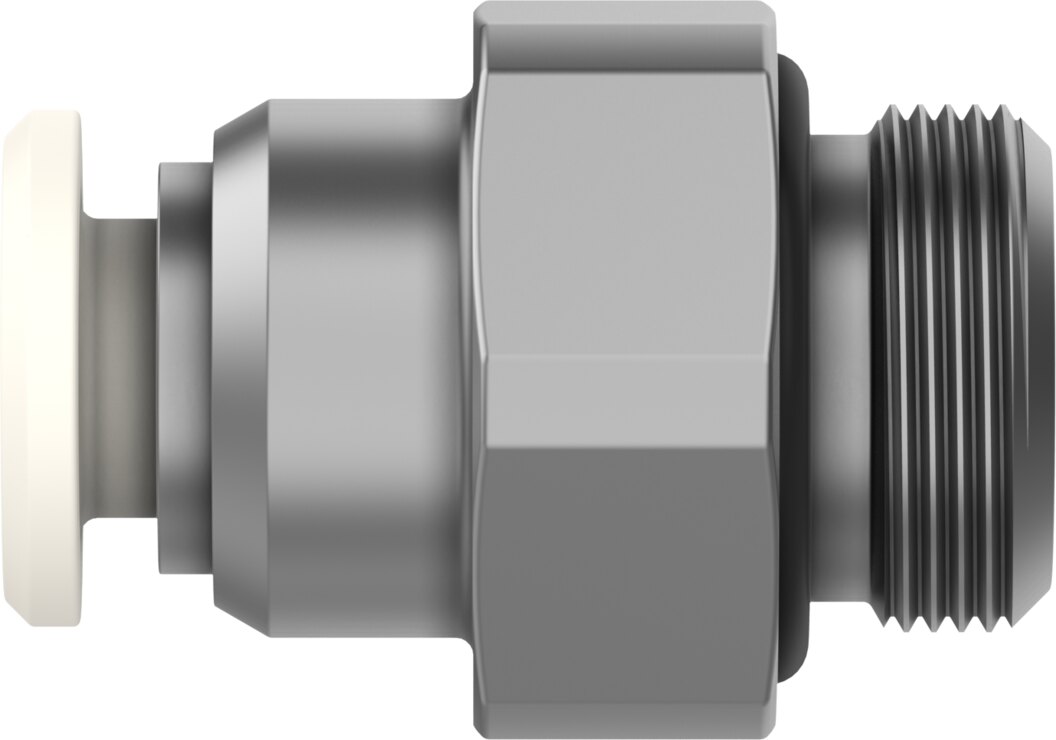

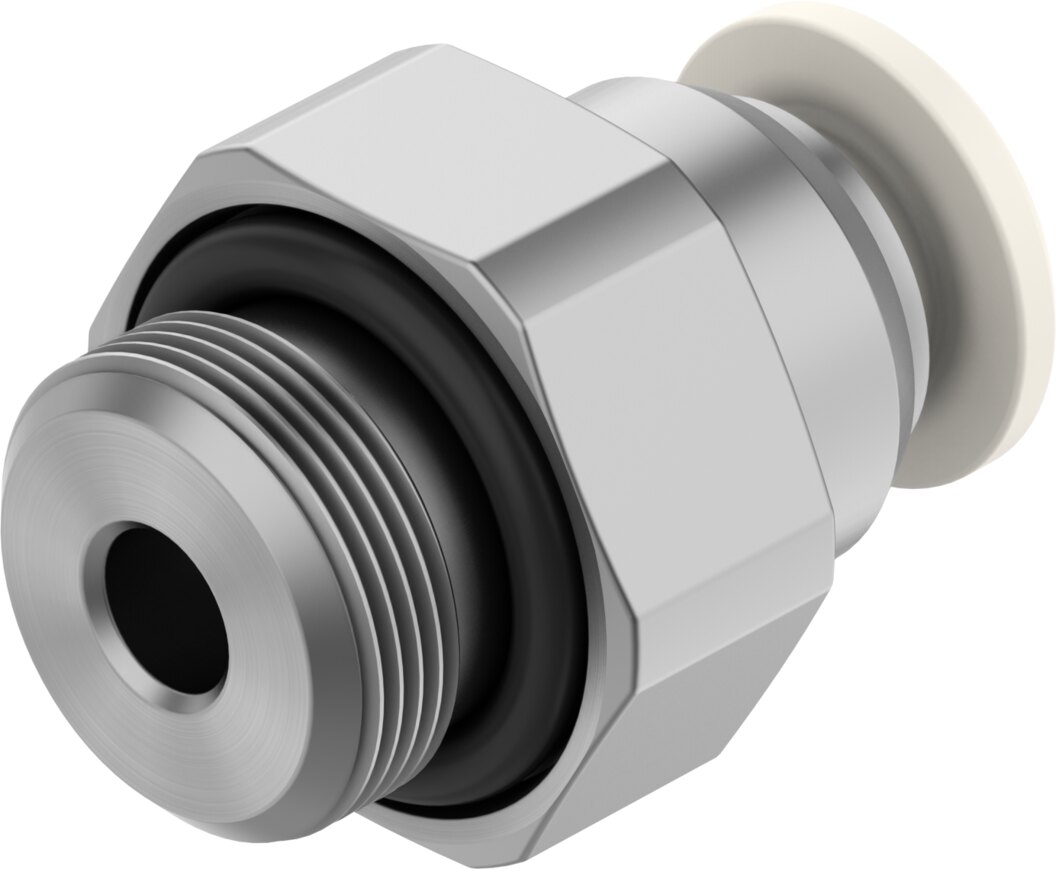

Gerade Steckverschraubung G1/8 auf Schlauch-Außen-Ø 4 mm, Edelstahl NPQO-D-G18-Q4-P10 - Festo 8203294

Festo ✓ Originalprodukt Neuware

NPQO-D-G18-Q4-P10 ist der gerade Übergang vom Gewinde G1/8 auf einen Schlauch mit Außen-Ø 4 mm. Die NPQO-D-G18-Q4-P10 ist für -0,9 bis 20 bar Betriebsdruck und 0 bis 120 °C Umgebungstemperatur ausgelegt. Für Sauerstoff nach ASTM G 93, ISO 15001 geeignet.

Netto
12,05 €
zzgl. MwSt.
14,34 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8203294
Hersteller-Nr. NPQO-D-G18-Q4-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

NPQO-D-G18-Q4-P10 ist der gerade Übergang vom Gewinde G1/8 auf einen Schlauch mit Außen-Ø 4 mm. Die NPQO-D-G18-Q4-P10 ist für -0,9 bis 20 bar Betriebsdruck und 0 bis 120 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 20 bar Betriebsdruck -0,9 bis 20 bar im gesamten Temperaturbereich
  • O-Ring am Einschraubzapfen aus FPM
  • LABS-konform nach VDMA24364-Zone III
  • Für Sauerstoff geeignet nach ASTM G 93, ISO 15001
  • Biokompatibel nach ISO 18562
  • Nennweite 3,2 mm

Einsatz

Die NPQO-D-G18-Q4-P10 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde G1/8 an. Die NPQO-D-G18-Q4-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff..

Technische Daten

MerkmalWert
TypNPQO-D-G18-Q4-P10
Festo-Teilenummer8203294
Nennweite3,2 mm
Schlaucheinstecktiefe14,8 mm
Dichtungsart am EinschraubzapfenO-Ring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,9 bis 20 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Kohlenstoffdioxid, Luft, Sauerstoff, Stickstoff
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lebensmitteltauglichkeitsiehe erweiterte Werkstoffinformation
Mediumstemperatur0 bis 120 °C
Umgebungstemperatur0 bis 120 °C
Biokompatibilität gemäß NormISO 18562
Sauerstoffeignung gemäß NormASTM G 93, ISO 15001
Verunreinigungsgrad Kohlenwasserstoffe maximal550 mg/m²
Max. Anziehdrehmoment6 Nm
Nenn-Anziehdrehmoment5 Nm
Toleranz zum Nenn-Anziehdrehmoment± 10 %
Produktgewicht8,8 g
Pneumatischer Anschluss 1Außengewinde G1/8
Pneumatischer Anschluss 2für Schlauch Außen-Ø 4 mm
Farbe Löseringweiß
Werkstoff Einschraubzapfenhochlegierter Stahl rostfrei
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungFPM
Werkstoff LöseringPVDF
Werkstoff O-RingFPM
Werkstoff SchlauchdichtungFPM
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Werkstoff StützringPVDF
Gewicht0,01 kg
HerstellerFesto
Hersteller-Nr.NPQO-D-G18-Q4-P10
EAN4052568659165
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/8
für Schlauch-Außen-Ø [mm]4
Nennweite DN [mm]3,2
DichtmaterialFPM
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Medientemperatur [°C]0 bis 120
Betriebsdruck max [bar]20
Temperatur (max.)120
