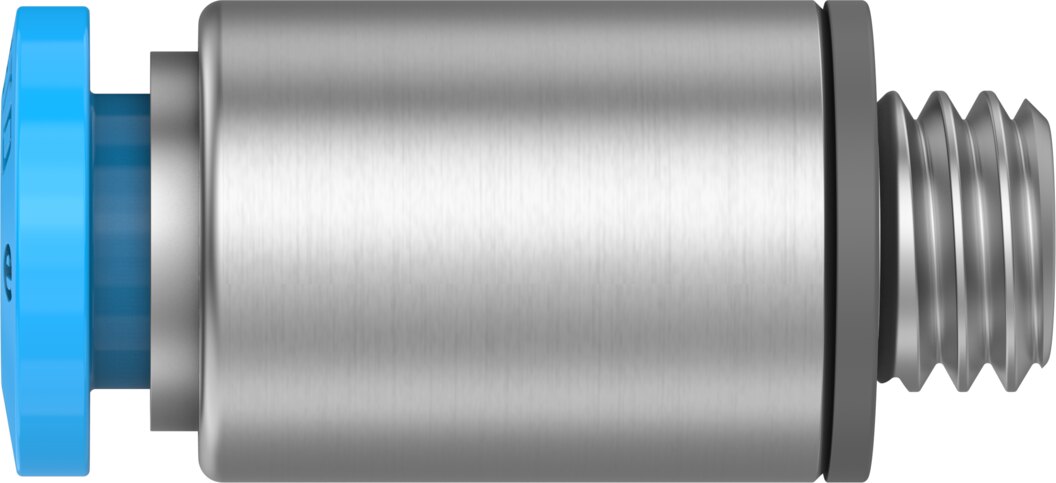

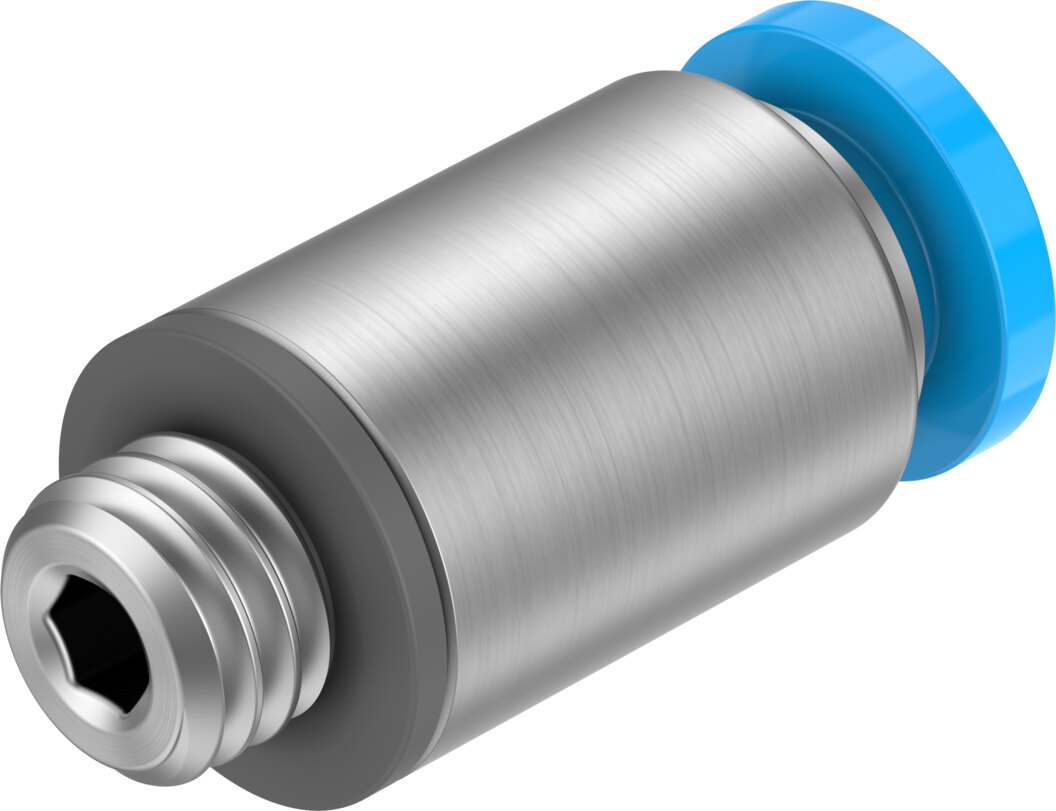

Gerade Steckverschraubung M5 auf Schlauch-Außen-Ø 4 mm, Edelstahl NPQE-DK-M5-Q4-F1A-P10 - Festo 8144595

Festo ✓ Originalprodukt Neuware

Die gerade Steckverschraubung NPQE-DK-M5-Q4-F1A-P10 verbindet einen Schlauch mit Außen-Ø 4 mm direkt mit einem Anschluss M5. Die NPQE-DK-M5-Q4-F1A-P10 ist für -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Netto
5,24 €
zzgl. MwSt.
6,24 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8144595
Hersteller-Nr. NPQE-DK-M5-Q4-F1A-P10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die gerade Steckverschraubung NPQE-DK-M5-Q4-F1A-P10 verbindet einen Schlauch mit Außen-Ø 4 mm direkt mit einem Anschluss M5. Die NPQE-DK-M5-Q4-F1A-P10 ist für -0,95 bis 8 bar Betriebsdruck und -5 bis 60 °C Umgebungstemperatur ausgelegt.

Vorteile

  • Vom Vakuum bis 8 bar Betriebsdruck -0,95 bis 8 bar im gesamten Temperaturbereich
  • Baugröße MiniProduktgewicht 2,66 g
  • Umgebungstemperatur -5 bis 60 °C
  • Push-Pull-Prinzip Schlauch einstecken, zum Lösen den blauen Lösering drücken
  • Gehäuse aus rostfreiem hochlegiertem StahlKorrosionsbeständigkeitsklasse KBK 1
  • Schlauchdichtung aus NBR

Einsatz

Die NPQE-DK-M5-Q4-F1A-P10 schließt Schlauchleitungen an Ventile, Antriebe und Verteiler mit Gewinde M5 an. Die NPQE-DK-M5-Q4-F1A-P10 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich..

Technische Daten

MerkmalWert
TypNPQE-DK-M5-Q4-F1A-P10
Festo-Teilenummer8144595
BaugrößeMini
Nennweite2,5 mm
Dichtungsart am EinschraubzapfenDichtring
Einbaulagebeliebig
Bauformgerade Form
Konstruktiver AufbauPush-Pull-Prinzip
Betriebsdruck im gesamten Temperaturbereich-0,95 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Nenn-Anziehdrehmoment0,8 Nm
Toleranz zum Nenn-Anziehdrehmoment± 5 %
Produktgewicht2,66 g
BefestigungsartInnensechskant SW2,5
Pneumatischer Anschluss 1Außengewinde M5
Pneumatischer Anschluss 2für Schlauch Außen-Ø 4 mm
Farbe Löseringblau
WerkstoffhinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoff GewindedichtungNBR, hochlegierter Stahl rostfrei
Werkstoff LöseringPOM
Werkstoff SchlauchdichtungNBR
Werkstoff Schlauchklemmsegmenthochlegierter Stahl rostfrei
Gewicht0,003 kg
HerstellerFesto
Hersteller-Nr.NPQE-DK-M5-Q4-F1A-P10
EAN4052568581107
Zolltarifnummer73072910
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeM5
für Schlauch-Außen-Ø [mm]4
Nennweite DN [mm]2,5
Baugröße BGMini
DichtmaterialNBR
MediumDruckluft
BauartPush-Pull-Prinzip
GewindeartAußengewinde
Schlüsselweite [mm]2,5
Betriebsdruck max [bar]8
Temperaturbereich-5-60 °C
Temperatur (max.)60
