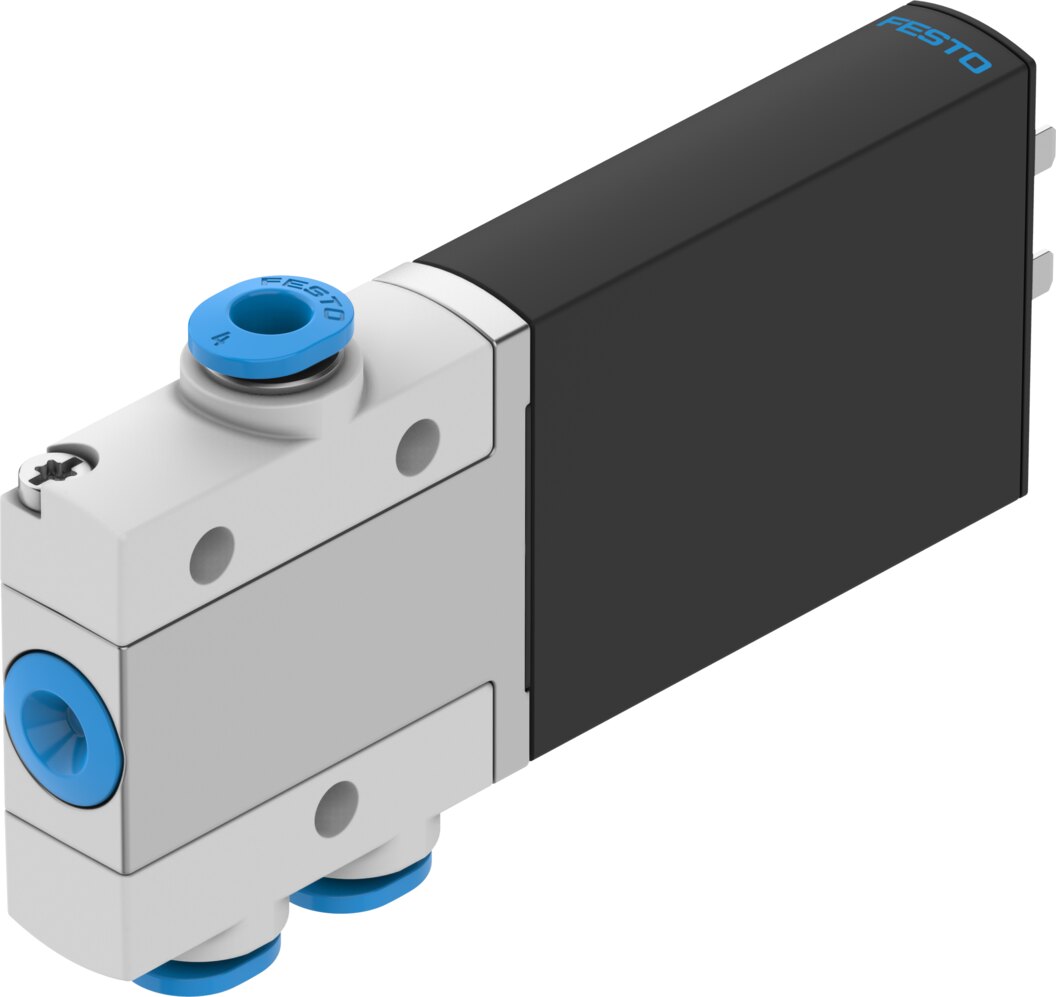

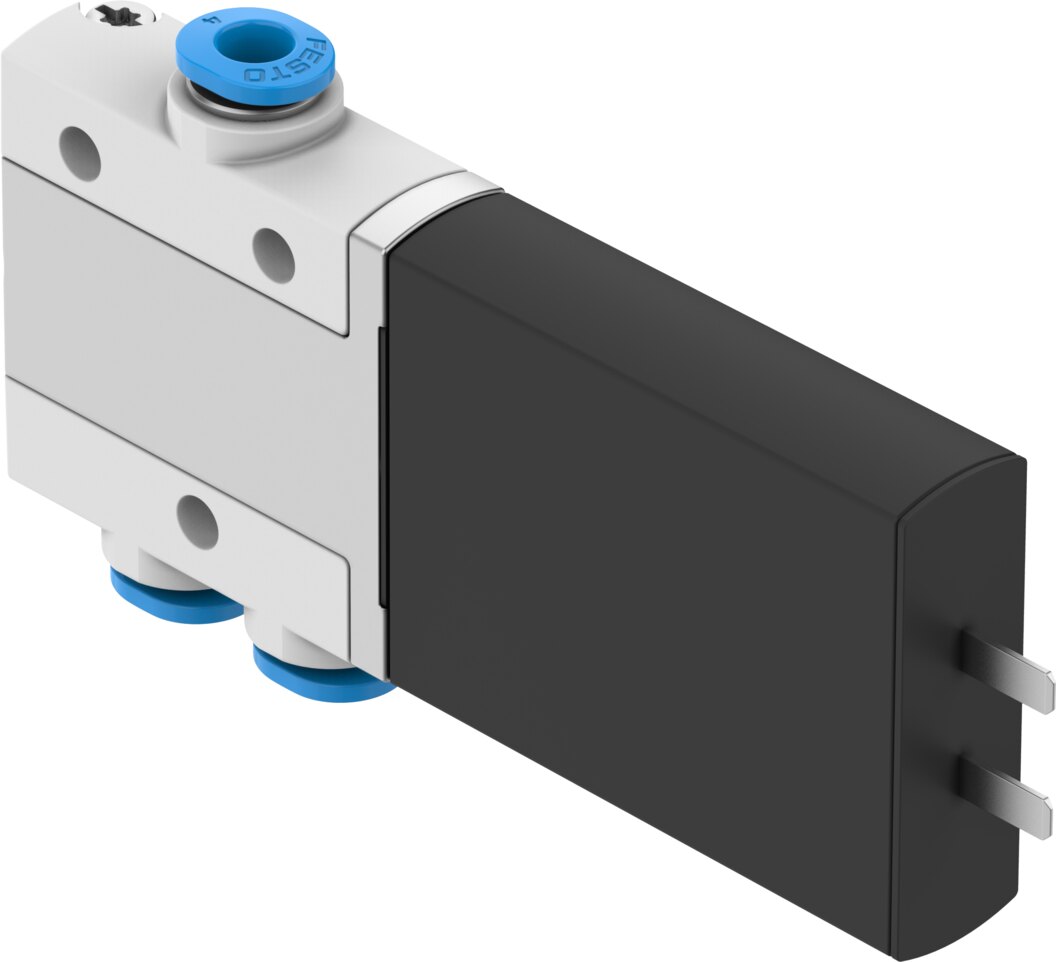

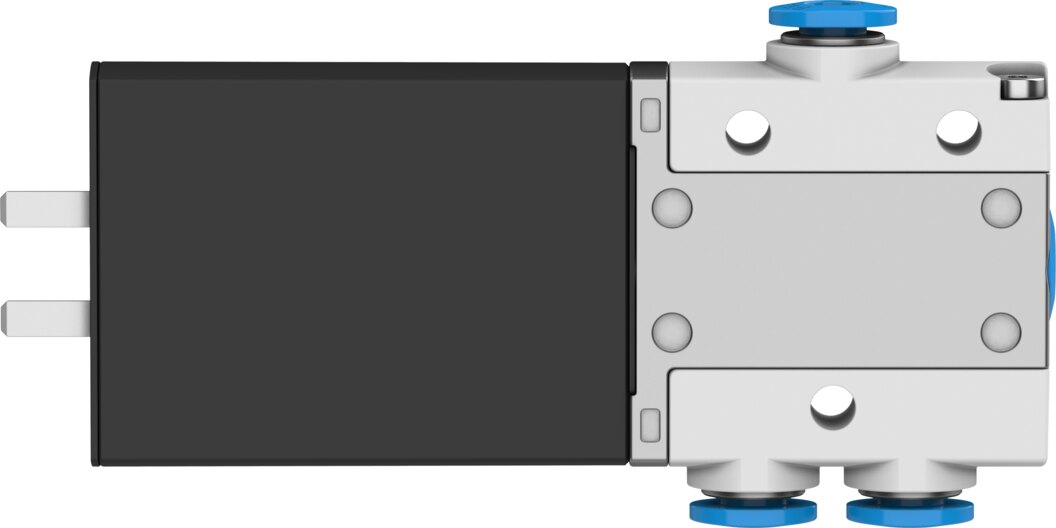

Magnetventil 3/2 geschlossen monostabil QS-4 MHE2-M1H-3/2G-QS-4 - Festo 196134
Magnetventil MHE2-M1H-3/2G-QS-4 als 3/2-Wegeventil (geschlossen, monostabil) mit 100 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: -0,9 bis 8 bar Betriebsdruck, Anschluss QS-4 und Baubreite 10 mm. Schaltzeiten 7 ms ein und 3,5 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil MHE2-M1H-3/2G-QS-4 arbeitet als 3/2-Wegeventil (geschlossen, monostabil) und erreicht 100 l/min Normalnenndurchfluss bei -0,9 bis 8 bar Betriebsdruck. In direktgesteuertr Bauweise kommen Anschluss QS-4, Baubreite 10 mm und 24 V DC Betriebsspannung hinzu.
Vorteile
- Durchfluss: 100 l/min Normalnenndurchfluss bei nur 10 mm Baubreite
- Druckbereich: -0,9 bis 8 bar, auch für Vakuum
- Schaltzeiten: 7 ms ein, 3,5 ms aus
- Taktfrequenz: bis 130 Hz
- Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
- Temperatur: -5 bis 60 °C Umgebung
Einsatz
Die Schaltfrequenz bis 130 Hz passt zu schnellen Taktaufgaben wie Ausblasen oder Sortieren. Befestigung: mit Durchgangsbohrung, Rastermaß 14 mm. Das MHE2-M1H-3/2G-QS-4 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | MHE2-M1H-3/2G-QS-4 |
|---|---|
| Festo-Teilenummer | 196134 |
| Ventilfunktion | 3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Baubreite | 10 mm |
| Normalnenndurchfluss | 100 l/min |
| Pneumatischer Arbeitsanschluss | QS-4 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | -0,9 bis 8 bar |
| Konstruktiver Aufbau | druckentlastetes Sitzventil |
| Rückstellart | mechanische Feder |
| Schutzart | IP65 |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 2 mm |
| Rastermaß | 14 mm |
| Hinweis zum Rastermaß | Mindestabstand zwischen den Ventilen beträgt 4 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | direkt |
| Strömungsrichtung | reversibel mit Einschränkungen |
| Überdeckung | negative Überdeckung |
| Betriebsdruck reversibel | -0,9 bis 1 bar |
| Max. Schaltfrequenz | 130 Hz |
| Schaltzeit aus | 3,5 ms |
| Schaltzeit ein | 7 ms |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 2,88 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Produktgewicht | 60 g |
| Elektrischer Anschluss | 2-polig, Stecker |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | QS-4 |
| Pneumatischer Anschluss 2 | QS-4 |
| Pneumatischer Anschluss 3 | QS-4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Zink-Druckguss, beschichtet |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,07 kg |
| Gewicht | 0,07 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MHE2-M1H-3/2G-QS-4 |
| EAN | 4052568080914 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 2 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 100 |
| Bauart | druckentlastetes Sitzventil |
| Serie | MHE2 |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | QS-4 |
| Temperaturbereich | -5-60 °C |
