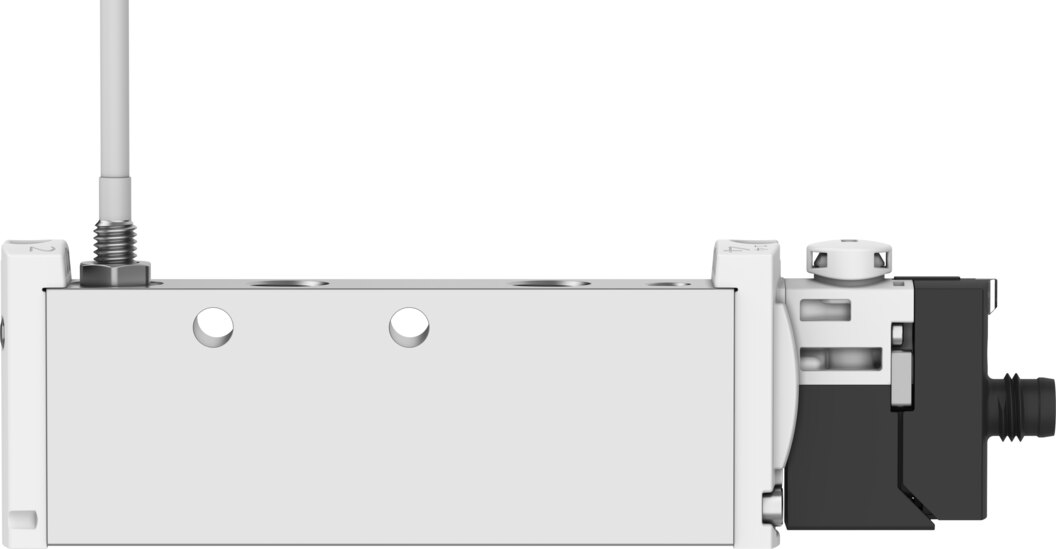

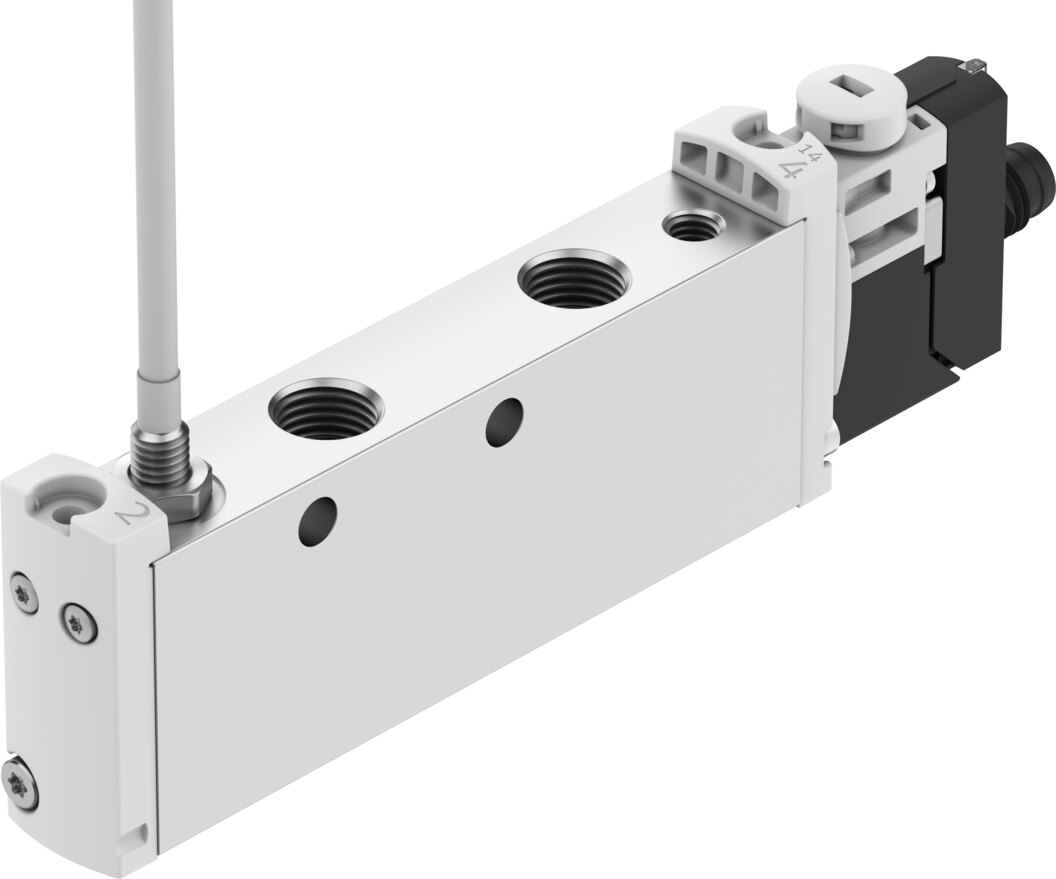

Steuerblock 6/2-Wegeventil, monostabil G1/8 VOFT-L14-M62-MZT2-G18-1M8RL-APC - Festo 8219319

Festo ✓ Originalprodukt Neuware

Steuerblock VOFT-L14-M62-MZT2-G18-1M8RL-APC als 6/2-Wegeventil (monostabil) mit 770 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: 0 bis 10 bar Betriebsdruck, Anschluss G1/8 und Baubreite 14,5 mm. Schaltzeiten 14 ms ein und 65 ms aus.

Netto
158,70 €
zzgl. MwSt.
188,85 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8219319
Hersteller-Nr. VOFT-L14-M62-MZT2-G18-1M8RL-APC
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 770 l/min Normalnenndurchfluss schaltet der Steuerblock VOFT-L14-M62-MZT2-G18-1M8RL-APC als 6/2-Wegeventil (monostabil) bei 0 bis 10 bar Betriebsdruck. Weitere Kennwerte: Anschluss G1/8, Baubreite 14,5 mm und 24 V DC Betriebsspannung.

Ihre Vorteile

  • Durchfluss: 770 l/min Normalnenndurchfluss bei nur 14,5 mm Baubreite
  • Druckbereich: 0 bis 10 bar
  • Schaltzeiten: 14 ms ein, 65 ms aus
  • Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 2
  • Temperatur: -5 bis 50 °C Umgebung
  • Dauerbetrieb: Einschaltdauer 100 %

Einsatz

Befestigung: mit Durchgangsbohrung für Schraube M4. Betriebsmedium für den VOFT-L14-M62-MZT2-G18-1M8RL-APC: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb nicht möglich.

Technische Daten

TypVOFT-L14-M62-MZT2-G18-1M8RL-APC
Festo-Teilenummer8219319

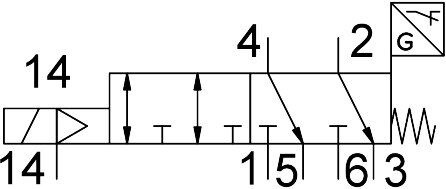

Ventilfunktion6/2-Wegeventil, monostabil
Betätigungsartelektrisch
Baubreite14,5 mm
Nenndurchfluss normalisiert nach ISO 8778830 l/min
Normalnenndurchfluss770 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsspannung24 V DC
Betriebsdruck0 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
SchutzartIP65
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Abluftfunktionnicht drosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormEN 60947-5-2
Handhilfsbetätigungtastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungnicht reversibel
Messprinzipinduktiv
Überdeckungnegative Überdeckung
Verpolungsschutzfür alle elektrischen Anschlüsse
Verpolungsschutz Sensorfür alle elektrischen Anschlüsse
Hinweis zur ZwangsdynamisierungAktuelle Informationen zu diesem Thema finden sich im Technischen Report V
SchaltstellungsanzeigeLED
SignalzustandsanzeigeLED gelb, Ventilansteuerung
SchaltstellungsabfrageRuhestellung mit Sensor
Schaltzustandsanzeige SensorLED
Steuerdruck3,5 bis 8 bar
b-Wert0,42
C-Wert3 l/sbar
Schaltzeit aus65 ms
Schaltzeit ein14 ms
Ventil - Sensorschaltzeit ein11 ms
Ventil - Sensorschaltzeit aus70 ms
Betriebsspannungsbereich DC24 V
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal800 µs
Max. negativer Prüfimpuls bei 1 Signal400 µs
Nennbetriebsspannung DC24 V
Zulässige Spannungsschwankungen-10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Lagertemperatur-10 bis 60 °C
Mediumstemperatur-5 bis 50 °C
Schalldruckpegel64 dB(A)
Schutz gegen direktes und indirektes BerührenPELV
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Nenneinsatzhöhe1000 m nach VDE 0580
Produktgewicht140 g
Betriebsspannungsbereich DC Sensor10 bis 30 V
Kurzschlussfestigkeit Sensorja
Leerlaufstrom Sensor10 mA
Max. Ausgangsstrom Sensor200 mA
Max. Schaltfrequenz Sensor5000 Hz
Restwelligkeit Sensor± 10 %
Spannungsfall Sensor2 V
Elektrischer Anschluss3-polig, M8x1 A-codiert nach EN 61076-2-104, Stecker
SensoranschlussKabel, 3-polig, 2,5 m
Befestigungsartmit Durchgangsbohrung für Schraube M4
Anschluss Steuerluft 14M5
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Pneumatischer Anschluss 6G1/8
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenFPM, HNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff KabelmantelPVC
Werkstoff SchraubenStahl, chemisch vernickelt
SchaltelementfunktionÖffner
Gewicht (Versand)0,14 kg
Gewicht0,14 kg
HerstellerFesto
Hersteller-Nr.VOFT-L14-M62-MZT2-G18-1M8RL-APC
EAN4052568903077
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
MediumDruckluft
Durchfluss [l/min]770
BauartKolben-Schieber
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
