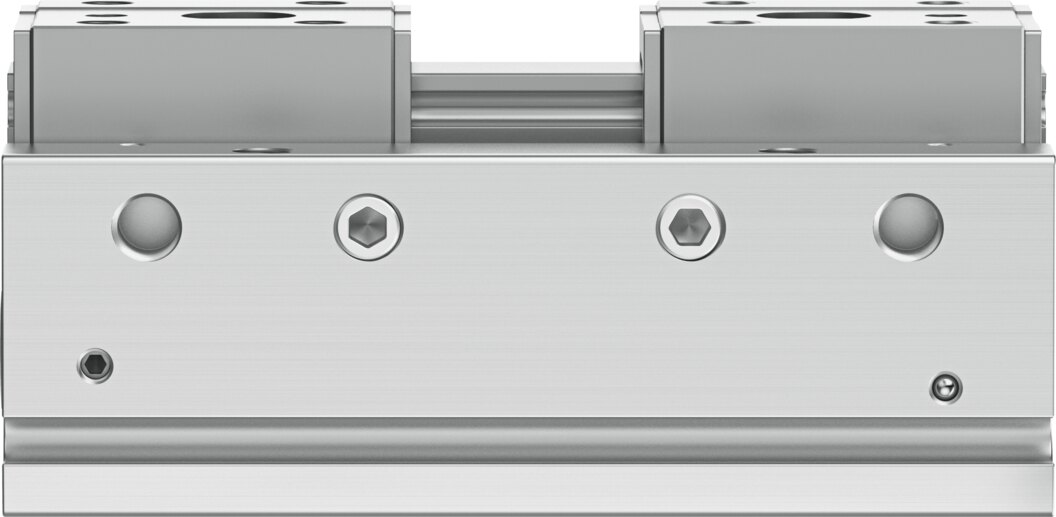

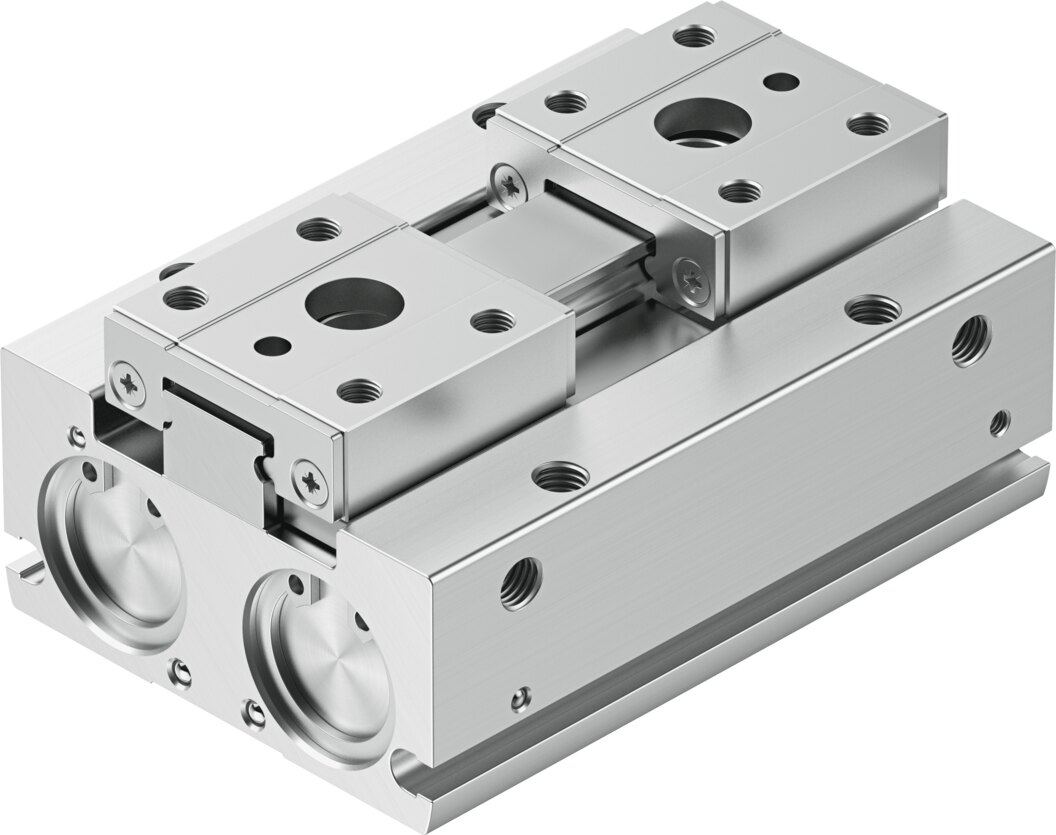

Pneumatischer Parallelgreifer Baugröße 16, Hub je Backe 8 mm HPPF-16-16-A - Festo 8105829

Festo ✓ Originalprodukt Neuware

Der Parallelgreifer HPPF-16-16-A greift prismatische und runde Teile und bringt 109,1 N Greifkraft je Backe beim Schließen bei 6 bar. 8 mm Hub je Backe, Wiederholgenauigkeit 0,06 mm, doppeltwirkend, Kugelführung. Betrieb mit 1 bis 7 bar an Anschluss M5. Positionserkennung mit Näherungsschaltern.

Netto
289,47 €
zzgl. MwSt.
344,47 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8105829
Hersteller-Nr. HPPF-16-16-A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Baugröße 16, 109,1 N Greifkraft je Backe beim Schließen bei 6 bar: Der HPPF-16-16-A ist ein Parallelgreifer von Festo. Beide Backen laufen parallel aufeinander zu. Ausführung HPPF-16-16-A: doppeltwirkend, Kugelführung, Zahnstange/Ritzel, flache Fingerbefestigung.

Vorteile

  • 109,1 N Greifkraft je Backe beim Schließen bei 6 bar, Gesamtgreifkraft 218,2 N
  • Wiederholgenauigkeit 0,06 mm
  • 8 mm Hub je Backe, bei max. 335 g je externem Greiffinger
  • Schließzeit ab 47 ms, Öffnungszeit ab 55 ms bei 6 bar, Arbeitsfrequenz 1 Hz
  • Korrosionsbeständigkeitsklasse KBK 0, Umgebungstemperatur -10 bis 60 °C

Einsatz

Typische Aufgaben für den HPPF-16-16-A sind Montage, Zuführung und Pick-and-Place in automatisierten Anlagen, bei -10 bis 60 °C Umgebungstemperatur. Die Greiffinger werden an die Backen montiert, je externem Finger sind bis 335 g zulässig. Positionserkennung mit Näherungsschaltern. Der HPPF-16-16-A eignet sich für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a). Versandgewicht 0,38 kg.

Technische Daten

Baugröße16
Gesamthub16 mm
Hub pro Greifbacken8 mm
Max. Greifbacken-Winkelspiel ax, ay0°
Max. Greifbackenspiel Sz0 mm
Wiederholgenauigkeit Greifer0,06 mm
Anzahl Greifbacken2
Antriebsartpneumatisch
Einbaulagebeliebig
Funktionsweisedoppeltwirkend
Dämpfungelastische Dämpfungsringe/-platten beidseitig
GreiferfunktionParallel
Greifkraftsicherungohne
Konstruktiver AufbauFlache Befestigungsart für Greiffinger, Zahnstange/Ritzel, zwangsgeführter Bewegungsablauf
FührungKugelführung
Positionserkennungfür Näherungsschalter
VariantenVariante ohne Kupfer, Zink oder Nickel als Hauptbestandteil (ausgenommen Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, Steckverbinder und Spulen)
Betriebsdruck1 bis 7 bar
Max. Arbeitsfrequenz Greifer1 Hz
Min. Öffnungszeit bei 6 bar55 ms
Min. Schließzeit bei 6 bar47 ms
Max. Masse pro externem Greiffinger335 g
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich, danach dauerhaft geölt betreiben
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Gesamtgreifkraft bei 6 bar öffnen218,2 N
Gesamtgreifkraft bei 6 bar schließen218,2 N
Greifkraft pro Greifbacken bei 6 bar öffnen109,1 N
Greifkraft pro Greifbacken bei 6 bar schließen109,1 N
Max. Kraft am Greifbacken Fz statisch180 N
Max. Moment Mx4,4 Nm
Max. Moment My2,2 Nm
Max. Moment Mz2,2 Nm
Produktgewicht366 g
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff AbdeckkappeAluminium-Knetlegierung, eloxiert
Werkstoff DeckelAluminium-Knetlegierung, eloxiert
Werkstoff Endplattehochlegierter Stahl rostfrei
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Greifbackenhochlegierter Stahl
Werkstoff KolbendichtungTPE-U(PU)
Werkstoff O-RingNBR
Werkstoff SchraubenStahl, beschichtet
Werkstoff Zahnstangehochlegierter Stahl rostfrei
Gewicht0,38 kg
HerstellerFesto
Hersteller-Nr.HPPF-16-16-A
EAN4052568586140
Zolltarifnummer84798997
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktiondoppeltwirkend
Betätigungsartpneumatisch
Betriebsdruck max [bar]7
Temperaturbereich-10-60 °C
Temperatur (max.)60
