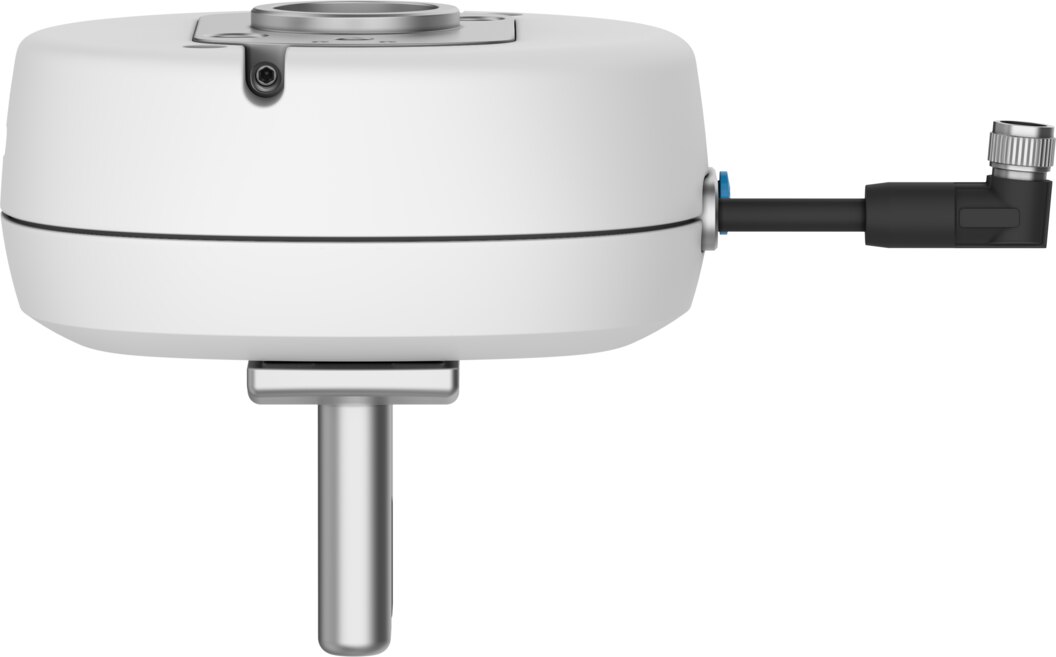

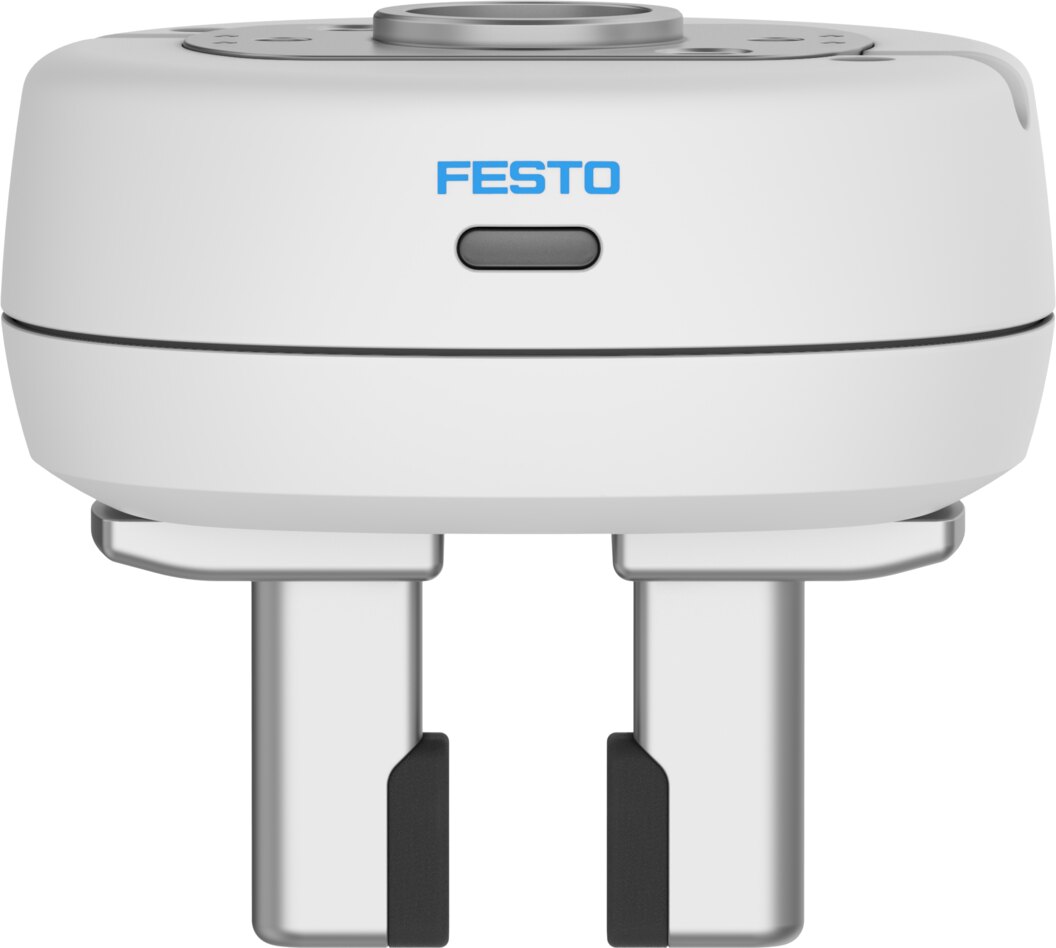

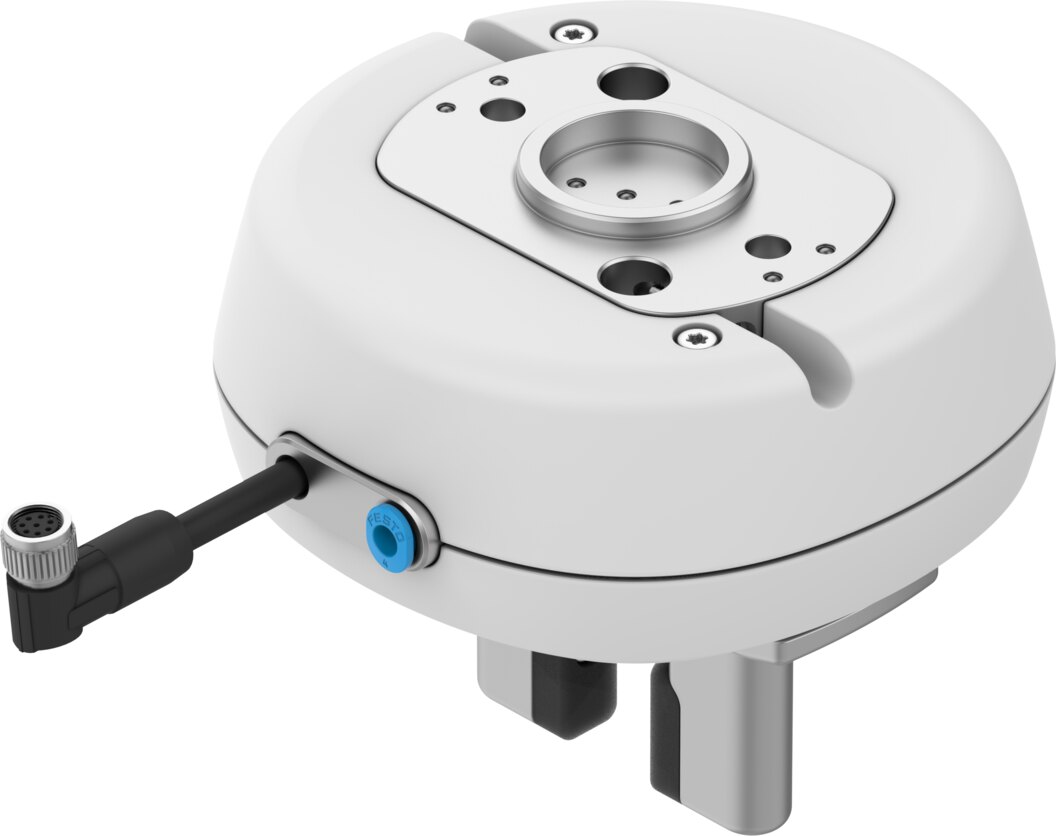

Parallelgreifer HPPH-16-16-NC-N-SR12 - Festo 8205392
Netto
zzgl. MwSt.
1.970,64 € inkl. 19 % MwSt., zzgl. Versand
1.656,00 €
Artikel
FES-8205392
Hersteller-Nr.
HPPH-16-16-NC-N-SR12
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße | 16 |
|---|---|
| Gesamthub | 16 mm |
| Hub pro Greifbacken | 8 mm |
| Max. Greifbacken-Winkelspiel ax, ay | 0 deg |
| Max. Greifbackenspiel Sz | 0 mm |
| Wiederholgenauigkeit Greifer | 0,06 mm |
| Anzahl Greifbacken | 2 |
| Antriebsart | pneumatisch |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Dämpfung | einseitig, nicht einstellbar |
| Greiferfunktion | Parallel |
| Greifkraftsicherung | beim Schließen |
| Konstruktiver Aufbau | Flache Befestigungsart für Greiffinger, Führung, Zahnstange/Ritzel, mit Greiffinger, pneumatischer Greifer, zwangsgeführter Bewegungsablauf |
| Führung | Kugelführung |
| Positionserkennung | mit Wegmesssystem integriert |
| Schaltzustandsanzeige | LED blau, Schaltzustand über Signaleingang |
| Betriebsdruck | 2,5 ... 7 bar |
| Betriebsdruck MRK | 2,5 ... 5 bar |
| Max. Arbeitsfrequenz Greifer | 1 Hz |
| Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi) | 180 ms |
| Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi) | 90 ms |
| Max. Masse pro externem Greiffinger | 100 g |
| Max. Stromaufnahme | 100 mA |
| Nennbetriebsspannung DC | 24 V |
| Schaltausgang | PNP |
| Schalteingang | NPN |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | TÜV Süd M70132770525.01 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Relative Luftfeuchtigkeit | 0 - 90 %, nicht kondensierend |
| Schalldruckpegel | 75 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur | -5 ... 50 °C |
| Gesamtgreifkraft bei 0,6 MPa (6 bar, 87 psi) schließen | 278 ... 302 N |
| Greifkraft pro Greifbacken bei 0,6 MPa (6 bar, 87 psi) schließen | 139 ... 151 N |
| Gesamtgreifkraft MRK schließen | 232 ... 256 N |
| Greifkraft pro Greifbacken MRK schließen | 116 ... 128 N |
| Hinweis zur Greifkraft | hubabhängig, mit integrierter Druckfeder |
| Theoretische Federkraft pro Greifbacke, schließend | 23,3 ... 34,9 N |
| Massenträgheitsmoment | 0,6 kgcm² |
| Max. Kraft am Greifbacken Fz statisch | 176 N |
| Max. Moment Mx | 2,8 Nm |
| Max. Moment My | 1,4 Nm |
| Max. Moment Mz | 1,4 Nm |
| Biegeradius, feste Kabelverlegung | 26 mm |
| Biegeradius, bewegliche Kabelverlegung | 52 mm |
| Wartungsintervall | Lebensdauerschmierung |
| Produktgewicht | 680 g |
| Empfohlenes Werkstückgewicht für MRK | 1 kg |
| Elektrischer Anschluss 1, Funktion | Feldgeräteseite |
| Elektrischer Anschluss 1, Anschlussart | Kabel mit Dose |
| Elektrischer Anschluss 1, Kabelabgang | gewinkelt |
| Elektrischer Anschluss 1, Bauform | rund |
| Elektrischer Anschluss 1, Anschlusstechnik | M8x1 A-codiert nach EN 61076-2-104 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 8 |
| Elektrischer Anschluss 1, belegte Pole/Adern | 6 |
| Elektrischer Anschluss 1, Anschlussbild | 00997559 |
| Elektrischer Anschluss 1, Anziehdrehmoment | 0,2 Nm |
| Befestigungsart | mit Befestigungsbausatz, nach ISO 9409 |
| Pneumatischer Anschluss | für Steckanschluss-Außen-Ø 4 mm |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Feder | hochlegierter Stahl rostfrei |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Greifbacken | hochlegierter Stahl |
| Werkstoff Kolben | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbendichtung | TPE-U(PU) |
| Werkstoff O-Ring | HNBR, NBR |
| Werkstoff Schrauben | Stahl, verzinkt, hochlegierter Stahl |
| Werkstoff Zahnrad | hochlegierter Stahl |
| Werkstoff Greiffinger | Aluminium-Knetlegierung, eloxiert |
| Gewicht | 0,8 kg |
| Hersteller | Festo |
| Hersteller-Nr. | HPPH-16-16-NC-N-SR12 |
| EAN | 4052568651831 |
| Zolltarifnummer | 84798997 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
