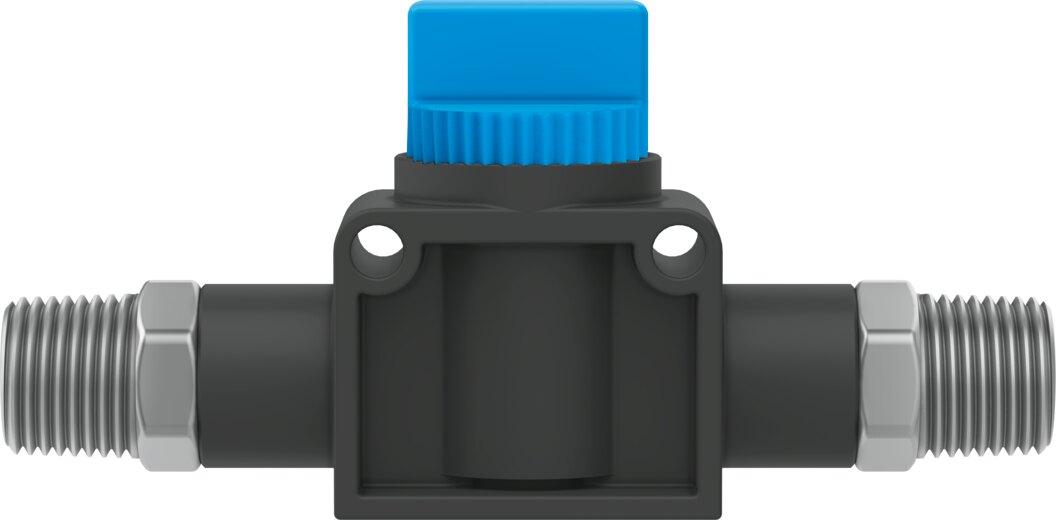

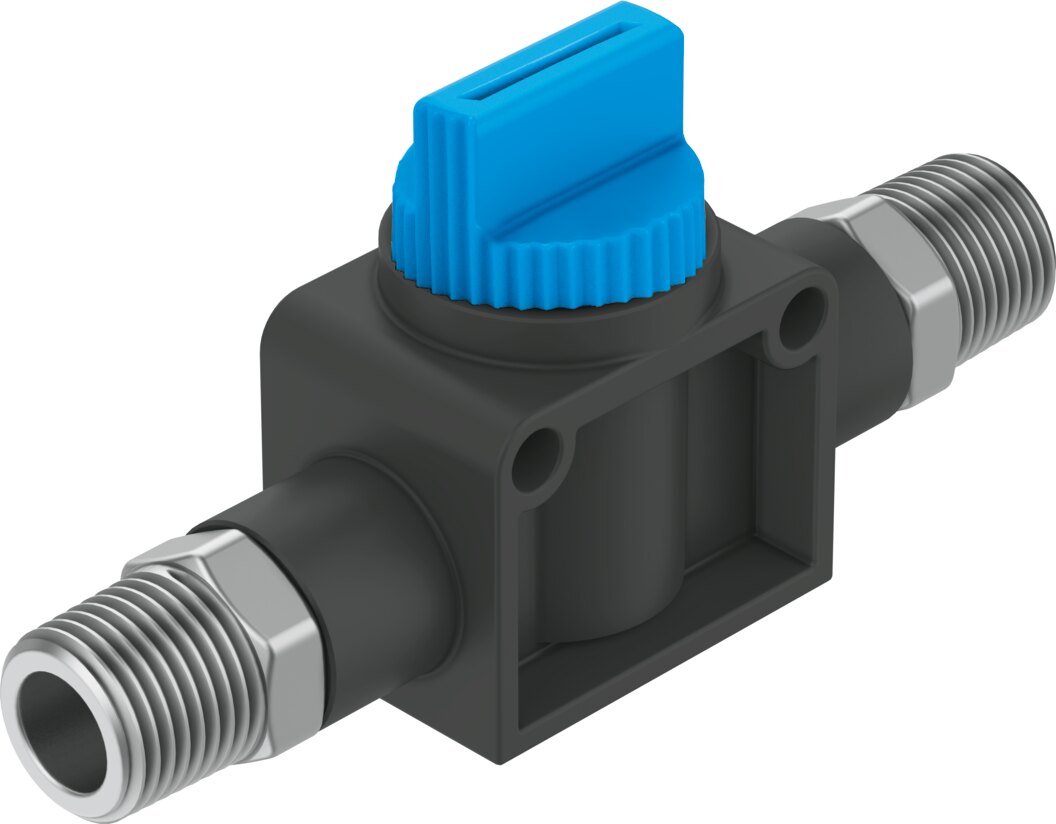

Absperrventil 3/2-Wege, 1/4 NPT, 625,5 l/min HE-3-1/4-1/4-NPT-U - Festo 190878

Festo ✓ Originalprodukt Neuware

Mit dem Absperrventil HE-3-1/4-1/4-NPT-U wird eine Druckluftleitung von Hand geöffnet und geschlossen. Kennwerte: Anschluss 1/4 NPT, Nenndurchfluss 625,5 l/min, Betriebsdruck -0,95 bis 10 bar. In Sperrstellung wird die Ausgangsseite entlüftet. Gewicht 80 g.

Netto
20,47 €
zzgl. MwSt.
24,36 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190878
Hersteller-Nr. HE-3-1/4-1/4-NPT-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

625,5 l/min Normalnenndurchfluss: Mit dem Absperrventil HE-3-1/4-1/4-NPT-U wird eine Druckluftleitung von Hand geöffnet und geschlossen. In Sperrstellung wird die Ausgangsseite entlüftet.

Vorteile

  • Durchfluss: Normalnenndurchfluss 625,5 l/min
  • Druckbereich: -0,95 bis 10 bar Betriebsdruck
  • Anschlüsse: 1/4 NPT
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung
  • Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR

Einsatz

Eingesetzt zum Absperren einzelner Verbraucher oder Teilkreise, etwa für Wartung oder Umrüstung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypHE-3-1/4-1/4-NPT-U
Festo-Teilenummer190878
Ventilfunktion3/2 bistabil
Zusatzfunktionmit Abluftfunktion
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Betätigungsartmanuell
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Normalnenndurchfluss625,5 l/min
Nennweite4,1 mm
Betriebsdruck-0,95 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäusePBT-verstärkt
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Abluftfunktionnicht drosselbar
Dichtprinzipweich
Einbaulagebeliebig
Konstruktiver AufbauKolben-Schieber
Steuerartdirekt
Strömungsrichtungnicht reversibel
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur0 bis 60 °C
Produktgewicht58 g
Pneumatischer Anschluss 3nicht gefasst
Werkstoff EinschraubzapfenMessing vernickelt
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Gewicht (Versand)80 g
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.HE-3-1/4-1/4-NPT-U
EAN4052568324544
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/4
Nennweite DN [mm]4,1
DichtmaterialNBR
MediumDruckluft
Funktion3/2 bistabil
Durchfluss [l/min]625,5
BauartKolben-Schieber
SerieHE
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich0-60 °C
Temperatur (max.)60
