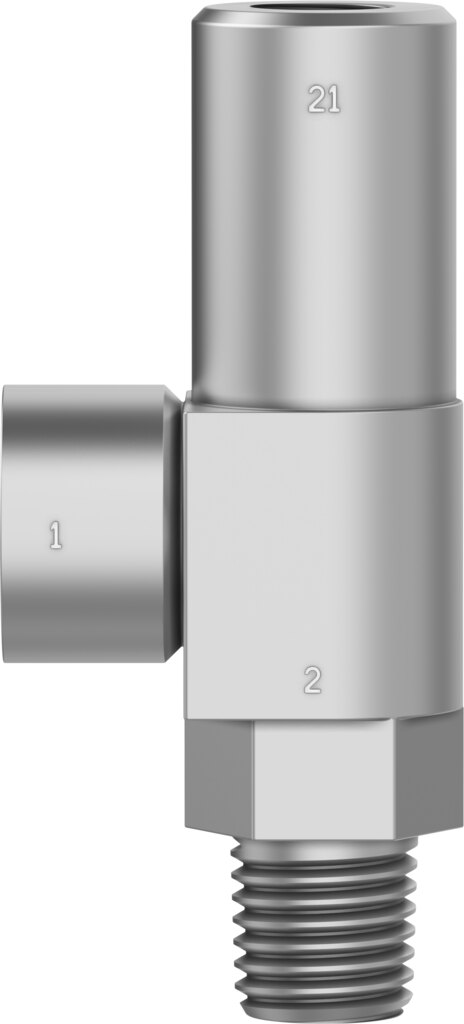

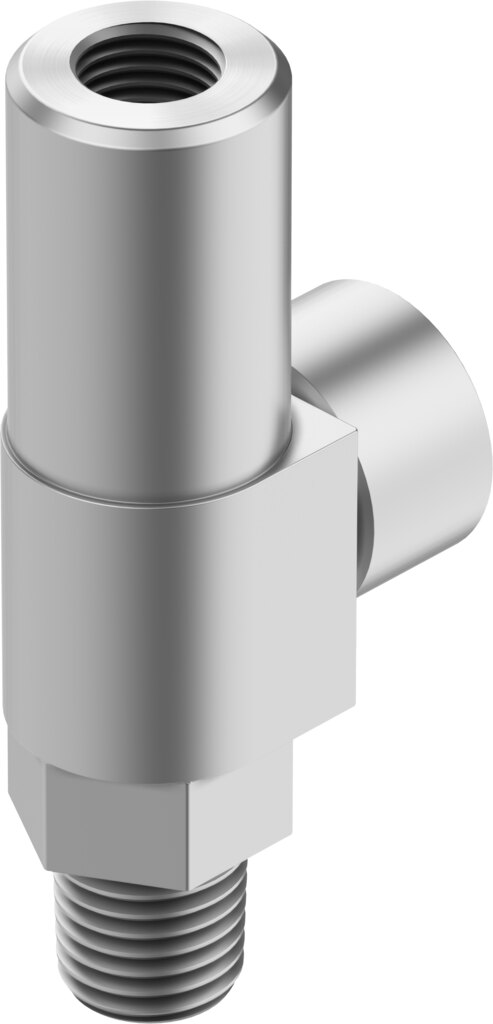

Gesteuertes Rückschlagventil 1/4 NPT, 0 bis 490 l/min HGL-1/4-NPT - Festo 34878
Das gesteuerte Rückschlagventil HGL-1/4-NPT sperrt die Leitung, bis ein pneumatisches Steuersignal die Sperre aufhebt. Die wichtigsten Werte: Anschluss 1/4 NPT, Nenndurchfluss 0 bis 490 l/min, Betriebsdruck 0,3 bis 10 bar, Steuerdruck 1,8 bis 10 bar. Gewicht 65 g.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
0 bis 490 l/min Normalnenndurchfluss: Das gesteuerte Rückschlagventil HGL-1/4-NPT sperrt die Leitung, bis ein pneumatisches Steuersignal die Sperre aufhebt. So lässt sich ein Zylinder in seiner Stellung halten.
Vorteile
- Durchfluss: Normalnenndurchfluss 0 bis 490 l/min
- Druckbereich: 0,3 bis 10 bar Betriebsdruck, Steuerdruck 1,8 bis 10 bar
- Anschlüsse: 1/4 NPT
- Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
- Werkstoffe: Dichtungen NBR
- Temperatur: -20 bis 80 °C Umgebungstemperatur
Einsatz
Eingesetzt zwischen Wegeventil und Zylinder, wenn der Antrieb bei Druckabfall oder in Zwischenstellungen gehalten werden soll. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.
Technische Daten
| Typ | HGL-1/4-NPT |
|---|---|
| Festo-Teilenummer | 34878 |
| Ventilfunktion | entsperrbare Rückschlagfunktion |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | 1/4 NPT |
| Befestigungsart | einschraubbar |
| Normalnenndurchfluss | 0 bis 490 l/min |
| Betriebsdruck | 0,3 bis 10 bar |
| Steuerdruck | 1,8 bis 10 bar |
| Umgebungstemperatur | -20 bis 80 °C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -20 bis 80 °C |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Gewicht (Versand) | 65 g |
| Gewicht | 0,065 kg |
| Hersteller | Festo |
| Hersteller-Nr. | HGL-1/4-NPT |
| EAN | 4052568305857 |
| Zolltarifnummer | 84813099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | entsperrbare Rückschlagfunktion |
| Serie | HGL |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
