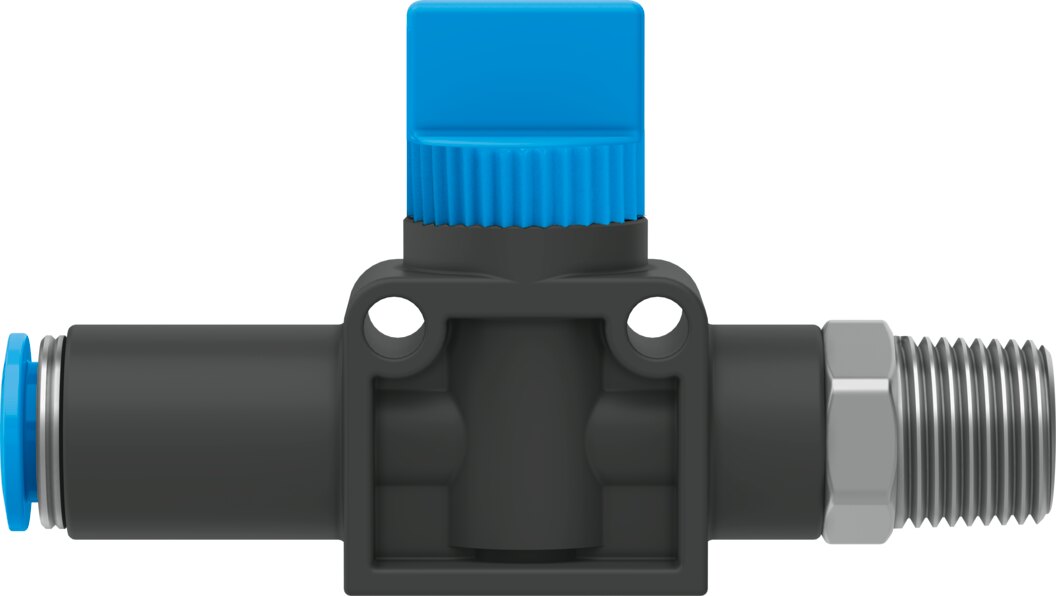

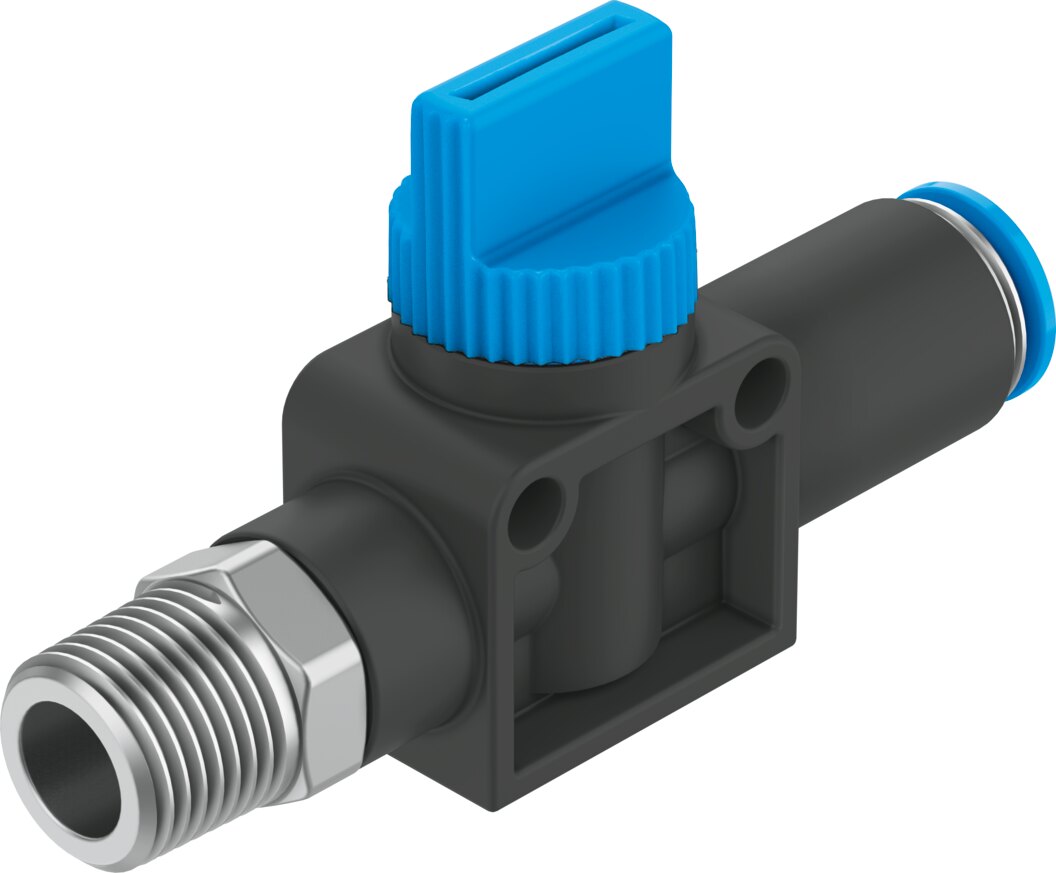

Absperrventil 2/2-Wege, 1/8 NPT und QS-3/16, 185,4 l/min HE-2-1/8-QS-3/16-U - Festo 153989

Festo ✓ Originalprodukt Neuware

Mit dem Absperrventil HE-2-1/8-QS-3/16-U wird eine Druckluftleitung von Hand geöffnet und geschlossen. Im Überblick: Anschlüsse 1/8 NPT und QS-3/16, Nenndurchfluss 185,4 l/min, Betriebsdruck -0,95 bis 10 bar. Gehäuse aus PBT-verstärkt, Dichtungen aus NBR, Umgebungstemperatur 0 bis 60 °C.

Netto
18,26 €
zzgl. MwSt.
21,73 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-153989
Hersteller-Nr. HE-2-1/8-QS-3/16-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

185,4 l/min Normalnenndurchfluss: Mit dem Absperrventil HE-2-1/8-QS-3/16-U wird eine Druckluftleitung von Hand geöffnet und geschlossen.

Vorteile

  • Durchfluss: Normalnenndurchfluss 185,4 l/min
  • Druckbereich: -0,95 bis 10 bar Betriebsdruck
  • Anschlüsse: 1/8 NPT, QS-3/16
  • Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung
  • Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR

Einsatz

Eingesetzt zum Absperren einzelner Verbraucher oder Teilkreise, etwa für Wartung oder Umrüstung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypHE-2-1/8-QS-3/16-U
Festo-Teilenummer153989
Ventilfunktion2/2 bistabil
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 2QS-3/16
Betätigungsartmanuell
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Normalnenndurchfluss185,4 l/min
Nennweite2,5 mm
Betriebsdruck-0,95 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäusePBT-verstärkt
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Dichtprinzipweich
Einbaulagebeliebig
Konstruktiver AufbauKolben-Schieber
Steuerartdirekt
Strömungsrichtungreversibel
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (gemessen nach ISO 14644-14)Klasse 4 nach ISO 14644-1
Mediumstemperatur0 bis 60 °C
Produktgewicht30 g
Werkstoff EinschraubzapfenMessing vernickelt
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Gewicht (Versand)33 g
Gewicht0,033 kg
HerstellerFesto
Hersteller-Nr.HE-2-1/8-QS-3/16-U
EAN4052568311445
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 1/8
Nennweite DN [mm]2,5
DichtmaterialNBR
MediumDruckluft
Funktion2/2 bistabil
BauartKolben-Schieber
SerieHE
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich0-60 °C
Temperatur (max.)60
