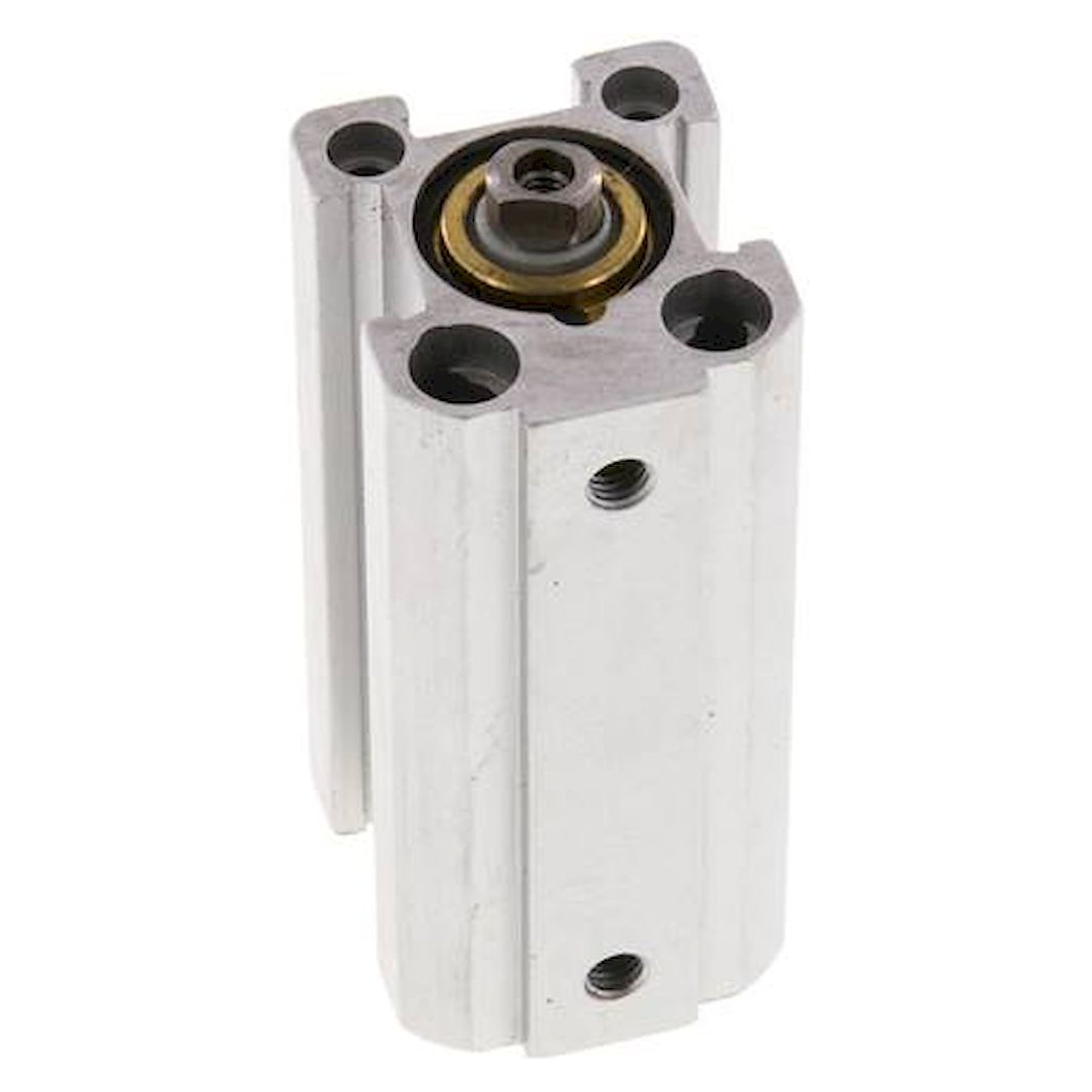

Kurzhubzylinder doppeltwirkend, Kolben-Ø 16 mm, Hub 30 mm, mit Magnetkolben, M 5 - Fluidics equipment
Kolben-Ø 16 mm und 30 mm Hub ergeben bei 6 bar rechnerisch 121 N Druckkraft auf kleinstem Bauraum. Dank Magnetkolben lässt sich die Position mit Zylinderschaltern Typ G abfragen. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit Kolben-Ø 16 mm und 30 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 121 N Druckkraft zur Verfügung, bei maximal 10 bar 201 N.
Das spricht dafür
- Kraft in beide Richtungen aus Druckluft, 121 N Druckkraft bei 6 bar (rechnerisch)
- Kolbenstange aus Edelstahl 1.4305 mit Gewinde M 4
- Positionsabfrage über Magnetkolben und Zylinderschalter Typ G
- NBR-Dichtungen für -20 bis +80 °C
- Bis 10 bar zulässig, Anschluss M 5
Abmessungen
Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.
| Maß A | 34,0 mm |
|---|---|
| Maß B | 30 mm |
| Maß D | 8 mm |
| Maß F | 4,7 mm |
| Maß G | 7,5 mm |
| Maß H | 19,0 mm |
| Maß I | 18 mm |
| Maß J | 8,0 mm |
| Maß L | 38,0 mm |
| Maß M | 12,0 mm |
| Maß N | 20,0 mm |
| Maß O | 10,0 mm |
| Maß Q | 4,6 mm |
| Maß R | 3,5 mm |
| Maß S | 32,0 mm |
| Maß T | 8 mm |
| Maß V | 6 mm |
| Maß W | 4,5 mm |
Einsatz
Der kurze Hub von 30 mm passt zu Spann-, Halte- und Stoppaufgaben an Montageplätzen, Förderbändern und in Prüfvorrichtungen. Die Kraftangabe für Kolben-Ø 16 mm ist theoretisch, Reibungsverluste kommen hinzu.
Technische Daten
| Bauart | Kurzhubzylinder |
|---|---|
| Funktion | doppeltwirkend |
| Kolben-Ø | 16 mm |
| Hub | 30 mm |
| Ausführung | mit Magnetkolben |
| Kolbenstangengewinde C1 | M 4 |
| Druckluftanschluss P | M 5 |
| Betriebsdruck | max. 10 bar |
| Temperaturbereich | -20 bis +80 °C |
| Kopf- und Fußplatte | Aluminium eloxiert / Messing |
| Zylinderrohr | Aluminium eloxiert |
| Kolbenstange | 1.4305 |
| Dichtung | NBR |
| Zylinderschaltertyp | G |
| Kolbenfläche (rechnerisch) | 2,0 cm² |
| Druckkraft bei 6 bar (rechnerisch) | 121 N |
| Druckkraft bei 10 bar (rechnerisch) | 201 N |
| Gewicht | 130 g |
| Zolltarifnummer | 84799070 |
| Hersteller | Fluidics equipment |
| Hersteller-Nr. | NDM 16/30 |
| EAN | 4050571523954 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Bauform | Kurzhubzylinder |
| Kolben-Ø [mm] | 16 |
| Hub [mm] | 30 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 80 |
