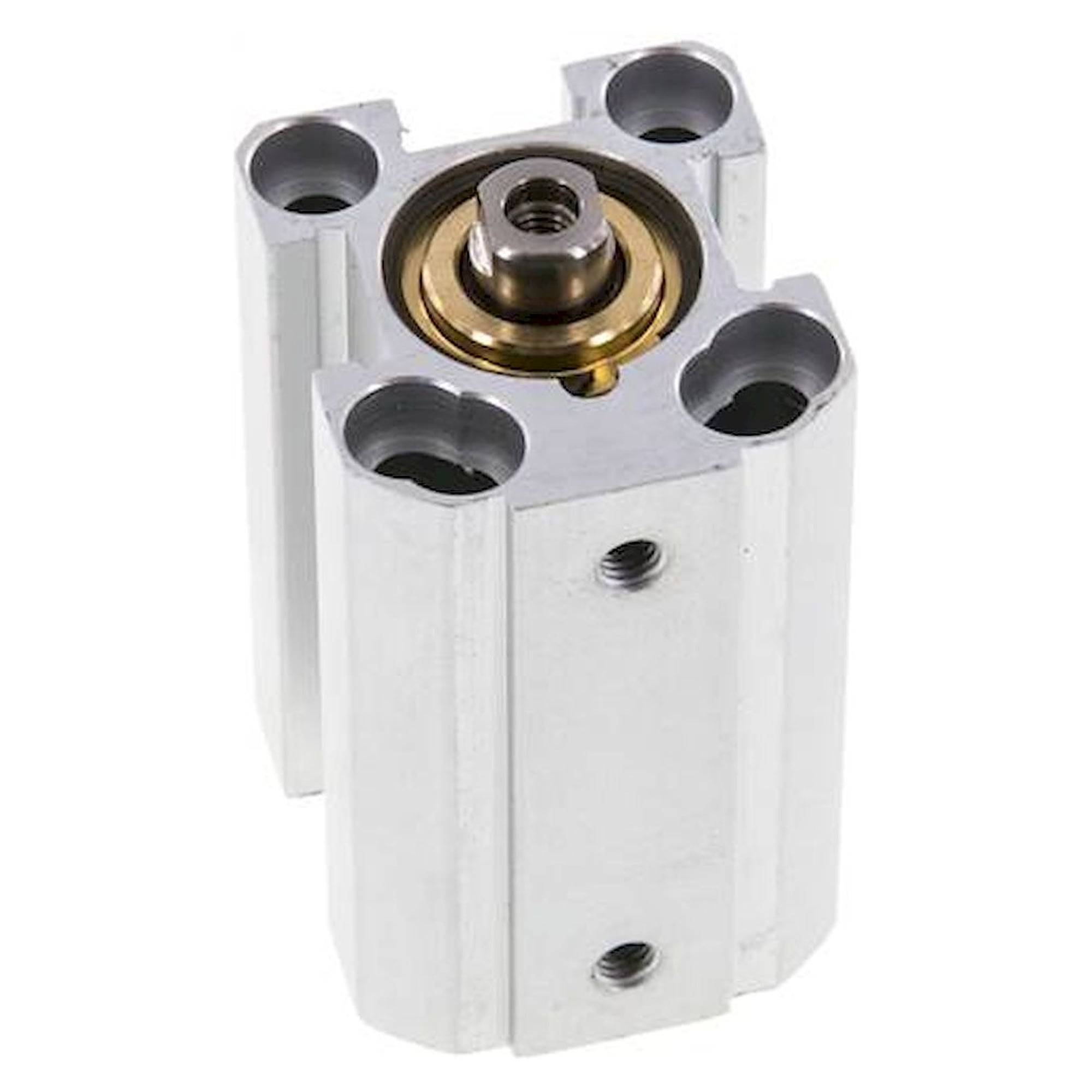

Kurzhubzylinder doppeltwirkend, Kolben-Ø 20 mm, Hub 10 mm, ohne Magnetkolben, M 5 - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Auf nur 10 mm Hub bringt dieser doppeltwirkende Kurzhubzylinder mit Kolben-Ø 20 mm rechnerisch 188 N Druckkraft bei 6 bar. Ausführung ohne Magnetkolben für Aufgaben ohne Positionsabfrage. Bis 10 bar Betriebsdruck, Zylinderrohr aus eloxiertem Aluminium, Kolbenstange aus 1.4305.

Netto
54,16 €
zzgl. MwSt.
64,45 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-009752
Hersteller-Nr. ND 20/10
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Kolben-Ø 20 mm und 10 mm Hub ist dieser Kurzhubzylinder für kurze, kräftige Bewegungen gebaut. Rechnerisch stehen bei 6 bar 188 N Druckkraft zur Verfügung, bei maximal 10 bar 314 N.

Das spricht dafür

  • Doppeltwirkend, rechnerisch 188 N Druckkraft bei 6 bar
  • Kolbenstangengewinde M 5, Stange aus 1.4305
  • Temperaturbereich -20 bis +80 °C mit Dichtungen aus NBR
  • Betriebsdruck bis 10 bar, Druckluftanschluss M 5

Abmessungen

Die Maßbuchstaben beziehen sich auf die Maßzeichnung der Baureihe.

Maß A40,0 mm
Maß B36 mm
Maß D10 mm
Maß F5,8 mm
Maß G9,0 mm
Maß H22,0 mm
Maß I20 mm
Maß J8,0 mm
Maß L27,0 mm
Maß M15,0 mm
Maß N25,5 mm
Maß O12,7 mm
Maß Q5,7 mm
Maß R5,7 mm
Maß S38,5 mm
Maß T10 mm
Maß V8 mm
Maß W5,0 mm
Maß X20 mm
Maß Y11 mm
Maß Z15 mm
Maß AA4,5 mm
Maß AB8 mm

Einsatz

Eingesetzt wird der Zylinder mit Kolben-Ø 20 mm etwa als Spannelement, Anschlag oder Auswerfer im Vorrichtungs- und Sondermaschinenbau.

Technische Daten

BauartKurzhubzylinder
Funktiondoppeltwirkend
Kolben-Ø20 mm
Hub10 mm
Ausführungohne Magnetkolben
Kolbenstangengewinde C1M 5
Druckluftanschluss PM 5
Betriebsdruckmax. 10 bar
Temperaturbereich-20 bis +80 °C
Kopf- und FußplatteAluminium eloxiert / Messing
ZylinderrohrAluminium eloxiert
Kolbenstange1.4305
DichtungNBR
ZylinderschaltertypG
Kolbenfläche (rechnerisch)3,1 cm²
Druckkraft bei 6 bar (rechnerisch)188 N
Druckkraft bei 10 bar (rechnerisch)314 N
Gewicht105 g
Zolltarifnummer84799070
HerstellerFluidics equipment
Hersteller-Nr.ND 20/10
EAN4050571522933
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
BauformKurzhubzylinder
Kolben-Ø [mm]20
Hub [mm]10
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)80
