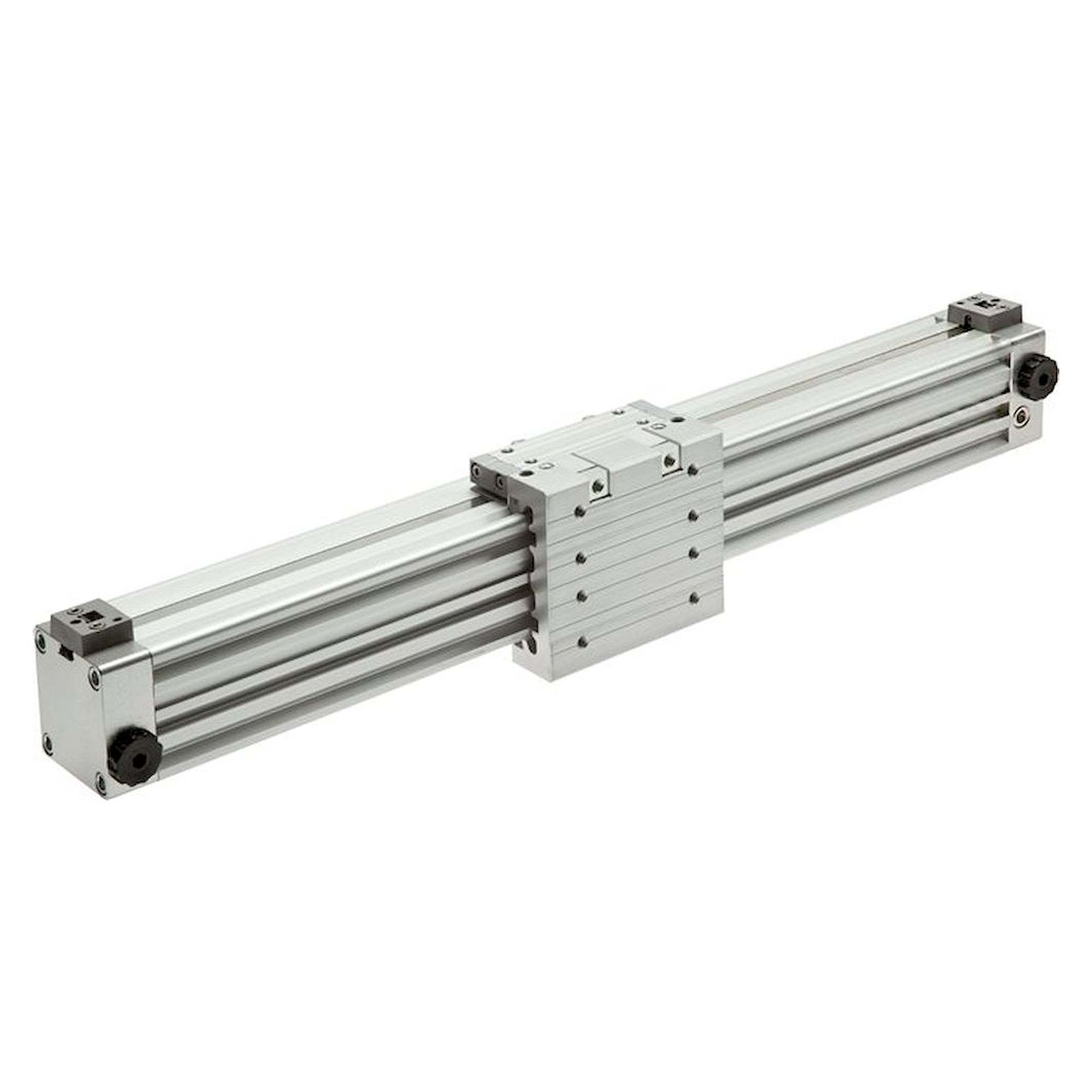

Kolbenstangenloser Kurzzylinder Ø 63 mm, Hub 2000 mm, G 3/8, mit Gleitführung, Querkraft 650 N - Fluidics equipment

Kolbenstangenloser Zylinder in kurzer Bauform Ø 63 mm mit Gleitführung: zulässige Querkraft 650 N, Hub 2000 mm, Betriebsdruck bis 8 bar.

Vorteile

• Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
• Gleitführung an der Kraftbrücke, zulässige Querkraft 650 N
• Beidseitig einstellbare Endlagendämpfung mit 49 mm Dämpfungsweg
• Druckluftanschluss G 3/8 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
• Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
• Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Die Einbaulage ist beliebig. Wird der Zylinder Ø 63 mm mit der Kraftbrücke nach unten montiert, gelangt weniger Schmutz an den Rohrschlitz. Die kurze Bauform spart bei 2000 mm Hub Platz dort, wo auch ein kurzhubiger Zylinder mit Kolbenstange zu lang wäre.
