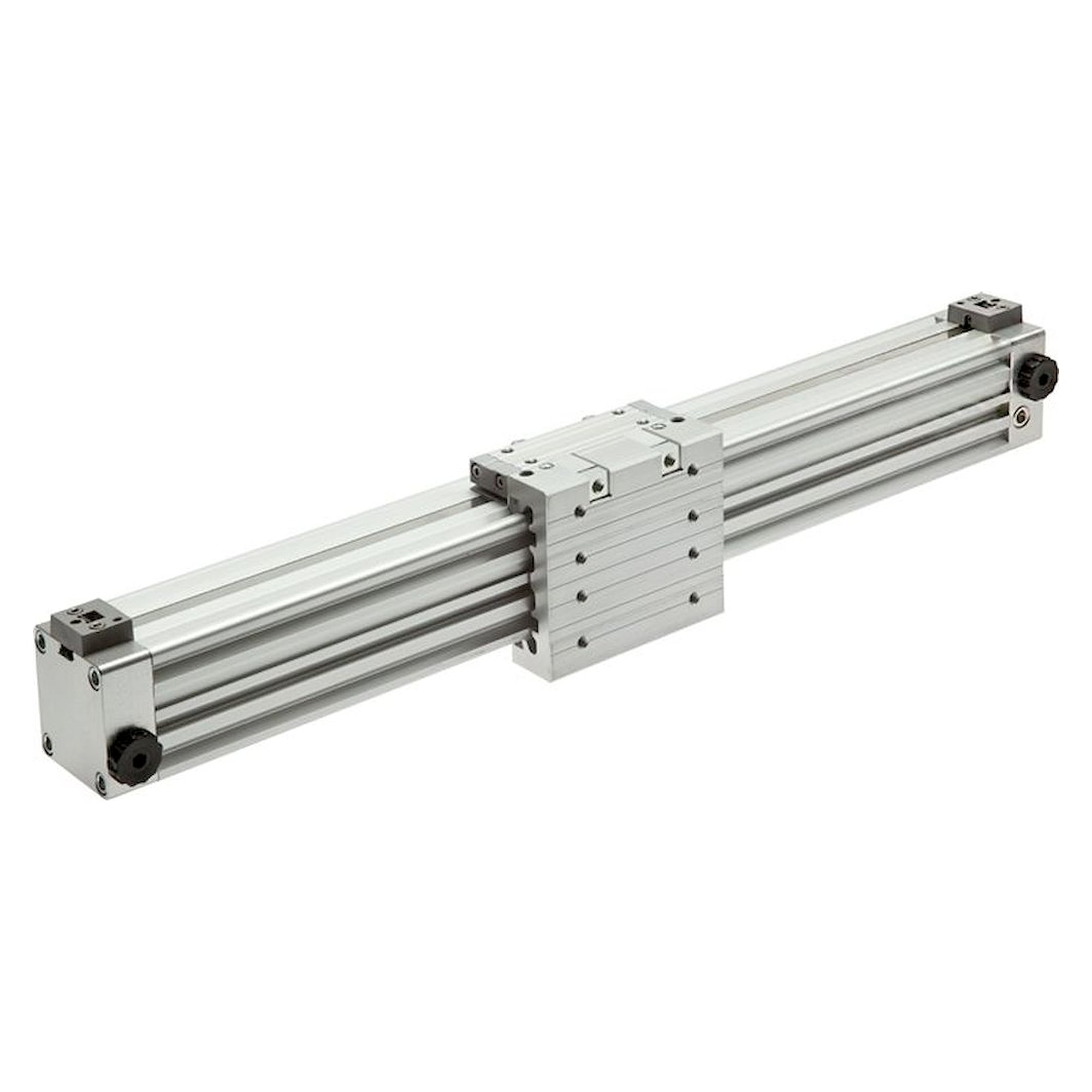

Kolbenstangenloser Kurzzylinder Ø 18 mm, Hub 2000 mm, M 5, kurze Bauform, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Platzsparender kolbenstangenloser Kurzzylinder Ø 18 mm für 2000 mm Hub: bis zu 42 % kürzer als die Standardbaureihe. Magnetkolben für Zylinderschalter, beidseitig einstellbare Endlagendämpfung, Druckluft M 5 bis 8 bar.

Netto
874,75 €
zzgl. MwSt.
1.040,95 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-329744
Hersteller-Nr. LZK 18/2000
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der kolbenstangenlose Zylinder in kurzer Bauform mit Kolben-Ø 18 mm fährt 2000 mm Hub, ohne dass eine Kolbenstange aus dem Rohr austritt. Die Kraft wird direkt durch den Rohrschlitz auf die Kraftbrücke übertragen.

Vorteile

  • Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
  • Endlagendämpfung beidseitig einstellbar, Dämpfungsweg 15 mm
  • Druckluftanschluss M 5 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
  • Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
  • Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Die Einbaulage ist beliebig. Wird der Zylinder Ø 18 mm mit der Kraftbrücke nach unten montiert, gelangt weniger Schmutz an den Rohrschlitz. Gegenüber der Standardbaureihe mit gleichem Kolben-Ø 18 mm baut diese Ausführung bis zu 42 % kürzer.

Technische Daten

MerkmalWert
ProduktartKolbenstangenloser Zylinder
Bauformkurze Bauform
Führungohne
Kolben-Ø18 mm
Hub2000 mm
DruckluftanschlussM 5, beidseitig
Zulässige Querkraft0 N
Betriebsdruckmax. 8 bar
Temperaturbereich-20 bis +80 °C
Endlagendämpfungbeidseitig einstellbar
Dämpfungsweg15 mm
Magnetkolbenja
Zylinderrohr, Köpfe, MitnehmerAluminium, eloxiert
AbdeckbandEdelstahl
DichtungenNBR, PUR
Einbaulagebeliebig, vorzugsweise Kraftbrücke nach unten
Maß A80 mm
Maß A157,5 mm
Maß AF50 mm
Maß AF115 mm
Maß AM10 mm
Maß B35 mm
Maß E103 mm
Maß E158 mm
Maß F75 mm
Maß F130 mm
Maß J3,0 mm
Maß M15,5 mm
Maß MF50 mm
Maß N (Gewinde)M 3
Maß N17,0 mm
Maß O3,5 mm
Maß OP3,4 mm
Maß S23,5 mm
Maß T (Gewinde)M 3
Maß T17 mm
Maß U30 mm
Maß W39,0 mm
Maß WF48 mm
Zolltarifnummer84123100
Gewicht1 kg
HerstellerFluidics equipment
Hersteller-Nr.LZK 18/2000
EAN4050571820473
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungmit Magnetkolben
GewindeM 5
Hub [mm]2000
DichtmaterialNBR, PUR
GehäusewerkstoffAluminium, eloxiert
Dämpfungeinstellbar
Betriebsdruck max [bar]8
Temperatur (max.)80
