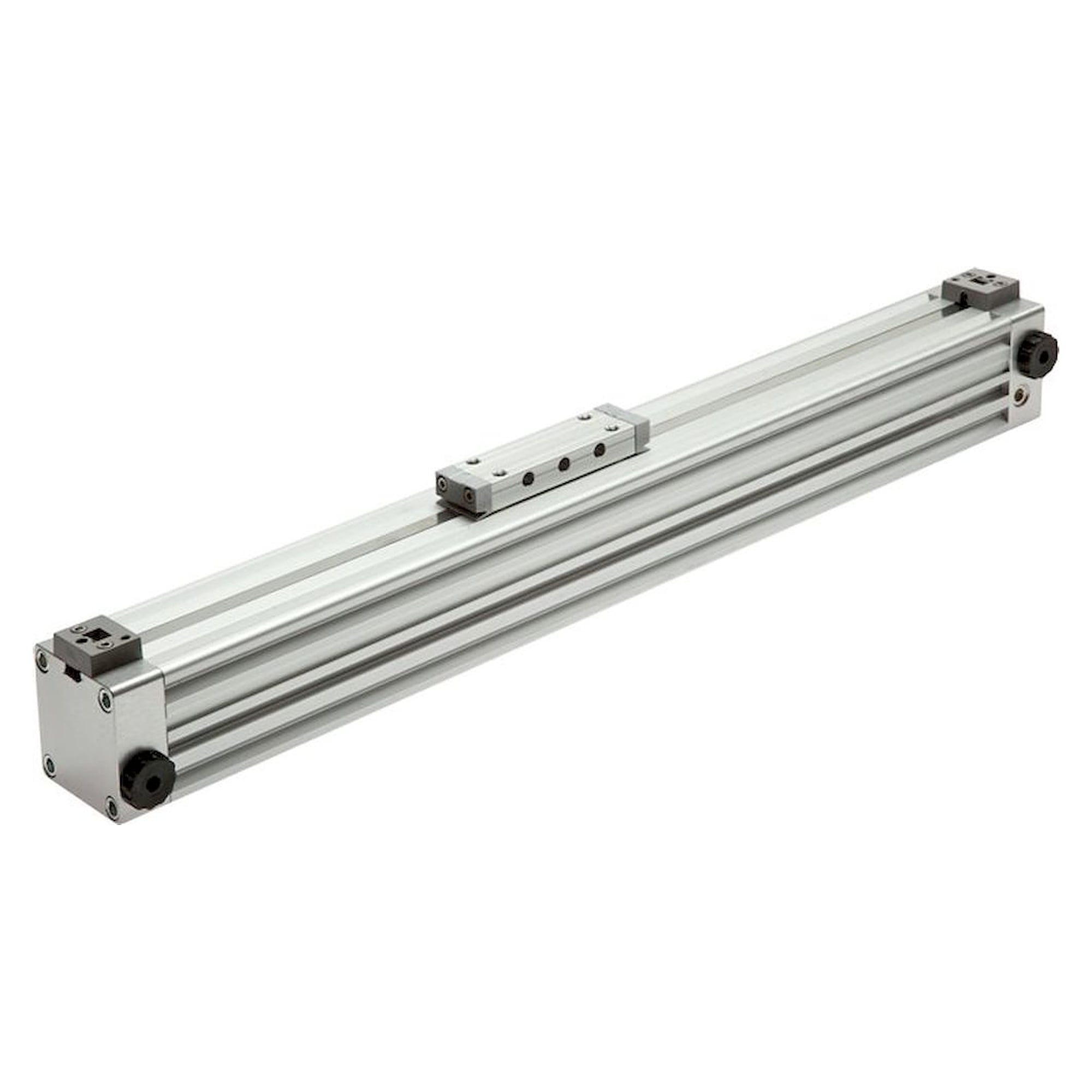

Kolbenstangenloser Kurzzylinder Ø 32 mm, Hub 2000 mm, G 1/8, kurze Bauform, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Platzsparender kolbenstangenloser Kurzzylinder Ø 32 mm für 2000 mm Hub: bis zu 42 % kürzer als die Standardbaureihe. Magnetkolben für Zylinderschalter, beidseitig einstellbare Endlagendämpfung, Druckluft G 1/8 bis 8 bar.

Netto
1.136,57 €
zzgl. MwSt.
1.352,52 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-329774
Hersteller-Nr. LZK 32/2000
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

2000 mm Hub bei Kolben-Ø 32 mm, abgenommen direkt an der Kraftbrücke über dem Rohrschlitz: Dieser kolbenstangenlose Zylinder in kurzer Bauform arbeitet bis 8 bar.

Vorteile

  • Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
  • Beidseitig einstellbare Endlagendämpfung mit 24 mm Dämpfungsweg
  • Druckluftanschluss G 1/8 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
  • Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
  • Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Für den Einbau gilt: jede Lage ist möglich, vorzugsweise mit der Kraftbrücke nach unten gegen Verschmutzung. Die Druckluft wird über G 1/8 zugeführt. Gegenüber der Standardbaureihe mit gleichem Kolben-Ø 32 mm baut diese Ausführung bis zu 42 % kürzer.

Technische Daten

MerkmalWert
ProduktartKolbenstangenloser Zylinder
Bauformkurze Bauform
Führungohne
Kolben-Ø32 mm
Hub2000 mm
DruckluftanschlussG 1/8, beidseitig
Zulässige Querkraft0 N
Betriebsdruckmax. 8 bar
Temperaturbereich-20 bis +80 °C
Endlagendämpfungbeidseitig einstellbar
Dämpfungsweg24 mm
Magnetkolbenja
Zylinderrohr, Köpfe, MitnehmerAluminium, eloxiert
AbdeckbandEdelstahl
DichtungenNBR, PUR
Einbaulagebeliebig, vorzugsweise Kraftbrücke nach unten
Maß A120 mm
Maß A177,5 mm
Maß AF100 mm
Maß AF135 mm
Maß AM16 mm
Maß B55 mm
Maß E171 mm
Maß E186 mm
Maß F140 mm
Maß F155 mm
Maß G70 mm
Maß J4,5 mm
Maß M25,0 mm
Maß MF80 mm
Maß N (Gewinde)M 5
Maß N19,0 mm
Maß O5,5 mm
Maß OP5,3 mm
Maß S41,0 mm
Maß T (Gewinde)M 5
Maß T110 mm
Maß U52 mm
Maß W65,0 mm
Maß WF78 mm
Zolltarifnummer84123100
Gewicht1 kg
HerstellerFluidics equipment
Hersteller-Nr.LZK 32/2000
EAN4050571820770
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungmit Magnetkolben
GewindeG 1/8
Kolben-Ø [mm]32
Hub [mm]2000
DichtmaterialNBR, PUR
GehäusewerkstoffAluminium, eloxiert
Dämpfungeinstellbar
Betriebsdruck max [bar]8
Temperatur (max.)80
