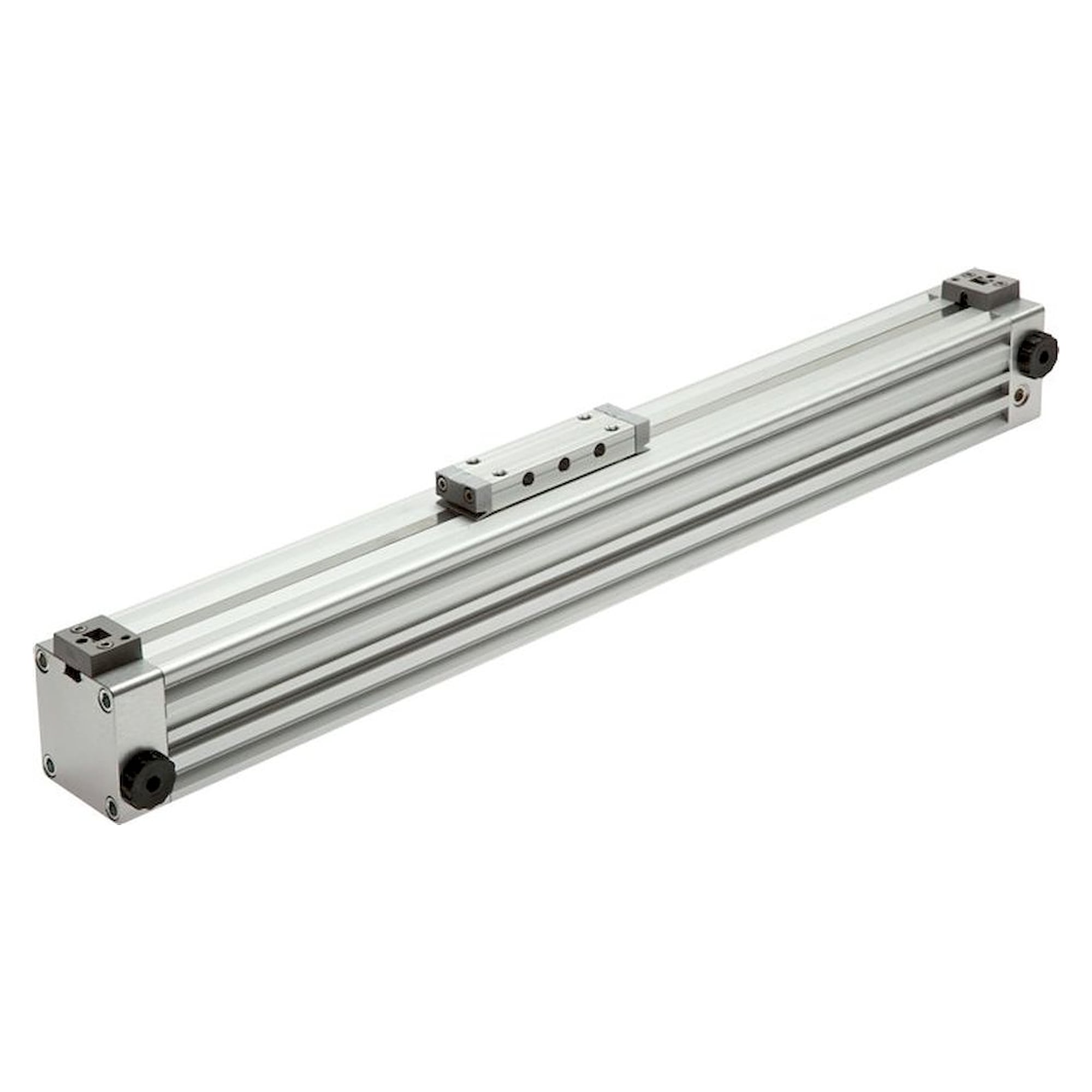

Kolbenstangenloser Kurzzylinder Ø 40 mm, Hub 600 mm, G 1/4, kurze Bauform, Magnetkolben - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Kolbenstangenloser Zylinder in kurzer Bauform mit Kolben-Ø 40 mm und 600 mm Hub, der bis zu 42 % kürzer baut als die Standardbaureihe. Die Kraft wird direkt über die Kraftbrücke abgenommen, Anschluss G 1/4, max. 8 bar.

Netto
898,08 €
zzgl. MwSt.
1.068,72 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-329780
Hersteller-Nr. LZK 40/600
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

600 mm Hub bei Kolben-Ø 40 mm, abgenommen direkt an der Kraftbrücke über dem Rohrschlitz: Dieser kolbenstangenlose Zylinder in kurzer Bauform arbeitet bis 8 bar.

Vorteile

  • Bis zu 42 % kürzer als die Standardbaureihe, platzsparend auch gegenüber kurzhubigen Zylindern mit Kolbenstange
  • Beidseitig einstellbare Endlagendämpfung mit 34 mm Dämpfungsweg
  • Druckluftanschluss G 1/4 beidseitig, durch Umsetzen der Verschlussstopfen auf einseitig oder unten umbaubar
  • Magnetkolben für die Endlagenabfrage mit Zylinderschaltern
  • Rohr, Zylinderköpfe und Mitnehmer aus eloxiertem Aluminium, Abdeckband aus Edelstahl, Dichtungen NBR/PUR

Einsatz

Die Einbaulage ist beliebig. Wird der Zylinder Ø 40 mm mit der Kraftbrücke nach unten montiert, gelangt weniger Schmutz an den Rohrschlitz. Wo der Bauraum knapp ist, bringt die kurze Bauform 600 mm Hub auf weniger Länge unter.

Technische Daten

MerkmalWert
ProduktartKolbenstangenloser Zylinder
Bauformkurze Bauform
Führungohne
Kolben-Ø40 mm
Hub600 mm
DruckluftanschlussG 1/4, beidseitig
Zulässige Querkraft0 N
Betriebsdruckmax. 8 bar
Temperaturbereich-20 bis +80 °C
Endlagendämpfungbeidseitig einstellbar
Dämpfungsweg34 mm
Magnetkolbenja
Zylinderrohr, Köpfe, MitnehmerAluminium, eloxiert
AbdeckbandEdelstahl
DichtungenNBR, PUR
Einbaulagebeliebig, vorzugsweise Kraftbrücke nach unten
Maß A150 mm
Maß A195,0 mm
Maß AF140 mm
Maß AF150 mm
Maß AM22 mm
Maß B70 mm
Maß E220 mm
Maß E1110 mm
Maß F180 mm
Maß F170 mm
Maß G90 mm
Maß J5,0 mm
Maß M33,0 mm
Maß MF97 mm
Maß N (Gewinde)M 6
Maß N110,0 mm
Maß O7,0 mm
Maß OP6,8 mm
Maß S51,0 mm
Maß T (Gewinde)M 6
Maß T112 mm
Maß U63 mm
Maß W79,0 mm
Maß WF95 mm
Gewicht4,5 kg
Zolltarifnummer84123100
HerstellerFluidics equipment
Hersteller-Nr.LZK 40/600
EAN4050571820961
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Ausführungmit Magnetkolben
GewindeG 1/4
Kolben-Ø [mm]40
Hub [mm]600
DichtmaterialNBR, PUR
GehäusewerkstoffAluminium, eloxiert
Dämpfungeinstellbar
Betriebsdruck max [bar]8
Temperatur (max.)80
