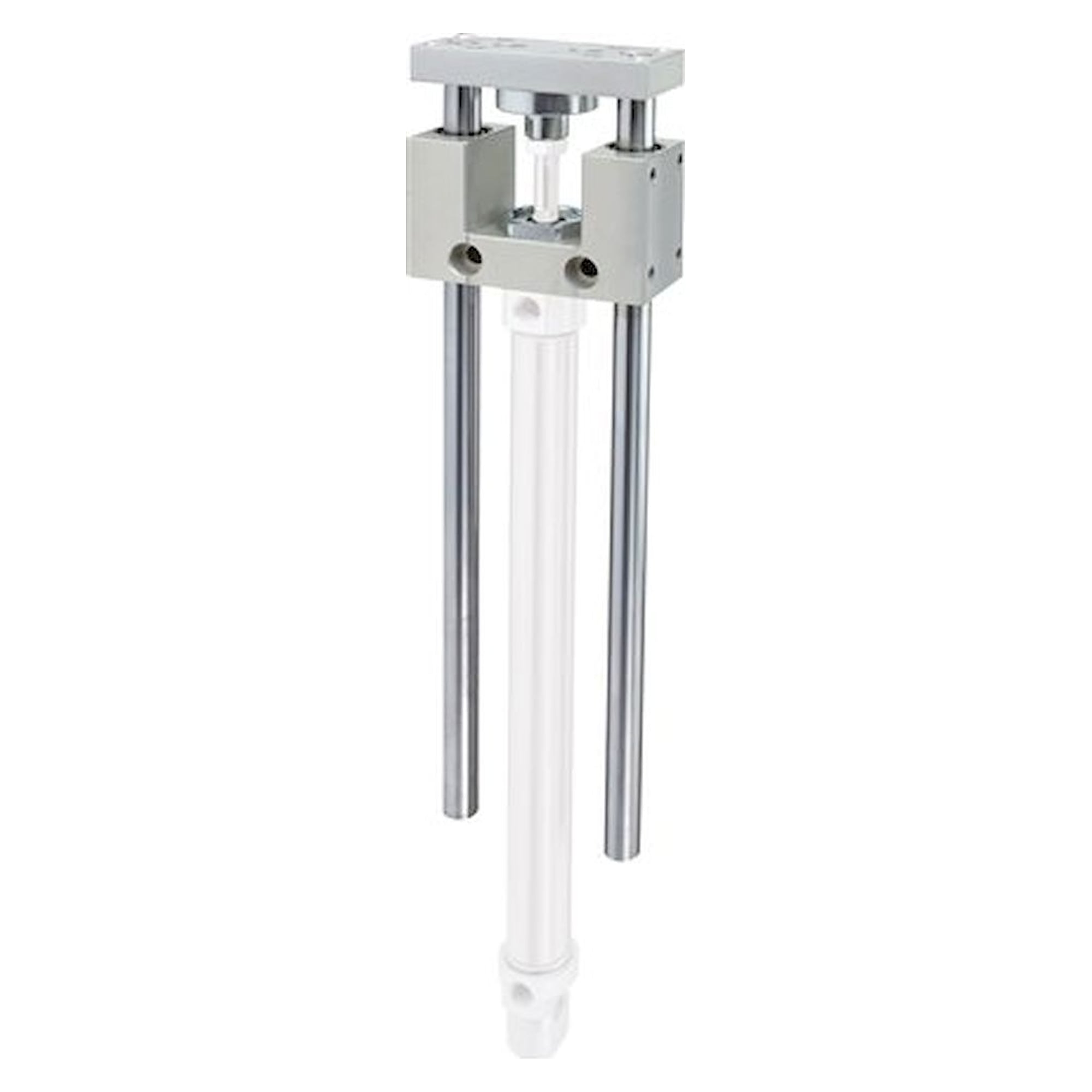

Führungseinheit Bauform C mit Gleitführung für ISO 6432 Kolben-Ø 20 und 25 mm, Hub 50 mm - Fluidics equipment

Fluidics equipment ✓ Originalprodukt Neuware

Die Führungseinheit sichert Rundzylinder nach ISO 6432 mit Kolben-Ø 20 und 25 mm gegen Verdrehen und nimmt Seitenkräfte auf, Hub 50 mm. Gleitführung in Bauform C, Moment MA / MB 13 / 12 Nm. Körper aus eloxiertem Aluminium, Führungsstangen hartverchromt, -30 bis +100 °C.

Netto
257,49 €
zzgl. MwSt.
306,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FL-250434
Hersteller-Nr. LE 25/50 CG
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Seitenkräfte und Verdrehung belasten Kolbenstange und Dichtungen eines Zylinders Ø 20 und 25 mm. Die Führungseinheit für ISO 6432 mit 50 mm Hub nimmt beides auf.

Vorteile

  • Verdrehsicherung und Aufnahme seitlicher Kräfte, Moment MA / MB 13 / 12 Nm
  • Gleitführung in Bauform C
  • Passend für Zylinder ISO 6432 mit Kolben-Ø 20 und 25 mm und 50 mm Hub
  • Körper aus eloxiertem Aluminium, Führungsstangen aus hartverchromtem Stahl, Abstreifer NBR
  • Temperaturbereich -30 bis +100 °C

Einsatz

Typisch an Zuführungen, Stoppern und Hubeinheiten mit 50 mm Hub, wenn die Last nicht exakt mittig auf der Kolbenstange sitzt.

Technische Daten

MerkmalWert
BauformC
FührungGleitführung
Für ZylinderISO 6432
Für Kolben-Ø20 und 25 mm
Hub50 mm
Moment MA / MB13 / 12 Nm
KörperAluminium eloxiert
FührungsstangenStahl hartverchromt
AbstreiferNBR
LagerStahl oder Sinterbronze
Temperaturbereich-30 bis +100 °C
Maß S11
Maß JM 5
Maß KM 6
Maß A79 mm
Maß B34 mm
Maß C37 mm
Maß CH12 mm
Maß D17 mm
Maß D18,5 mm
Maß E124,25 mm
Maß F78 mm
Maß G32 mm
Maß H12 mm
Maß I12 mm
Maß L583,0 mm
Maß L615 mm
Maß L748 mm
Maß M38 mm
Maß N5,5 mm
Maß O9 mm
Maß P10 mm
Maß Q7,5 mm
Maß R6,5 mm
Maß T6,5 mm
Maß U38 mm
Maß V68 mm
Maß W132,5 mm
Maß X20 mm
Maß Y23 mm
Maß Z58,0 mm
Gewicht1 kg
HerstellerFluidics equipment
Hersteller-Nr.LE 25/50 CG
EAN4050571464394
Zolltarifnummer84123100
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungBauform C, Gleitführung
Hub [mm]50
GehäusewerkstoffAluminium, eloxiert
NormISO 6432
